Übersicht des JSZ8 Trinokular-Stereomikroskops mit kontinuierlicher Zoomfunktion

Das computergestützte Schweißnahtdurchdringungsmikroskop besteht aus einem optischen Mikroskop und professioneller Schweißnahtdurchdringungssoftware. Es zeichnet sich durch klare und breite Abbildung, einen großen Arbeitsabstand und die Möglichkeit zur kontinuierlichen Zoom-Betrachtung desselben Objekts aus. Es kann die bei verschiedenen Schweißverbindungen (Stumpf-, Kehl-, Überlappungs-, T- und andere Sonderverbindungen) entstehende Schweißnahtdurchdringung erfassen, bearbeiten, messen, speichern, drucken usw. Gleichzeitig ermöglicht es die Beobachtung der Morphologie und Abmessungen der Wärmeeinflusszone und der unbeeinflussten Zone der Schweißnaht sowie die Erkennung interner Defekte und Qualitätsmängel der Schweißnaht usw.

Die FHF2025 Schweißnahtdurchdringungsmesssoftware ist eine von unserem Unternehmen selbst entwickelte Software zur Messung der Schweißnahtdurchdringung, die sich hauptsächlich an die Qualitätsanforderungen von Schweißprozessen wie Baustahl-, Edelstahlnahtschweißen und Aluminiumlegierungsschweißen richtet. Sie eignet sich für Automobilhersteller und -zulieferer, die Druckbehälterindustrie, die Prüfung von Schweißprozessen im Bauwesen, die Bewertung der Schweißqualität in der Luft- und Raumfahrt sowie die Prüfung aller Schweißtypen. Sie kann Schweißnahtdurchdringung, Schweißnahtbreite, Schweißnahtverstärkung und Porendurchmesser messen und ermöglicht auch die makroskopische Beobachtung von Schweißfehlern wie Schweißporen, Schlackeneinschlüssen, Rissen, unvollständiger Durchdringung, unvollständigem Einschmelzen und Unterbrand. Die Software ermöglicht die Anpassung von Messparametern zur Erstellung unternehmensspezifischer Messvorlagen, die Definition von Schweißqualitätsfilterparametern zur automatischen Generierung von OK/NG-Entscheidungen; schließlich können Daten exportiert werden, um Prüfberichte zu generieren; diese Software ermöglicht die Bildbearbeitung durch Hinzufügen von Text, Maßstabslinien usw.

Die Software unterstützt gängige Betriebssysteme, einschließlich WIN10 und WIN11. Sie kann die Arbeits effizienz der Qualitätsprüfer effektiv verbessern und gleichzeitig Unternehmen bei der Erstellung standardisierter Berichte und der Überwachung des allgemeinen Trends der Schweißqualität unterstützen. Die Software ist einfach zu bedienen und kann leicht erlernt werden.

Konfigurationstabelle des JSZ8 Trinokular-Stereomikroskops mit kontinuierlicher Zoomfunktion

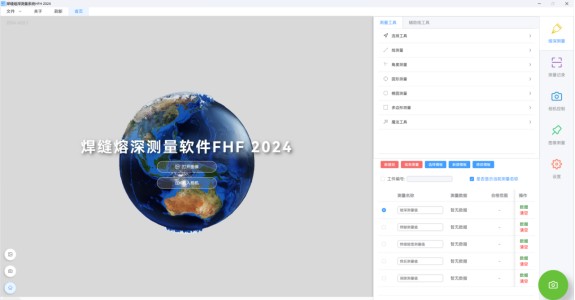

FHF2025 Schweißnahtdurchdringungsmesssoftware

Einführung in die grundlegenden Softwarefunktionen:

1．Datenbank-Datenverwaltungssystem: Alle Messdatensätze werden automatisch in der Datenbank gespeichert, um den Verlust von Prüfdaten durch Fehlbedienungen zu verhindern. Später können die Daten in der Datenbank gefiltert, durchsucht und exportiert werden. Derzeit wurde die Speicherung und Abfrage von 5.000 geprüften Testdatensätzen und Originalbildern validiert. Prinzipiell gibt es keine Obergrenze für die Anzahl der Datensätze, die von der Speicherkapazität der Computerhardware abhängt.

2．Unterstützung der Batch-Testfunktion: Benutzerdefinierte Werkstücknummern können für zentrale Tests festgelegt werden, und alle Testdaten werden automatisch aufgezeichnet. Es ist auch möglich, auf Basis der Testdaten benutzerdefinierte Testberichte stapelweise zu exportieren.

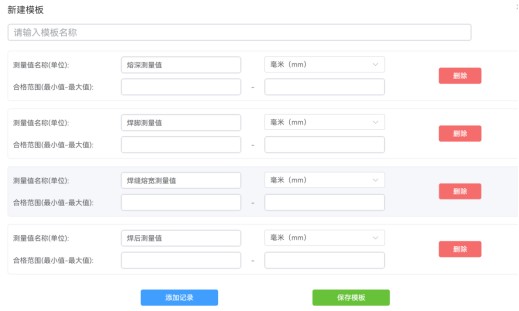

3．Anpassbare Prüfvorlagen: Unternehmen können Prüfparameter wie Schweißnahtdurchdringung, Schweißnahtbreite, Schweißnahtverstärkung, Porendurchmesser, Schweißporen und Schlackeneinschlüsse anpassen. Gleichzeitig können OK/NG-Grenzwerte festgelegt werden, um unternehmensspezifische Prüfvorlagen zu erstellen.

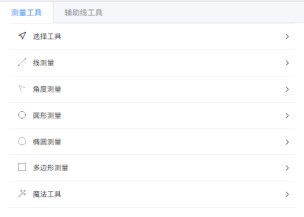

4．Vielfalt der Messwerkzeuge; Die Schweißnahttiefenmessung verfügt hauptsächlich über drei Funktionen: Messlinienzeichnung, Hilfslinienzeichnung und Anzeige der Messergebnisse. Sie umfasst verschiedene Messwerkzeuge wie gerade Linien, Polylinien, Punkt-Linien-Abstand, Winkel, Zwei-Punkt-Kreise, Drei-Punkt-Kreise, Ellipsen, Rechtecke und Polygone.

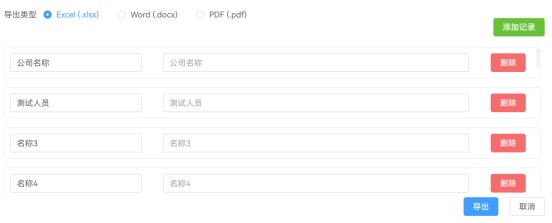

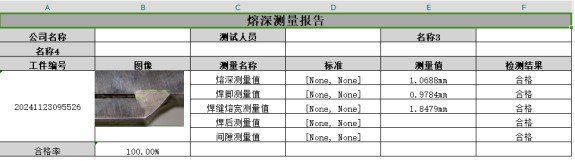

5．Generierung grafischer Berichte: Export in drei Berichtsformaten (Word, Excel und PDF); die Software unterstützt benutzerdefinierte Einstellungen von Berichtstabellen; ermöglicht die Erstellung unternehmensspezifischer Berichte mit der Möglichkeit, Elemente nach Bedarf hinzuzufügen oder zu entfernen.
