Produkt Steckbrief

• Die drei Achsen verwenden eine hochpräzise V-Führungsschiene der Marke Taiwan und einen präzisen zahnlosen Schraubenantrieb.

• Unter Verwendung einer Basis und Säule aus hochwertigem Granitmarmor mit guter Temperaturstabilität und effektiver Verformbarkeit.

• Um die Genauigkeit zu gewährleisten und die Bewegung der X-/Y-Achse zu erleichtern, wird ein Arbeitstisch aus Aluminiumlegierungs-Druckguss verwendet.

• Durch Finite-Elemente-Strukturanalyse und optimiertes Strukturdesign werden die hohe Präzision und Stabilität des Small-Hub-Bildgebungsinstrumentensystems sichergestellt.

• Durch die Verwendung des integrierten Controllers ist im Gegensatz zu herkömmlichen Platinen eine längere Lebensdauer und ein besserer Kundendienst gewährleistet.

  Standard-Laserpositionierungsstift, praktisch zum schnellen Auffinden der Messposition, die Bedienung ist für Anfänger bequemer.

  Spezifikationsparameter​​

  Modell	VMS-3020
  X Y Z Messhub	300*200*150
  Reichweite	90mm
  Umrissdimension Lx*Ly*Lz	700*840*1000
  Fluggewicht	30 kg
  Instrumente Gewicht	150Kg
  Quelle	220 V + 10 %, 50 Hz – 60 Hz
  Messsicherheit	X-/Y-Achse: (3,0 + L/200) μm, Z-Achse optionale Sonde: (5 + L/200) μm
  Wiederholgenauigkeit	≤3μm
  Kontrollieren Sie das Laufwerkszählsystem	Westdeutsche hochpräzise zahnlose Schraube
  	Taiwan LEPIN hochpräzise V-Kugelführung
  	Der Multifunktionscontroller KOMANIE-600
  	Yihao 0,5 μm geschlossenes Glasgitterlineal
  Bildsystem	SONY-CCD HD Farbe 1/3″ 700 TVL Kamera + Bildkarte Bildvergrößerung 30 X-230X
  	Les HD stufenlose Vergrößerungslinse / Vergrößerung 0,7-4,5X
  Lichtquellensystem	Mehrring-LED-Ringflächenlichtquelle + parallele Kontur-LED-Kaltlichtquelle + Laserpositionierungslampe
  Computer	Industrieller Steuerungs-Motherboard-Speicher: 2G, Solid-State-Disk: 60G Jinhe Tian-Chassis + 300-Netzteil, Display: 19 Zoll

  Optionales Zubehör​

  Bestellnummer	Name	Markenherkunft	Ts	Menge
  1	(Z-Achse) Sonde	TELES/MCP	Standardnadelmaß (Standard φ 2 mm / φ 3 mm Rubinnadel)	1




  Messsoftware

  Die SD-2D/2.5D-Messsoftware ist eine einfach zu bedienende, leistungsstarke Bildmessungssoftware mit einer Sammlung vollständiger Messfunktionen für geometrische Größen (Punkt, Linie, Kreis, Bogen, Entfernung, Winkel) und Formtoleranzen (Geradheit, echter Kreis, Grad, Position, Parallele, Vertikalität).

  Es wird häufig in der mechanischen Verarbeitung, in der Elektronik, in der Automobilindustrie, im Eisenwarenbereich, im Formenbau, in der Präzisionsfertigung, in der Kunststoff- und Gummiindustrie, in der Fotoelektrik, in Mobiltelefonen, auf Leiterplatten, bei elektronischen Bauteilen, in Halbleitern, auf Touchscreens, LCD-Panels, in der medizinischen Ausrüstung, bei Schneidwerkzeugen, Lagern, Terminals und in anderen Branchen eingesetzt.

  Softwarefunktion

  1. Die Sitzmarkenübersetzung und die Sitzmarkenkorrektur machen die Messung bequemer und schneller und verbessern die Messeffizienz

  2. Bequeme und schnelle Elementkombinationsfunktion, Benutzer müssen nur eine einfache Punktauswahlgrafik durchführen, um Punkte, Linien, Kreise, Entfernungen und Winkel zu kombinieren

  3. Die Messdaten werden direkt an AutoCAD gesendet und die gemessene Grafik kann als DXF-Dokument gespeichert werden

  4. Die Messdaten können zur statistischen Analyse an Excel gesendet werden.☆ Traditionelles Chinesisch und Englisch drei Sprachen

  5. Die Querlinien-Suchkante Verfärbung, künstlicher Bergbaupunkt

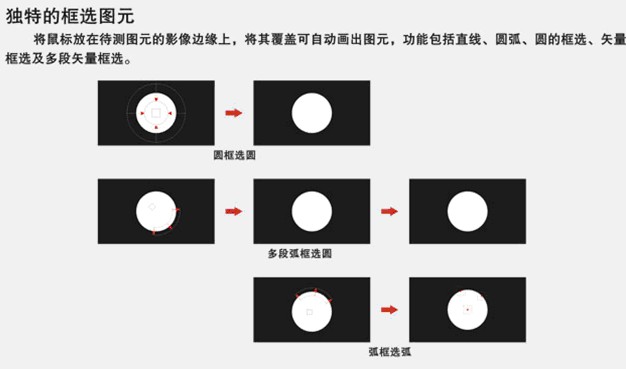

  6. Eine Vielzahl von Kantensuchmodi, der Computer nimmt automatisch den Punkt, erkennt automatisch den Kreis, den Bogen und verbessert die Geschwindigkeit des Punktes erheblich

  7. Grafiken vergrößern, Grafiken verkleinern, Grafiken übersetzen, Grafiken drucken Grafiken ausgewählt, nicht ausgewählt, Grafiken gelöscht

  8. Stellen Sie die Graustufen, Sättigung und den Kontrast des Bildes ein und speichern Sie das Bild im BMP-Format

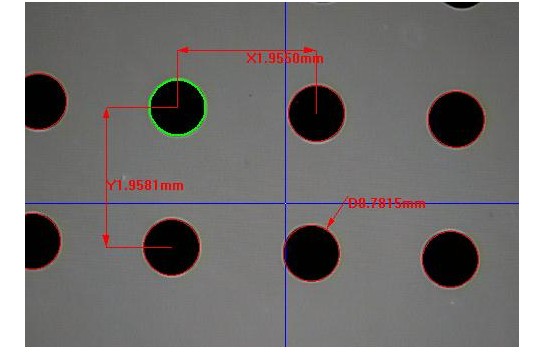

  9. Zweidimensionale Bildkalibrierung für genaue Größenmessung; einschließlich Linie, Kreis, Winkel, Rechteck, Polygon und anderen Messwerkzeugen, Echtzeitmessung von Entfernung, Durchmesser, Winkel, Fläche, Umfang und anderen Parametern;

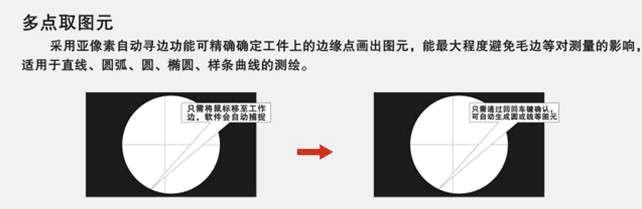

  10. Elementmessung: Mehrpunktmessung Punkt, Linie, Kreis, Bogen, Ellipse, Angabe der Anzahl der Messpunkte Rechteck, automatische Identifizierung von Punkten, Linie, Kreis, Bogen

11. Elementare Struktur: Mittelpunktstruktur, Schnittpunktstruktur, Mittelpunktstruktur, Linienstruktur, Kreisstruktur, Winkelstruktur.

12. Elementvorgabe: Punkt, Linie, Kreis, Bogen

13. Automatische Kantenfindungsfunktion, Bildschärfung, Beseitigung des Einflusses von Objektkantengraten, Verbesserung der Erkennungsgenauigkeit und Wiederholbarkeit. Ringmessung, Winkelmessung, Linienbreite, Linienabstand und andere Messungen.

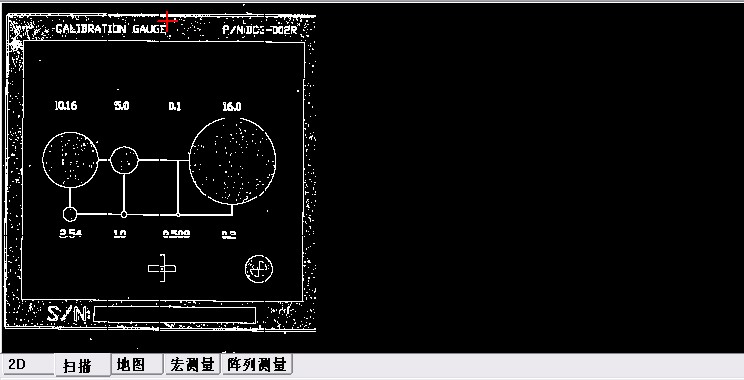

14. Bildscanfunktion: Das manuelle Bildinstrument kann auch das aktuelle Bild scannen.

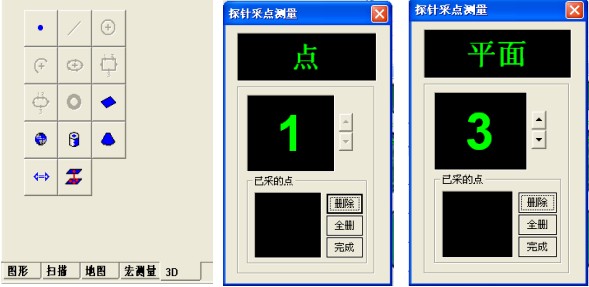

15. Optionale Sondenfunktion: Zum Messen der Höhe in Z-Achsenrichtung und auch zum Messen der Ebenheit der Materialoberfläche. Dies ist eine Hilfsmethode zur zweidimensionalen Messung optischer Bilder. Das Bildmessgerät kann durch Hinzufügen von Sonden 2,5D-Messungen durchführen, sodass Benutzer tatsächlich 2,5D-Messungen durchführen können.

16.Berichtsausgabe: Die Software bietet eine Vielzahl von Berichtsausgabemethoden, aus denen die Kunden selbst wählen können. Die Daten werden an den angegebenen EXCEL-Speicherort exportiert und die Äquivalente Ca, Cp und CPK können automatisch berechnet werden.
