Produktübersicht

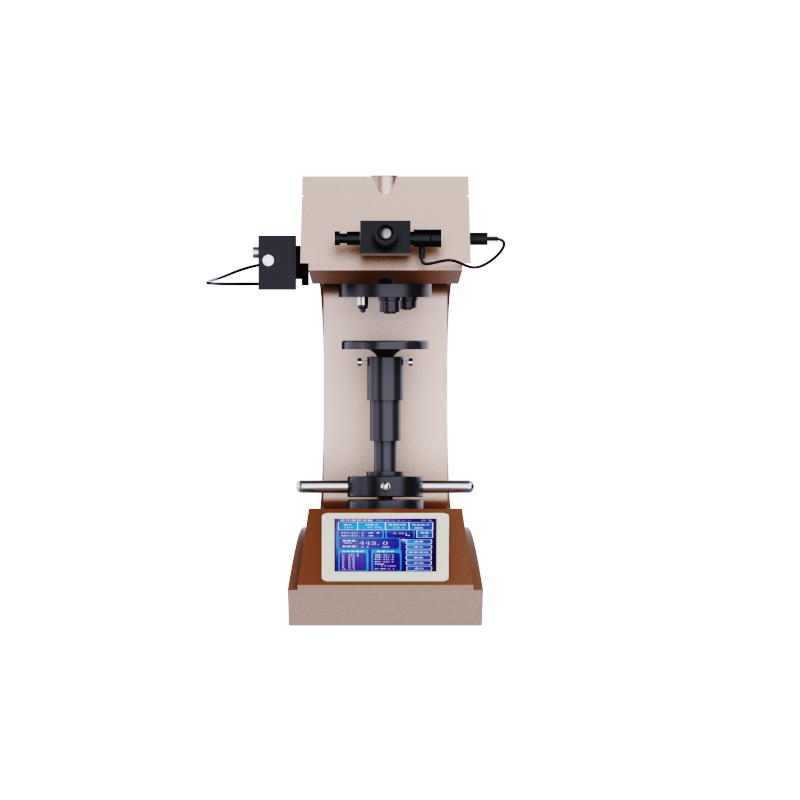

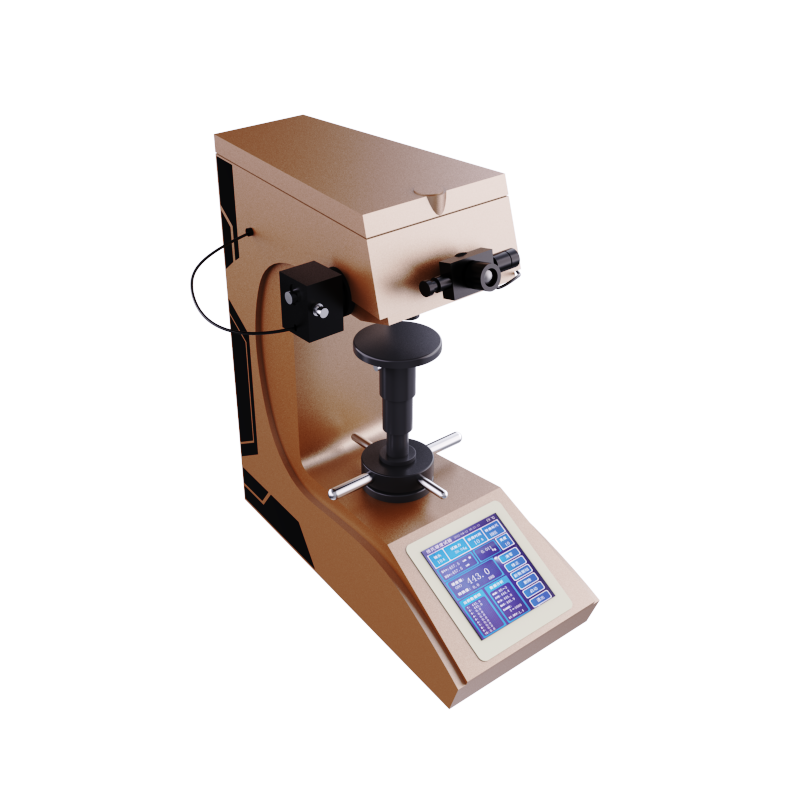

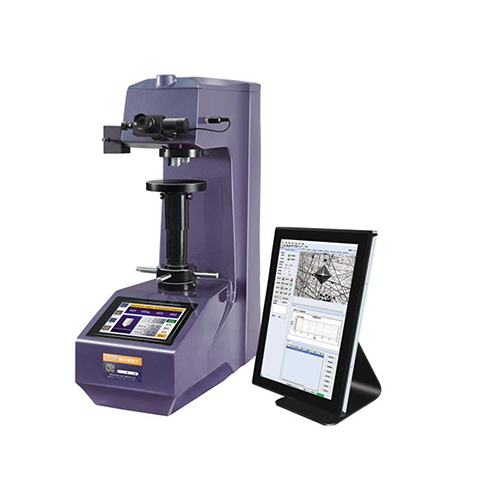

VHVS-5/10/30/50 AET - Härtemessgerät mit automatischer Messung und Doppel-Touchscreen. Der Härtemessgerät-Host verwendet einen 8-Zoll-Touchscreen und einen Hochgeschwindigkeits-ARM-Prozessor und ist mit einem 15-Zoll-Tablet-Computer ausgestattet. Der Härtemessgerät-Host wird per Computer gesteuert und führt alle Vorgänge aus. Die Parametereinstellung und Ergebnisanzeige sind intuitiver, die Bedienung ist bequemer und außerdem wird eine Stimulation der Augen und visuelle Ermüdung durch die Mikroskop-Lichtquelle vermieden, wodurch Messfehler verringert werden.

Produkteinführung

• Der Rumpf besteht aus hochwertigem Gusseisen-Primärguss und hat in Kombination mit dem Autolackierverfahren eine runde und schöne Form.

• Das Turbinenschnecken-Hebesystem verbessert die Teststabilität und Testgenauigkeit, und es ist nicht erforderlich, nach dem Test erneut zu fokussieren.

• Ausgestattet mit einer automatischen Revolverfunktion und einer Kombination aus hochauflösender Messung und Beobachtung und doppeltem Objektiv, kombiniert mit dem eingebauten Längenencoder eines hochauflösenden Mikroskops, kann die Diagonale der Vertiefung mit nur einer Taste gemessen werden, wodurch menschliche Bedienstörungen und Ablesefehler besser reduziert werden.

• Praktisches numerisches Steuerungssystem, das automatisch die vollständige Umrechnung der Härtelineal-Einheiten durchführen kann.

• Der Maximal- und Minimalwert des Härtewerts kann eingestellt werden. Wenn der Testwert den eingestellten Bereich überschreitet, ertönt ein Piepton.

• Mit der Software-Härtewertkorrekturfunktion kann der Härtewert innerhalb eines bestimmten Bereichs direkt korrigiert werden.

• Mit der Datenbankfunktion können die Testdaten automatisch in Gruppen gespeichert werden, jede Gruppe kann 10 Daten speichern, also mehr als 2.000 Daten;

• Mit der Härtewertkurven-Anzeigefunktion, intuitive Anzeige der Veränderung des Härtewertes;

• Optionales CCD-Bildverarbeitungssystem und optionaler NUS-Druckkopf zur Nusi-Härtemessung;

• Konfigurieren Sie einen drahtlosen Bluetooth-Drucker und geben Sie Daten über die RS232- und USB-Schnittstelle (optional) aus.

• Die Genauigkeit entspricht GB/T4340.2, ISO6507-2 und ASTM E92.

CCD Einführung

• Zwei Arten der Kalibrierung: optische Kalibrierung, (manuelle/automatische) Härteblockkalibrierung. Härteblock unterstützt mehrfache Mittelwertbildung, beliebige mehrfache Standardblocksegmentkalibrierung, bevorzugte Messung.

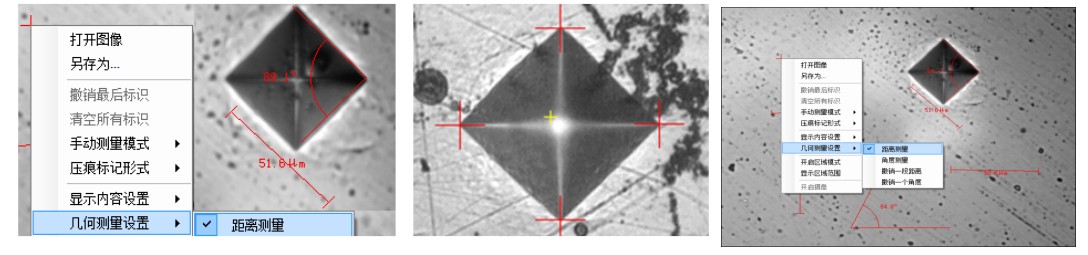

• Zusätzlich zur automatischen Messung gibt es drei manuelle Messungen: Vierseiten-, Diagonal- und Vierpunktmessung (die Reihenfolge der Auswahl der vier Scheitelpunkte kann beliebig sein).

• Es werden drei Einrückungsmarkierungsformen unterstützt: „rechteckiger Rahmen“, „Rotes Kreuz“ und „rund“.

• Bei manuellen Messungen verfügt es über eine Vergrößerungsfunktion zum Auffinden der Spitzenposition des Eindrucks und eine einzigartige Tastenkombinationsfunktion zum schnellen Verschieben des ausgewählten Scheitelpunkts, um den Messvorgang effizienter zu gestalten.

• Geben Sie den Pixelabstand im Vergleich zum physikalischen Abstand für die Eindruckdiagonale an und berechnen Sie die HV-/HK-Werte unter der aktuellen Belastung in Echtzeit.

• Unterstützt eine Vielzahl von Videoerfassungsgeräten, Auflösung: 1,3 Millionen, 5 Millionen Digitalkameras; Standard mit 5 Millionen, Anzeige von Eindringvideos auf dem Computer, kann Bilder aufnehmen und speichern. Kann den Status des aktuellen Härtemessgeräts in Echtzeit anzeigen und aktualisieren: aktueller Druckkopf/Objektiv, Haltezeit, Lastkraft usw.

• Die Distanz zwischen zwei Punkten kann manuell gemessen werden; mehrere Distanzen können gleichzeitig auf einem Video oder Bild angezeigt werden.

• Die Software wählt automatisch den besten Kalibrierungskoeffizienten für unterschiedliche Auflösungen, unterschiedliche Objektive und unterschiedliche Lasten aus.

• Alle Testpunktinformationen können einzeln oder nach Kundenwunsch identifiziert werden. Die Testpunktidentifikationsinformationen werden zur einfachen Abfrage in der Testwertsequenztabelle und der Einrückungskarte angezeigt. Diese Funktion ist für die nachfolgende Analyse und Verarbeitung sehr wichtig.

• Gemäß den Härteumrechnungsnormen von GB, DIN, ISO, ASTM usw., Vickers HV, HK, HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK, Oberflächenrocker: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HBS, HBW usw.

• Beim Messen der ausgehärteten Schichtpfadfolge stehen mehrere flexible Initialisierungsmodi zum automatischen Speichern und Importieren der vorherigen Pfadfolge zur Verfügung; der Messpfad kann auch beliebig zum erneuten Laden gespeichert werden.

• Und der entsprechende Tiefenwert und die Härteänderungskurve werden automatisch generiert.

• Mehrere Messdaten; alle Ergebnisse können in den Grafikbericht aufgenommen werden. Berichtsinhalt und -format können flexibel eingestellt werden, um automatisch Word- und Excel-Dokumente zu generieren.

• Passwort und Administratorrechte können festgelegt werden: Normale Bediener können die Härte nur entsprechend der festgelegten Einstellung messen.

• In jedem Standardhärtewert ist ein Konvertierungstool integriert, das den gemessenen Härtewert automatisch entsprechend der Tabelle umrechnen und in die Ergebnistabelle aufnehmen kann.

• Die Software wird in folgenden Versionen bereitgestellt: Chinesische Version oder englische Version.

Anwendungsbereich

1. Schwarzmetall, Nichteisenmetall, IC-Blatt, Oberflächenbeschichtung, laminiertes Metall;

2. Glas, Keramik, Achat, Edelsteine, dünner Kunststoff usw.;

3. Härteprüfung der Tiefe und des Gradienten der karbonisierten und abgeschreckten Schichten.

4. Geeignet für die präzise mikroskopische Vionchier-Härtemessung von parallelen ebenen und kleinen Teilen sowie ultradünnen Teilen.

Technische Spezifikationen

Standardkonfiguration des Zubehörs

CCD-Standardlayout

Das Obige ist die Standardkonfiguration. Tatsächliche Produkte unterliegen physischen Objekten.
