Übersicht des FZ-51XYZ Vollautomatischen Metallografischen Mikroskops

Das FZ-51XYZ Vollautomatische Metallografische Mikroskop zeichnet sich durch hervorragende Abbildungsleistung und ein komfortables Bedienungserlebnis aus und bietet Kunden kostengünstige Lösungen für metallografische Analysen und industrielle Inspektionen. Der X-Y-motorisierte Tisch ermöglicht Ganzbild-Scans und hochwertige Bildzusammensetzung.

Ausgestattet mit einem hochpräzisen intern positionierenden 5-fach Hellfeld-Objektivrevolver mit Kodierung und Helligkeitsspeicherfunktion.

Der kodierte Objektivrevolver integriert die Hardware-Einstellungen des Mikroskops mit unserer FCL-RS Bildmesssoftware. Die Vergrößerung des Objektivs wird auf dem Bildschirm angezeigt, und die in der Software gespeicherten Kalibrierungswerte werden beim Wechsel der Vergrößerung automatisch angepasst, wodurch Messfehler durch vergessene Software-Vergrößerungswechsel vermieden werden.

Die Helligkeitsspeicherfunktion kann die Beleuchtungshelligkeit für jedes verwendete Objektiv speichern. Beim Wechsel zwischen verschiedenen Objektiven wird die Lichtintensität automatisch angepasst, was die visuelle Ermüdung reduziert und die Arbeitseffizienz verbessert.

Der neu gestaltete integrierte T-förmige Rahmen besteht aus vollmetallischem Hochdruck-Druckguss und bietet herausragende Stabilität. Es gibt keine Bildebenenverwacklung bei Hochvergrößerungsbeobachtung, was die Messgenauigkeit bei hohen Vergrößerungen weiter gewährleistet.

Der Auflichtbeleuchter verwendet das Köhler-Beleuchtungssystem, ausgestattet mit einer Feldblende und einer Aperturblende sowie voreingestellten Schlitzen für Polarisator, Analysator und Farbfilter. Die einzelne 10W LED-Warmweiß-Beleuchtung minimiert die visuelle Ermüdung der Beobachter.

Die Feldblende und Aperturblende verwenden einen Hebelmechanismus mit einstellbaren Zentren, der die Größe des Beleuchtungsbereichs flexibel anpassen und die Auswirkungen von Streulicht auf das Bild effektiv vermeiden kann.

Der Polarisator und Analysator ermöglichen eine einfache polarisierte Lichtbeobachtung.

Konfigurationstabelle des FZ-51XYZ Vollautomatischen Metallografischen Mikroskops

FMIA2025 Originale Metallografische Bildanalysesoftware

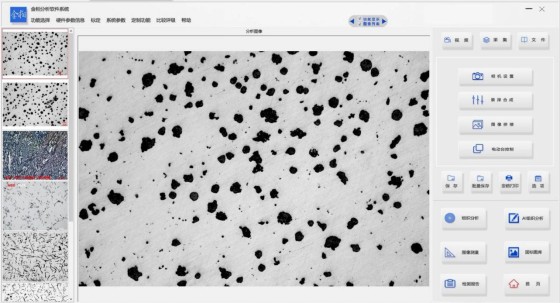

Einführung in die FMIA2025 Originale Metallografische Bildanalysesoftware:

       Die FMIA2025 Metallografische Bildanalysesoftware wurde von unserem Unternehmen als Reaktion auf die aktuellen Anforderungen von Gießereiunternehmen, Autoteileherstellern, Wärmebehandlungsunternehmen, der Lagerstahlindustrie, der Energiesystemindustrie, der Eisenbahnindustrie und verschiedenen Inspektionsunternehmen für metallografische Untersuchungen entwickelt. Um die Produktqualifikationsrate zu verbessern und die Inspektionsfähigkeiten von Laboren zu unterstützen, haben wir die Anforderungen und Vorschläge von Fachexperten verschiedener Branchen gesammelt und ein völlig neues metallografisches Bildanalysesoftwaresystem entwickelt.

      Die FMIA 2025 Edition Metallografische Bildanalysesoftware wurde umfassend überarbeitet und aufgerüstet. Das System umfasst eine Vielzahl nationaler und internationaler metallografischer Prüfstandards, integriert quantitative und qualitative Analysen und verfügt über neu hinzugefügte Funktionen wie Tiefenschärfensynthese und Bildfeldzusammensetzung. Mit einer einfachen Benutzeroberfläche kann es kontinuierlich Mehrfeldbilder aufnehmen, zentral Bildstrukturanalysen durchführen, ist einfacher zu bedienen, eliminiert verschiedene umständliche Schritte der vorherigen Software und macht Tests schneller und effizienter.

Ein völlig neues "Professionell-Präzise-Effizient"-Metallografie-Analysetoolsystem wurde entwickelt, um die metallografische Analyse zu vereinfachen. In Kombination mit einem elektrischen Tisch ermöglicht es automatisches Scannen, automatisches Fokussieren, automatische Bildzusammensetzung, automatische Porenmessung, Datenstatistik und Berichtsausgabe.

Die nationale Standardbibliothek des Softwaresystems enthält Hunderte von Kategorien und deckt damit grundsätzlich die gängigen metallografischen Standards ab, die den Anforderungen der metallografischen Analyse und Inspektion der meisten Einrichtungen entsprechen. Relevante Kategorien werden je nach Bedarf verschiedener Branchen spezifiziert und geöffnet, um den branchenspezifischen Inspektionsanforderungen gerecht zu werden. Alle Module können lebenslang kostenlos aufgerufen werden, und Standards können lebenslang kostenlos aktualisiert werden.

Angesichts der ständigen Zunahme neuer Materialien und importierter Materialklassen können Materialien und Bewertungskriterien, die noch nicht in der Software enthalten sind, individuell angepasst und separat eingegeben werden.

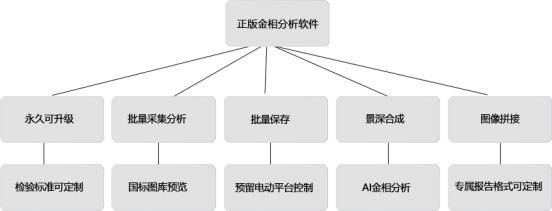

Einführung in die Vorteile und Funktionen der FMIA 2025 Edition Metallografie-Analysesoftware:

lStapelaufnahme und Sammlung von Videoaufnahmen: Stapelverarbeitungsfunktionen wie Stapelaufnahme, Stapelbenennung, Stapelspeicherung und Stapeldruck mit fester Vergrößerung machen den Stichprobenprüfprozess bequemer und effizienter.

lErweiterte Kameraeinstellungen:Funktionseinstellungen wie Belichtungszeit, Verstärkung, Schärfe, Sättigung, Gammawert, Kontrast, Helligkeit, Weißabgleich, Schwarzabgleich usw.

lEin-Klick-Kalibrierung des gesamten Systems:Die Kalibrierungsfunktion wurde vollständig aktualisiert, sodass alle Objektivparameter mit einem Klick kalibriert werden können. Im Vergleich zur ursprünglichen Kalibrierungsmethode ist die neue Methode benutzerfreundlicher und schneller.

lBildverarbeitungsfunktionen: Farbtrennung, Kanarienfarbkonvertierung, Schwellenwertsegmentierung, Binarisierung, Bildverbesserung, Inversionsanpassung, Schärfenanpassung, Kratzer- und Fleckenbearbeitung, Bildhistogramm usw.;

lBildausgabe mit fester Vergrößerung:Funktionen wie Mehrfachbilddruck mit fester Vergrößerung, benutzerdefinierte Bildbenennung, Skalierungsparametereinstellung, Export nach PDF/Word/Excel, Druckvorschau usw.

lBildmessung und Archivierung: Verschiedene Messwerkzeuge (einschließlich Abstand, Winkel, Winkel zwischen zwei Linien, Rechteck, Punkt-Linien-Abstand, Ellipse, Polygon, paralleler Linienabstand, Drei-Punkt-Bogen, Drei-Punkt-Kreis usw.), Möglichkeit, Pfeile zu zeichnen, Text zu kommentieren, Hilfslinien hinzuzufügen, Linienbreite zu ändern, mehrere Längeneinheiten zur Auswahl, mehrere Optionen für Schriftfarbe, Größe und Stil der Messdaten sowie die Möglichkeit, Testdaten zusammenzufassen und nach Excel zu exportieren.

lStrukturanalysefunktion: Die Erkennungsstandardmodule in der Softwarebibliothek sind vielfältig und umfassen Strukturanalyse-Standards wie GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. Die Standardnummern in der Softwarebibliothek werden aktualisiert, und neue Standards können kostenlos aktualisiert werden. Es verfügt über drei metallografische Bewertungsfunktionen: automatisch, vergleichend und unterstützend. Es ist benutzerfreundlich, einfach und schnell mit präzisen und zuverlässigen Messungen.

lErweiterte Anpassungsfunktionen:Anpassung der motorisierten Mikroskoptischsteuerungsfunktionen, Bildkonfokal, 3D-Lichtabbildung, Bilddatenbank usw.

lVielfältige Berichtsvorlagen: Automatische Generierung von metallografischen Strukturanalyseberichten mit Text und Bildern, und Sie können zwischen Einzelmodul- oder Multimodul-Berichtsvorlagen wählen. Berichtsvorlagen können angepasst werden, um Inhalte wie Firmenlogos, Unternehmensnamen und Inspektionsprozesse hinzuzufügen. Exklusive Berichtsvorlagen können nach Bedarf angepasst werden.

lKI-Strukturanalysefunktion:Anpassbares KI-Strukturanalysemodul, das künstliche Intelligenz nutzt, um den gesamten mikroskopischen Strukturanalyse- und Inspektionsprozess durchzuführen, automatisch die mikroskopische Struktur von Materialien zu identifizieren und zu analysieren, mit einem einfachen Bedienungsprozess, der die Arbeitsintensität reduziert und die Materialprüfungseffizienz verbessert.

lNationale Standardzeichnungsbibliothek:Enthält Hunderte von nationalen Standardzeichnungen für Kunden zum Lernen und Referenzieren.

lEDF-Tiefenschärfen-Erweiterungsfunktion:Für Proben, die aufgrund ungleichmäßiger Probenvorbereitung nicht gleichmäßig fokussiert werden können, bietet die Software eine dynamische EDF-Tiefenschärfen-Aufnahmefunktion. Durch Einstellen des Feinfokus-Handrads der Mikroskop-Z-Achse werden klare Details in der Probe kontinuierlich zum dynamischen EDF-Anzeigefenster hinzugefügt und dynamisch aktualisiert. Die Software zeichnet automatisch klare Bilder bei verschiedenen Tiefenschärfen auf und fügt sie zu einem einzigen klaren Bild zusammen.

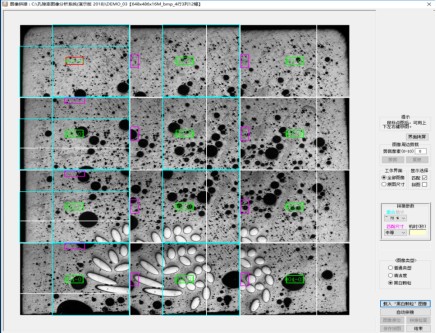

lBildzusammensetzungsfunktion: Für Kunden, die ein größeres Sichtfeld erfassen müssen, bietet die Software eine Bildzusammensetzungsfunktion. Benutzer können die X-Y-Plattform des Mikroskops bewegen, um die Anforderung an die Erfassung eines größeren Sichtfelds zu erfüllen, wodurch die Unannehmlichkeit, keine Bilder aufgrund eines unzureichenden Mikroskopsichtfelds aufnehmen zu können, behoben wird. Nach dem Festlegen der Zusammensetzungsparameter und des Bildtyps klicken Sie auf "Auto-Zusammensetzung", um die Bildzusammensetzung automatisch abzuschließen.

Auszüge aus häufig verwendeten Modulen der FMIA2025 Metallografie-Analysesoftware:
