Übersicht des FQJ-51XY Vollautomatischen Sauberkeitsmikroskops

   Das FQJ-51XY vollautomatische Sauberkeitsmikroskop zeichnet sich durch hervorragende Bildqualität und ein komfortables Bedienungserlebnis aus und bietet Kunden kostengünstige Lösungen für metallografische Analysen und industrielle Inspektionen. Der X-Y-Motorisiertetisch ermöglicht die vollständige Bildabtastung und hochleistungsfähige Bildzusammensetzung.

Hochpräziser intern positionierender 5-Loch-Hellfeld-Kodierer mit Helligkeitsspeicherfunktion.

Die Helligkeitsspeicherfunktion merkt sich die Beleuchtungshelligkeit bei Verwendung jedes Objektivs. Beim Wechsel zwischen verschiedenen Objektiven passt es automatisch die Lichtintensität an, reduziert die visuelle Ermüdung und verbessert die Arbeitseffizienz.

Der neu gestaltete integrierte T-Rahmen aus Vollmetall-Hochdruckguss bietet hervorragende Stabilität. Bei Beobachtungen mit hoher Vergrößerung bleibt die Bildebene stabil ohne Zittern, was die Messgenauigkeit bei hochvergrößernden Messungen weiter gewährleistet.

Die Auflichtbeleuchtung verwendet ein Köhler-Beleuchtungssystem mit Feldblende und Aperturblende und ist bereits mit Schlitzen für Polarisator, Analysator und Farbfilter ausgestattet. Eine einzelne 10W LED-Warmweißlichtbeleuchtung minimiert die visuelle Ermüdung des Beobachters bestmöglich.

Feldblende und Aperturblende verwenden eine Zugstangenvorrichtung mit einstellbaren Zentren, die die Größe des Beleuchtungsbereichs flexibel anpassen und den Einfluss von Streulicht auf das Bild effektiv vermeiden kann.

Polarisator und Analysator ermöglichen einfache polarisierte Lichtbeobachtung.

Konfigurationstabelle für das FQJ-51XY Vollautomatische Sauberkeitsmikroskop

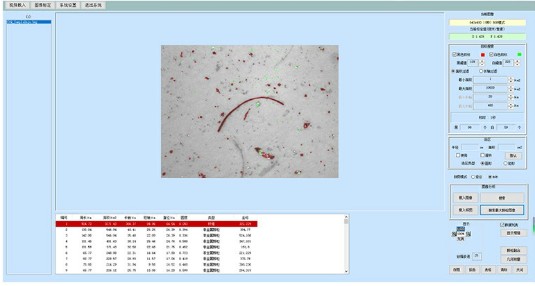

FQJ2025 Sauberkeitsbildanalyse-Software

Die FQJ2025 Sauberkeitsbildanalyse-Software wird zur Sauberkeitsprüfung von Automobilkomponentenproben verwendet, kann automatisch zählen, die Art, Größe und Menge von Verunreinigungspartikeln auf dem Filtermembran analysieren und nach Größenklassen klassifizieren. Sie erfüllt die Prüfstandards von VDA19, ISO16232, NAS1638, ISO4406 und ISO4407.

In Verbindung mit einer elektrischen Plattform kann sie automatische Abtastung und Zusammensetzung von Sauberkeitsfiltermembranen erreichen, automatisch Partikelkategorien wie Metalle, Nichtmetalle und Fasern erkennen; und automatisch morphologische Parameter wie Hauptachse, Nebenachse, Fläche und Seitenverhältnis jedes Partikels berechnen.

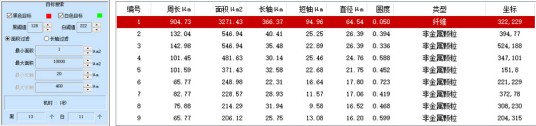

1. Automatische Partikelsuchfunktion: Suchparameter einstellen, um automatisch den Umfang, die Fläche, Hauptachse, Nebenachse, Durchmesser, Rundheit, Typ usw. jedes Partikels zu suchen.

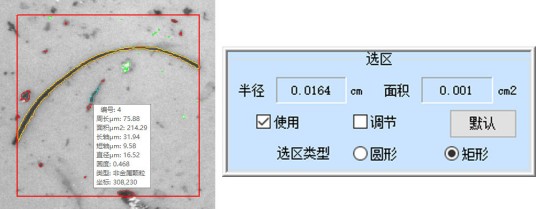

2. Benutzerdefinierte Auswahl: Benutzerdefinierte Auswahl ermöglicht die Suche nach Partikeln innerhalb des definierten Auswahlbereichs.

3. Manuelle Partikelanpassungsfunktion: manuell die Konturform des ausgewählten Partikels anpassen; Partikel auswählen, die von der automatischen Suche übersehen wurden; Partikel löschen, die automatisch gesucht, aber nicht den Anforderungen entsprechen.

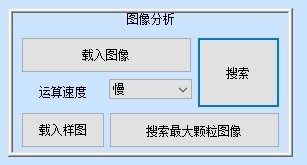

4. Bildanalyse:

Bild laden: Ein auf der Festplatte des Computers gespeichertes Bild laden.

Beispielbild laden: Ein in der Software voreingestelltes Sauberkeitsbild laden, um die Funktionen der Software zu testen.

Berechnungsgeschwindigkeit: Die Partikelsuchzeit anpassen.

Suche: Die Suche nach Partikeln starten.

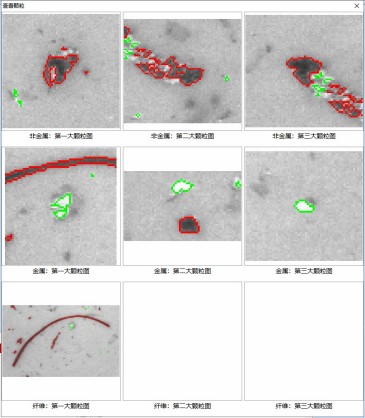

5. Automatische Erkennung von Partikelkategorien wie Metalle, Nichtmetalle und Fasern

6. Partikelverschmelzung: Kann zwei Partikel mit überlappenden Metall- und Nichtmetallpositionen zu einem Metallpartikel verschmelzen

7. Geometrische Messung: Mehrere Messwerkzeuge können für dimensionale Messungen verwendet werden.

8.Datenbericht: Unterstützt mehrere Standards

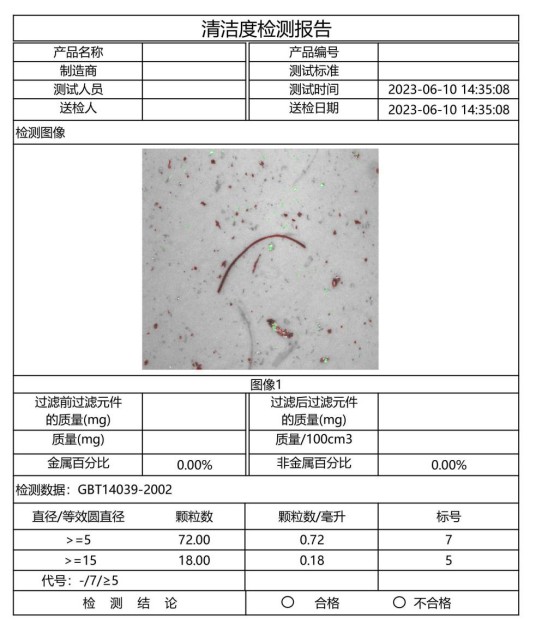

9. Automatische Generierung von Sauberkeitsprüfberichten
