Übersicht des FZ-51XY Vollautomatischen Metallographiemikroskops

Das FZ-51XY vollautomatische metallographische Mikroskop zeichnet sich durch eine hervorragende Bildqualität und ein komfortables Bedienungserlebnis aus und bietet Kunden kostengünstige Lösungen für metallographische Analysen und industrielle Inspektionen. Der motorisierte X-Y-Tisch ermöglicht die vollständige Abtastung von Bildern und die Hochleistungsbildsynthese.

Hochpräziser 5-Loch-Hellfeld-Kodierer mit interner Positionierung und Helligkeitsspeicherfunktion.

Der kodierte Objektivrevolver verbindet die Hardware-Einstellungen des Mikroskops mit unserer FCL-RS-Bildmesssoftware. Die Vergrößerung des Objektivs wird auf dem Bildschirm angezeigt, und die in der Software gespeicherten Kalibrierungswerte werden beim Wechsel der Vergrößerung automatisch angepasst, wodurch Messfehler durch vergessene Software-Vergrößerungswechsel vermieden werden.

Die Helligkeitsspeicherfunktion merkt sich die Beleuchtungshelligkeit für jedes Objektiv. Beim Wechsel zwischen verschiedenen Objektiven wird die Lichtintensität automatisch angepasst, was die visuelle Ermüdung reduziert und die Arbeitseffizienz steigert.

Der neu gestaltete integrierte T-förmige Rahmen aus vollmetallischem Hochdruck-Druckguss bietet hervorragende Stabilität. Bei hohen Vergrößerungen bleibt die Bildebene stabil und rüttelfrei, was die Messgenauigkeit bei hohen Vergrößerungen weiter gewährleistet.

Die Auflichtbeleuchtung verwendet ein Köhler-Beleuchtungssystem mit Feldblende und Aperturblende sowie voreingestellten Schlitzen für Polarisatoren, Analysatoren und Filter. Eine einzelne 10W LED-Warmweißlichtbeleuchtung minimiert die visuelle Ermüdung des Beobachters bestmöglich.

Feldblende und Aperturblende verwenden eine Zugstangenvorrichtung mit einstellbaren Zentren, die die Größe des Beleuchtungsbereichs flexibel anpassen und Streulichteinflüsse auf das Bild effektiv vermeiden.

Polarisator und Analysator ermöglichen einfache polarisationsoptische Beobachtungen

Konfigurationstabelle für das FZ-51XY Vollautomatische Metallurgie

FMIA2025 Originale Metallographie-Bildanalysesoftware

Die FMIA2025 Metallographie-Bildanalysesoftware ist ein neues Softwarepaket, das von unserem Unternehmen entwickelt wurde. Basierend auf den aktuellen Anforderungen von Gießereien, Automobilzulieferern, Wärmebehandlungsunternehmen, der Lagerstahlindustrie, der Energiebranche, der Eisenbahnindustrie und verschiedenen Prüfungsunternehmen für metallographische Untersuchungen haben wir die Bedarfsmeinungen von Fachexperten verschiedener Branchen gesammelt, um die Produktqualifikationsraten zu verbessern und die Prüfkapazitäten der Labore zu steigern.

Die FMIA 2025 Edition Metallographie-Bildanalysesoftware wurde komplett überarbeitet und aktualisiert. Das System umfasst eine Vielzahl nationaler und internationaler metallographischer Prüfstandards und vereint quantitative und qualitative Analysen. Neu hinzugekommen sind die Tiefenschärfensynthese und die Bildfeldzusammensetzung, mit einer benutzerfreundlichen Oberfläche. Es können mehrere Bildfelder aufgenommen und zentral analysiert werden, was die Bedienung vereinfacht, umständliche Schritte der Vorgängersoftware eliminiert und die Prüfung schneller und effizienter macht.

Ein völlig neues "professionell-präzise-effizientes" metallographisches Analysetool wurde entwickelt, um metallographische Analysen zu vereinfachen. In Kombination mit einem motorisierten Tisch ermöglicht es automatisches Scannen, Autofokus, automatisches Zusammensetzen, automatische Porenmessung, Datenstatistik und Berichtsausgabe.

Die nationale Standardbibliothek der Software enthält Hunderte von Kategorien, die gängige metallographische Standards abdecken und die Anforderungen der meisten Einrichtungen erfüllen. Branchenspezifische Kategorien werden nach Bedarf freigeschaltet. Alle Module können lebenslang kostenlos genutzt und Standards kostenlos aktualisiert werden. Für neue Materialien und importierte Güteklassen können individuelle Einträge vorgenommen werden.

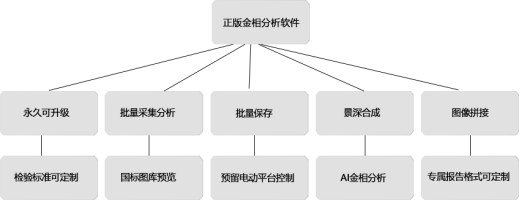

Einführung in die Vorteile und Funktionen der FMIA2025 Metallographie-Bildanalysesoftware:

● Batch-Aufnahme, Sammlung und Archivierung von Videoaufnahmen : Stapelverarbeitungsfunktionen wie Batch-Aufnahme, Batch-Benennung, Batch-Speicherung und Batch-Druck in fester Vergrößerung machen die Stichprobenprüfung effizienter.

● Kameraeinstellungen:Funktionen wie Belichtungszeit, Verstärkung, Schärfe, Sättigung, Gamma-Wert, Kontrast, Helligkeit, Weißabgleich, Schwarzabgleich usw.

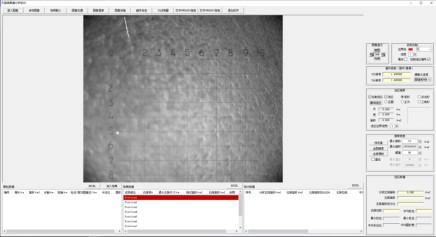

● Bildkalibrierung:Die Kalibrierungsfunktion wurde komplett überarbeitet, sodass alle Objektivparameter mit einem Klick kalibriert werden können. Die neue Methode ist benutzerfreundlicher und schneller.

● Bildverarbeitungsfunktionen:Farbtrennung, Kanarienfarbenkonvertierung, Schwellwertsegmentierung, Binarisierung, Bildverbesserung, Invertierung, Schärfung, Kratzer- und Fleckenentfernung, Bildhistogramm usw.;

● Fester Vergrößerungsdruck:Funktionen wie Mehrfachbilddruck in fester Vergrößerung, benutzerdefinierte Bildbenennung, Skalierung, PDF/Word/Excel-Export und Druckvorschau.

● Bildmessung und Archivierung:Vielfältige Messwerkzeuge (Abstand, Winkel, Rechteck, Punkt-Linie-Abstand, Ellipse, Polygon, paralleler Linienabstand, Dreipunktbogen, Dreipunktkreis usw.), Pfeilzeichnung, Textannotation, Hilfslinien, Linienbreite, verschiedene Längeneinheiten, Schriftoptionen und Datenexport in Excel.

● Gefügeanalysenfunktion:Die Software enthält diverse Analyse-Standards (GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS). Die Bibliothek wird regelmäßig aktualisiert und bietet drei Bewertungsmethoden: automatisch, vergleichend und unterstützend. Die Bedienung ist einfach, schnell und zuverlässig.

●Erweiterte Funktionsmodule:EDF-Tiefenschärfenerweiterung, Bildzusammensetzung

●Benutzerdefinierte Funktionen:Anpassung der motorisierten Tischsteuerung, Bildkonfokalität, 3D-Lichtkartierung, Bilddatenbank usw.

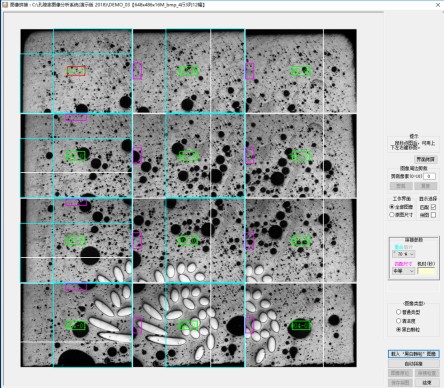

● Bildzusammensetzungsfunktion:Nach Einstellung der Parameter und des Bildtyps wird die Zusammensetzung automatisch durch Klicken auf "Auto-Zusammensetzen" durchgeführt.
