Übersicht des FKX-51XY vollautomatischen Porositätsmikroskops

Das FKX-51XY vollautomatische Porositätsmikroskop zeichnet sich durch hervorragende Bildqualität und ein komfortables Bedienungserlebnis aus und bietet Kunden kostengünstige Lösungen für metallografische Analysen und industrielle Inspektionen. Der X-Y-Motorisiertetisch ermöglicht die Vollformat-Scannung von Bildern und die Hochleistungs-Bildsynthese.

Hochpräziser interner 5-Loch-Hellfeld-Kodierer mit Helligkeitsspeicherfunktion.

Der kodierte Objektivrevolver integriert die Hardware-Einstellungen des Mikroskops mit unserer FCL-RS-Bildmesssoftware. Die Vergrößerung des Objektivs wird auf dem Bildschirm angezeigt, und beim Wechsel der Vergrößerung werden die in der Software gespeicherten Kalibrierungswerte automatisch angepasst, wodurch Messfehler durch vergessene Software-Vergrößerungswechsel vermieden werden.

Die Helligkeitsspeicherfunktion merkt sich die Beleuchtungshelligkeit für jedes Objektiv. Beim Wechsel zwischen verschiedenen Objektiven wird die Lichtintensität automatisch angepasst, was die visuelle Ermüdung reduziert und die Arbeitseffizienz steigert.

Der neu entwickelte integrierte T-Rahmen aus metallischem Hochdruck-Druckguss bietet hervorragende Stabilität. Bei hoher Vergrößerung bleibt die Bildebene stabil und rüttelfrei, was die Messgenauigkeit bei hohen Vergrößerungen weiter gewährleistet.

Die Auflichtbeleuchtung verwendet ein Köhler-Beleuchtungssystem mit Feldblende und Aperturblende sowie voreingestellte Schlitze für Polarisator, Analysator und Filter. Eine einzelne 10W LED-Warmweiß-Beleuchtung minimiert die visuelle Ermüdung des Beobachters bestmöglich.

      Die Feldblende und Aperturblende verwenden eine Zugstangenvorrichtung mit einstellbaren Zentren, die die Größe des Beleuchtungsbereichs flexibel anpassen und den Einfluss von Streulicht auf das Bild effektiv vermeiden.

Polarisator und Analysator ermöglichen einfache polarisationsoptische Beobachtungen

Konfigurationstabelle des FKX-51XY vollautomatischen Porositätsmikroskops

FKX2025 Porositätsbildanalyse-Software

Die FKX2025 Porositätsbildanalyse ist ein System zur Messung der Porosität von Aluminiumguss in der Automobilindustrie, das die Porosität von Automobilteilen durch mikroskopische Bildmethoden erfasst und den deutschen Volkswagen-Standards VW50097 und PV6097 entspricht. Die Messergebnisse sind präzise und zuverlässig. Es wird hauptsächlich zur Analyse der Gussporosität von Aluminium- und Gusseisenlegierungen verwendet und ist auch für die Porositäts- und metallografische Analyse anderer Materialien geeignet.

Die Porositätsbildanalyse-Software kann mit einem elektrischen Tisch kombiniert werden, um automatisches Scannen, Autofokus, automatisches Stitching, automatische Porositätsmessung, Datenstatistik und Berichtsausgabe zu ermöglichen.

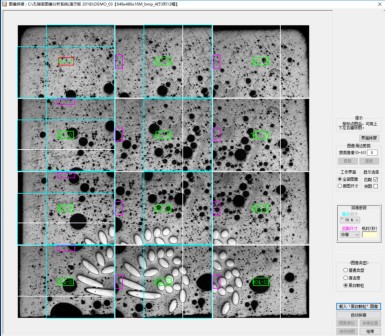

1.Bildzusammenfügungsfunktion:Stellen Sie die Stitching-Parameter und den Bildtyp ein, klicken Sie auf "Automatisches Stitching", und die Bildzusammenfügung wird automatisch durchgeführt.

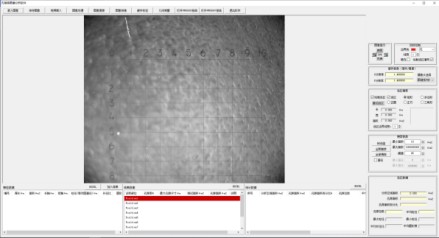

2. Suchparameter-Einstellungen:Durch Einstellen der minimalen und maximalen Fläche sowie des Schwellenwerts kann eine vollständige Bildsuche durchgeführt werden, um alle Poren innerhalb der festgelegten Parameter für das gesamte Bild zu identifizieren.

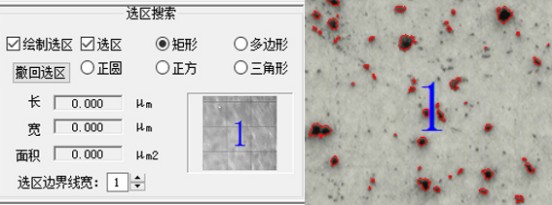

3. Bildauswahlbereich:Bietet Auswahlwerkzeuge wie Rechteck, Polygon, Kreis, Quadrat, Dreieck usw. Nach Auswahl eines Bereichs führt die Software automatisch eine Porenanalyse für den ausgewählten Bereich durch.

4.Porenanalyse: Daten wie Umfang, Fläche, Hauptachse, Nebenachse, äquivalenter Kreisdurchmesser, Seitenverhältnis und Rundheit jeder Pore können analysiert werden.

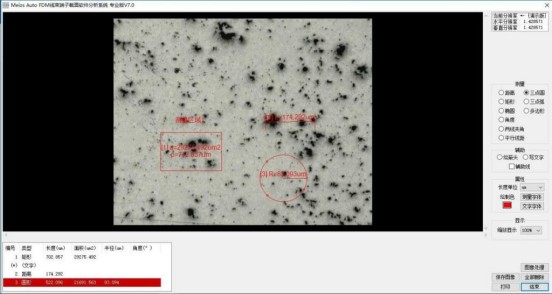

5.Geometrische Messung:Mehrere Messwerkzeuge können für dimensionsbezogene Messungen verwendet werden.

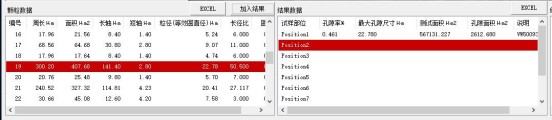

6. Datenstatistik und Berichtserstellung:Es können detaillierte Parameterdaten für jede Pore berechnet und Berichte im VW50093- oder VW50097-Berichtsmodus generiert werden.
