Produktübersicht

      Das FBJ-700 tragbare metallografische Mikroskop ist für die Vor-Ort-Fotografie und Analyse der metallografischen Struktur großer Werkstücke konzipiert, bei denen eine Probenentnahme nicht möglich ist. Es eignet sich für Branchen wie Luft- und Raumfahrtfertigung, Maschinenbau, Fahrzeugbau, Herstellung und Prüfung von Kesseln und Druckbehältern, Petrochemie, Eisenbahn, Schiffbau, Kraftwerke, große Formen, Sicherheitstests, Qualitätsüberwachung sowie physikalische und chemische Laboratorien.

Produktmerkmale

lVollständig geschlossenes, unabhängiges Verpackungsdesign mit staubdichter, stoßfester und korrosionsbeständiger Linse.

lUpgrade des Gehäusedesigns gewährleistet optische Abbildungsqualität, verbessert mechanische Stabilität und erhöht die Portabilität.

lIntelligentes Bildaufnahmesystem löst die Probleme von WiFi-Kameras, Upgrade auf kabelgebundene Verbindung mit Mobiltelefonen zur Verbesserung der Stabilität und digitalen Bildqualität; die Kamera kann auch mit einem Computer verbunden werden.

lIntegrierte Struktur aus starkem Magnetringfuß und Hauptgerät mit eingebautem Permanentmagneten; keine zusätzliche Handhabung erforderlich, das Hauptgerät wird automatisch auf magnetischen Werkstücken befestigt. Zur Entfernung einfach anheben, um es vom Werkstück zu lösen, einfach und schnell. Mit universeller Hilfssaugglocke kann es an der Außenwand des Rohrs (runde konvexe Fläche) oder der Innenwand des Rohrofens (runde konkave Fläche) befestigt werden.

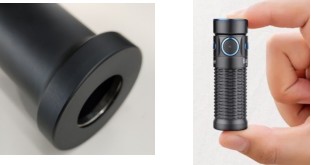

lVerwendet eine tragbare LED-Lichtquelle mit einstellbarer Helligkeit, betrieben durch Lithiumbatterie; verwendet ein MCC magnetisches USB-Ladekabel, das direkt am Ende der Lichtquelle befestigt werden kann, bequem und schnell.

Technische Parameter

Hinweis: "." ist Standard; "O" ist optional

Produktpackliste

Übersicht der FCL-RS Bildmesssoftware (Windows-Version)

        Die FCL-RS Bildmesssoftware ist eine Basisversion der von unserem Unternehmen entwickelten Bildmesssoftware. Sie unterstützt mehrere internationale Sprachen und bietet neben grundlegenden Aufnahme- und Messfunktionen auch Funktionen wie automatische Bild-Panorama-Zusammensetzung, Video-EDF (Extended Depth of Field)-Erweiterung, Video-Overlay mit Zeit- und Maßstabsleiste, genaue Integration von Messdaten und Bildern sowie Unterstützung für das Speichern in mehreren Bilddateiformaten.

Funktionen

lEchtzeit-Static-Bildaufnahme: Erfasst statische Bilder nach Benutzeranforderungen;

lSpeichert Bilder in JPG, BMP, PNG und TIF-Formaten;

lSchnelle und intuitive Softwarekalibrierungsmethode: Verwendet Maßstabslinien zur Kalibrierung;

lBietet mehrere Bildverarbeitungsmethoden, die das gesamte Bild oder einen bestimmten Bereich verarbeiten können;

lErweiterte Messfunktionen, einschließlich Berechnung von Umfang, Breite, Radius, Umfang und Winkel;

lEchtzeit-dynamische Zusammensetzung: Ermöglicht Panoramaaufnahmen von Proben und erweitert das sichtbare Sichtfeld;

lFügt Bilder, die bei unterschiedlichen Schärfentiefen aufgenommen wurden, zu einem einzigen klaren Bild zusammen;

lBesonders effektiv für Bilder mit großer Schärfentiefe, großem Bereich unter dem Mikroskop und nicht erreichbarer vollständiger Fokussierung;

lStatische Bilder im JPG- oder BMP-Format sind leicht zu speichern, per E-Mail zu versenden oder zu drucken.

Grundfunktionen

1、Bildaufnahme:

Unterstützt Echtzeit-Static-Bildaufnahme und bietet Bildformate einschließlich JPG, BMP, PNG und TIF, um die Bedürfnisse verschiedener Benutzer zu erfüllen.

2、Geometrische Messung:

Die Software bietet verschiedene Messwerkzeuge wie Entfernung, Rechteck, Kreis, Polygon, Polylinienlänge, Winkel, eingeschlossener Winkel einer geraden Linie, Bogenmaß und Punkt-zu-Mitte-Messung, um die grundlegenden geometrischen Messbedürfnisse der Benutzer zu erfüllen und relevante Messdaten zu erhalten.

Die gemessenen Daten können automatisch mit dem Bild integriert werden, wodurch die Genauigkeit des gemessenen Teils intuitiv angezeigt wird.

3、Dynamische Zusammensetzung:

Für Kunden, die ein größeres Sichtfeld inspizieren müssen, bietet die Software eine Bildzusammensetzungsfunktion. Benutzer können die X-Y-Plattform des Mikroskops bewegen, um die Anforderung der Aufnahme von Bildern mit einem größeren Sichtfeld zu erfüllen, und so das Problem lösen, dass Bilder aufgrund des unzureichenden Sichtfelds des Mikroskops nicht aufgenommen werden können.

4、Dynamische EDF (Extended Depth of Field)-Bildaufnahme:

Für Proben mit ungleichmäßiger Präparation, die nicht einheitlich fokussiert werden können, bietet die Software eine dynamische EDF-Bildaufnahmefunktion. Durch Einstellen des Z-Achsen-Mikrofokussierrads des Mikroskops werden klare Details in der Probe kontinuierlich zum dynamischen EDF-Anzeigefenster hinzugefügt und in Echtzeit aktualisiert. Die Software zeichnet automatisch klare Bilder bei unterschiedlichen Schärfentiefen auf und fügt sie zu einem einzigen klaren Bild zusammen.
