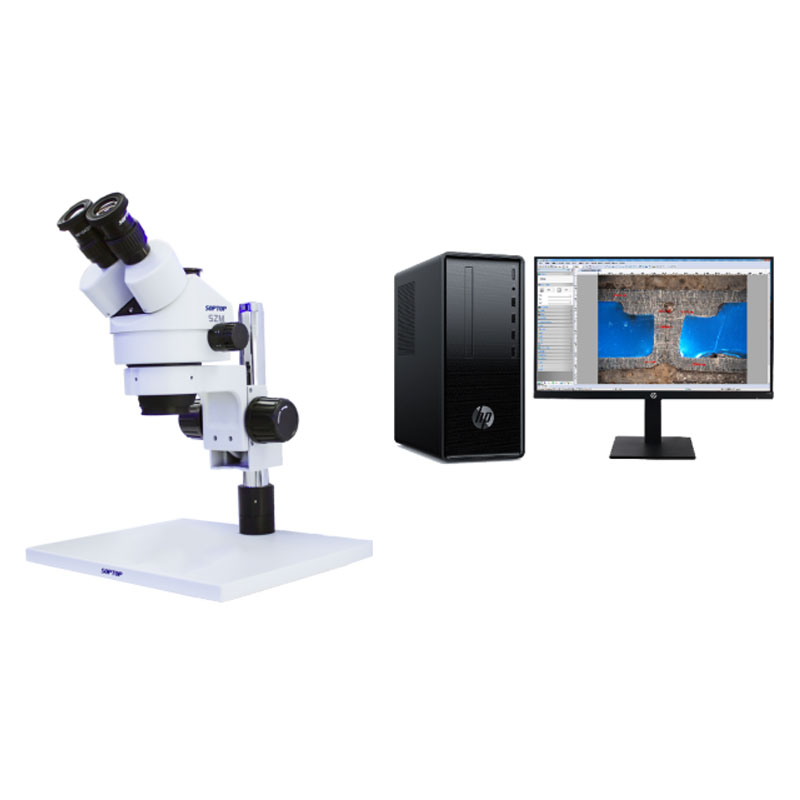

Übersicht des SZM-W computergesteuerten Stereomikroskops

Das SZM-W computergesteuerte Stereomikroskop ist ein trinokulares Stereomikroskop mit kontinuierlicher Zoomfunktion. Sein klassisches Design gewährleistet eine überlegene Stabilität des Gehäuses, während seine hervorragende optische Leistung, das vollständige Zubehör und die vielfältigen Kombinationsmöglichkeiten den Anforderungen der Online-Inspektion in der modernen Biologie, Medizin, Forschung und der modernen Elektronikindustrie entsprechen.

Hochwertiges optisches System

Optische Komponenten mit speziellen Beschichtungen bilden ein leistungsstarkes optisches System.

Größerer Vergrößerungsbereich

Ausgestattet mit einem kontinuierlichen Zoom-Objektiv von 0,7X bis 4,5X (6,4:1), liegt die Standardvergrößerung zwischen 7X und 45X. Mit optionalen Okularen und Hilfszielen kann eine Vergrößerung von 3,5X bis 90X erreicht werden.

Besonders großer effektiver Arbeitsabstand

Der effektive Standard-Arbeitsabstand beträgt 100mm. Mit optionalen Hilfszielen kann der Arbeitsabstand auf 26mm bis 287mm erweitert werden, was ausreichend Platz für die Bedienung bietet.

Konfigurationstabelle des SZM-W computergesteuerten Stereomikroskops

Hinweis: "" ist Standard; "O" ist optional

FEG-Serie Digitalmikroskopkamera

Innovative Technologie erhöht die USB 2.0-Bildrate deutlich und gewährleistet gleichzeitig die Ausgabe von Rohbildern, was sie zur bevorzugten Wahl für einfache und kostengünstige mikroskopische Bildgebung macht.

FCL-RS Metallografische Bildmesssoftware

Übersicht

Die FCL-RS Metallografische Bildmesssoftware ist die Basisversion der Bildmesssoftware unseres Unternehmens und unterstützt mehrere erweiterbare Funktionen. Neben grundlegenden Aufnahme- und Messfunktionen umfasst sie automatische Panoramabildzusammensetzung, Video-EDF (Extended Depth of Field), Videoüberlagerung von Zeit- und Maßstabsleisten, präzise Schichtenfusion von Messdaten und Bildern sowie Unterstützung für das Speichern in verschiedenen Bilddateiformaten.

Merkmale

lEchtzeit-Erfassung statischer Bilder: Erfassung statischer Bilder nach Benutzeranforderungen.

lMehrformat-Bildspeicherung: Speicherung von Bildern in JPG-, BMP-, PNG- und TIF-Formaten.

lSchnelle und intuitive Kalibrierung: Kalibrierung mit Maßstabsleisten für eine präzise Messgrundlage.

lVielfältige Bildverarbeitung: Unterstützung der Verarbeitung für das gesamte Bild oder bestimmte Zielbereiche.

lErweiterte Messfunktionen: Berechnung wichtiger geometrischer Parameter einschließlich Umfang, Breite, Radius, Umfang und Winkel.

lEchtzeit-dynamische Zusammensetzung: Ermöglicht Panoramaaufnahmen von Proben und erweitert effektiv das sichtbare Sichtfeld.

lMehrfach-Tiefenbildfusion: Kombination von Bildern, die in verschiedenen Schärfentiefen aufgenommen wurden, zu einem einzigen hochauflösenden klaren Bild.

Grundfunktionen

1. Bildaufnahme

Unterstützung der Echtzeit-Erfassung statischer Bilder, Stapelverarbeitung von Bildern und Speicherung sowie automatisches Hinzufügen von Maßstabsleisten und anderen Anmerkungstexten.

2. Geometrische Messung

Bietet verschiedene Messwerkzeuge wie Entfernungs-, Rechteck-, Kreis-, Polygon-, Polylinienlängen-, Winkel-, Geradenwinkel-, Bogen- und Punkt-zum-Zentrum-Entfernungsmessung, um die grundlegenden geometrischen Messanforderungen der Benutzer zu erfüllen und relevante Messdaten zu erhalten.

Gemessene Daten können automatisch mit Bildern fusioniert werden, was die Genauigkeit der gemessenen Positionen intuitiv anzeigt.

3. Dynamische Zusammensetzung

Für Kunden, die eine Inspektion eines größeren Sichtfelds benötigen, verfügt die Software über eine Bildzusammensetzungsfunktion. Benutzer können die X-Y-Plattform des Mikroskops bewegen, um die Anforderung an die Aufnahme von Bildern mit erweitertem Sichtfeld zu erfüllen und so die Unannehmlichkeiten aufgrund des begrenzten Sichtbereichs des Mikroskops zu beheben.

4. Dynamische EDF (Extended Depth of Field) Aufnahme

Für Proben mit ungleichmäßiger Präparation, die nicht einheitlich scharfgestellt werden können, bietet die Software eine dynamische EDF-Aufnahmefunktion. Durch Einstellen des Feinfokusknopfs der Z-Achse des Mikroskops werden klare Details der Probe kontinuierlich in das dynamische EDF-Anzeigefenster für Echtzeit-Updates hinzugefügt. Die Software zeichnet automatisch scharfe Bilder in verschiedenen Schärfentiefen auf und fügt sie zu einem einzigen hochauflösenden Bild zusammen.

5. Videoüberlagerung von Zeit- und Maßstabsleisten

Für Benutzer, die Maßstabsleisten auf Bildern anzeigen müssen, bietet die Software eine Videoüberlagerungsfunktion. Benutzer können optional Maßstabsleisten, Vergrößerung, Datum und Uhrzeit nach Bedarf anzeigen lassen, was die automatische Fusion der aufgenommenen Bilder mit diesen Elementen ermöglicht. Dies erspart den Benutzern das manuelle Hinzufügen von Maßstabsleisten nach jeder Aufnahme und optimiert die Arbeitsabläufe.
