Übersicht des BH200M-W Computer-Phasenmikroskops

Das BH200M-W Computer-Goldphasenmikroskop ist ein dreiaugiges Vorwärtsmikroskop, das eine überlegene Bildqualität und ein stabiles Betriebssystem bietet, einfach zu bedienen ist und über vollständiges Zubehör verfügt. Es wird häufig in Lehre und Forschung, metallografischer Analyse, industrieller Prüfung und anderen Bereichen eingesetzt.

DerFokusMechanismus

Grobe und feine Koaxialfokussierung mit mechanischer Obergrenze und elastischer Einstellvorrichtung, grober Fokusweg 25mm, Feinjustiergenauigkeit 0,002mm.

MechanischeMobilePlattform

Zusammengesetzte doppelschichtige mechanische mobile Plattform, niedrige Handposition koaxiale Einstellung, und eine Plattenplattform von 180mm * 145mm ist an der mechanischen Plattform befestigt, um die Platzierung größerer Proben zu erleichtern.

BeleuchtungsSystem

Abnehmbare Cura-Beleuchtung mit Anti-Reflexions-Struktur, die effektiv störende Reflexionen verhindert, sodass die Abbildung klarer und das Sichtfeld besser ist.

BH200M Konfigurationstabelle des Computer-W Goldmikroskops

Hinweis: "." ist Standard; "O" ist optional

FMIA2025 Originale Metallografische Bildanalysesoftware

Die FMIA2025 Metallografische Bildanalysesoftware ist ein völlig neues System, das von unserem Unternehmen entwickelt wurde. Wir haben es basierend auf den metallografischen Testanforderungen von Gießereien, Automobilzulieferern, Wärmebehandlungsunternehmen, Lagerstahlindustrie, Energiesystemindustrie, Eisenbahnkomponentenindustrie und verschiedenen Prüfungsunternehmen entwickelt. Um die Produktqualifikationsrate zu verbessern und die Testfähigkeiten verschiedener Labore zu stärken, haben wir Anforderungen und Vorschläge von Experten gesammelt und schließlich dieses System eingeführt.

Die FMIA2025-Version der Metallografischen Bildanalysesoftware wurde umfassend überarbeitet und aktualisiert. Das System deckt eine große Anzahl nationaler und internationaler metallografischer Teststandards ab und integriert quantitative und qualitative Analysefunktionen. Es enthält neue Funktionen wie Tiefenschärfensynthese und Bildfeldzusammensetzung. Mit einer übersichtlichen Oberfläche ermöglicht es die Aufnahme mehrerer Bildfelder und zentrale Mikrostrukturanalyse. Die Bedienung ist einfacher, wodurch die umständlichen Schritte früherer Softwareversionen entfallen und Tests schneller und effizienter durchgeführt werden können.

Wir haben ein völlig neues Set von "professionell-präzise-effizient" metallografischen Analysetools entwickelt, um die metallografische Analyse zu vereinfachen.

Die nationale Standardbibliothek des Softwaresystems enthält Hunderte von Kategorien, die im Wesentlichen gängige metallografische Standards abdecken und die Anforderungen der meisten Institutionen erfüllen. Relevante Kategorien können je nach Branchenanforderungen geöffnet werden, um branchenspezifische Testanforderungen zu erfüllen. Alle Module können lebenslang kostenlos genutzt werden, und Standard-Upgrades werden ebenfalls lebenslang kostenlos bereitgestellt.

Angesichts der ständigen Zunahme neuer Materialien und importierter Materialklassen können für noch nicht im Software enthaltene Materialien und Bewertungsstandards individuelle Anpassungen und Einträge bereitgestellt werden.

Produktvorteile und Funktionsübersicht der FMIA2025 Metallografischen Bildanalysesoftware:

• Batch-Aufnahme, Erfassung und Archivierung von Videoaufnahmen: Es bietet Batch-Verarbeitungsfunktionen wie Batch-Aufnahme, Batch-Namensgebung, Batch-Speicherung und Batch-Druck in fester Vergrößerung. Diese Funktionen machen den Batch-Probenprüfprozess einfacher und effizienter.

       • Kameraeinstellungen: Es unterstützt die Anpassung von Funktionen wie Belichtungszeit, Verstärkung, Schärfe, Sättigung, Gammawert, Kontrast, Helligkeit, Weißabgleich und Schwarzabgleich.

• Bildkalibrierung: Die Kalibrierungsfunktion wurde vollständig aktualisiert, wodurch die Parameterkalibrierung aller Objektive mit einem Klick abgeschlossen werden kann. Im Vergleich zur ursprünglichen Kalibrierungsmethode ist die neue Methode benutzerfreundlicher und schneller.

• Bildverarbeitungsfunktionen: Dazu gehören Farbtrennung, Graustufenkonvertierung, Schwellenwertsegmentierung, Binarisierung, Bildverbesserung, Invertierung, Schärfung, Entfernung von Kratzern und Flecken sowie Bildhistogramm.

        • Fester Vergrößerungsdruck: Es unterstützt Funktionen wie festen Vergrößerungsdruck mehrerer Bilder, benutzerdefinierte Bildbenennung, Skalierungsparametereinstellung, Export in PDF/Word/Excel-Formate und Druckvorschau.

• Bildmessung und Archivierung: Verschiedene Messwerkzeuge stehen zur Verfügung (einschließlich Abstand, Winkel, eingeschlossener Winkel zwischen zwei Linien, Rechteck, Abstand von Punkt zu Linie, Ellipse, Polygon, Abstand zwischen parallelen Linien, Drei-Punkt-Bogen, Drei-Punkt-Kreis usw.). Es unterstützt das Zeichnen von Pfeilen, Hinzufügen von Textanmerkungen, Einfügen von Hilfslinien und Anpassen der Linienstärke. Mehrere Längeneinheiten sind wählbar; Farbe, Größe und Stil der Schrift für Messdaten sind ebenfalls anpassbar. Messdaten können zusammengefasst und als Excel-Tabelle exportiert werden.

• Mikrostrukturanalysefunktion: Die Softwarebibliothek bietet eine breite Palette von Standardprüfmodulen, die Mikrostrukturanalysestandards wie GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS abdecken. Standardnummern in der Softwarebibliothek können aktualisiert werden, und neue Standards sind kostenlos erhältlich. Es bietet drei metallografische Bewertungsfunktionen: automatisch, vergleichend und unterstützend. Die Funktion ist benutzerfreundlich, übersichtlich, effizient und gewährleistet genaue und zuverlässige Messungen.

• Erweiterte Funktionsmodule: EDF (Extended Depth of Field) Funktion, Bildzusammensetzungsfunktion / Bildmosaikfunktion

• Erweiterte Anpassungsfunktionen: Benutzerdefinierte Mikroskopmotorsteuerung, Bildkonfokalfunktion, 3D-optische Kartierungsfunktion, Bilddatenbankfunktion usw.

• KI-Mikrostrukturanalysefunktion: Anpassbare KI-Mikrostrukturanalysemodule sind verfügbar. Es nutzt künstliche Intelligenz, um den gesamten Mikrostrukturanalyse- und Detektionsprozess durchzuführen, wodurch eine automatische Identifizierung und Analyse von Materialmikrostrukturen ermöglicht wird. Der Betriebsprozess ist einfach, was die Arbeitsbelastung des Personals verringert und die Effizienz der Materialprüfung verbessert.

• Nationale Standardbildbibliothek: Sie enthält Hunderte von nationalen Standardbildern zum Lernen und Referenzieren für Kunden.

•Vielfältige Berichtsvorlagen: Es generiert automatisch metallografische Mikrostrukturanalyseberichte mit Bildern und Texten. Benutzer können wählen, ob Berichtsformate mit einem einzelnen Modul oder mehreren Modulen generiert werden sollen. Berichtsvorlagen ermöglichen Anpassungen wie das Hinzufügen von Firmenlogos, Firmennamen und Testprozessen. Benutzerdefinierte Berichtsvorlagen können nach spezifischen Anforderungen erstellt werden.

Zusammensetzung des FMIA2025-Version Metallografischen Analysesoftwaresystems:

1. Softwareprogramm FMIA2025 (USB-Stick);

2.Verschlüsselungs-Dongle: USB-Typ + dynamische Code-Verifizierung;

3.Schriftliche Materialien: Benutzerhandbuch (auf dem USB-Stick gespeichert);

4.Mikrometerskala: Skalenteilung 0,01mm.

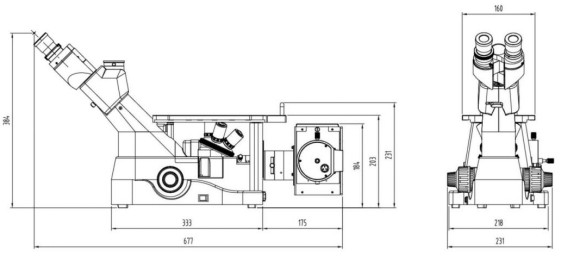

BH200M-W Computerisiertes Metallografisches Mikroskop Maßzeichnung:
