Übersicht des FL7500W Computer-Phasenmikroskops

      Das FL7500W computergestützte metallografische Mikroskop ist ein dreiaugiges reflexaufrechtes metallografisches Mikroskop, das sich für die mikroskopische Beobachtung von undurchsichtigen oder transparenten Objekten eignet. Dieses Instrument ist mit einem Auflicht- und Durchlichtbeleuchtungssystem, einem langbrennweitigen planachromatischen Objektiv (ohne Deckglas), einem großflächigen Okular und einem eingebauten Polarisationsbeobachtungsgerät ausgestattet. Es zeichnet sich durch klare Bilder, guten Kontrast und einfache Bedienung aus und ist ein ideales Instrument für die Forschung in den Bereichen Biologie, Metallurgie, Mineralogie, Präzisionstechnik, Elektronik und anderen Gebieten. Geeignet für den Einsatz in Schulen, Forschungseinrichtungen, Fabriken und anderen Abteilungen.

Dreiaugiger Beobachtungstubus, einstellbare Einzelansicht, Tubus um 30° geneigt, kann mit einer Kameravorrichtung verbunden werden.

mechanischer Tisch

Doppelschichtiger mechanischer Objekttisch, Größe: 185 * 140mm; Bewegungsbereich: 75mm * 50mm, moderates Designkonzept, das die Bedienung des Objekttisches für den Benutzer bequemer und komfortabler macht.

Auflichtbeleuchtungssystem

12V 20W Halogenlampe mit einstellbarer Helligkeit. Eingebauter Gesichtsfeldblenden, (gelb, grün, blau, Mattglas) Farbfilter-Umschaltvorrichtung, schiebbarer Polarisator

Durchlichtbeleuchtungssystem

FL7500W Konfigurationstabelle des Computer-W Gold

Hinweis: "." ist Standard; "O" ist optional

FMIA2025 Originale Metallografische Bildanalysesoftware

Die FMIA2025 Metallografische Bildanalysesoftware ist eine brandneue metallografische Bildanalysesoftware, die von unserem Unternehmen entwickelt wurde. Wir haben sie entwickelt, indem wir zunächst die metallografischen Testanforderungen aktueller Gießereibetriebe, Automobilzulieferer, Wärmebehandlungsunternehmen, der Lagerstahlindustrie, der Energiesystemindustrie, der Eisenbahnindustrie und verschiedener relevanter Testunternehmen integriert haben. Um die Produktqualitätsrate zu verbessern und die Testfähigkeiten verschiedener Labore zu steigern, haben wir Anforderungen und Vorschläge von Experten aus verschiedenen Branchen gesammelt und schließlich dieses System auf den Markt gebracht.

Die FMIA2025-Version der Metallografischen Bildanalysesoftware wurde umfassend überarbeitet und aktualisiert. Das System deckt eine große Anzahl nationaler und internationaler metallografischer Teststandards ab und integriert sowohl quantitative als auch qualitative Analysefunktionen. Es wurden neue Funktionen wie Tiefensynthese und Bildfeldzusammensetzung hinzugefügt. Mit einer übersichtlichen Oberfläche ermöglicht es die kontinuierliche Aufnahme von Mehrfeldbildern und die zentrale Mikrostrukturanalyse von Bildern. Die Bedienung ist bequemer, wodurch die umständlichen Schritte früherer Softwareversionen entfallen und Tests schneller und effizienter durchgeführt werden können.

Wir haben ein brandneues Set an "professionell-präzise-effizient" metallografischen Analysetools entwickelt, um die metallografische Analyse zu vereinfachen.

Die nationale Standardbibliothek des Softwaresystems enthält Hunderte von Kategorien und deckt im Wesentlichen die gängigen metallografischen Standards ab underfüllt die metallografischen Analyse- und Testanforderungen der meisten Institutionen. Relevante Kategorien können je nach den Anforderungen verschiedener Branchen geöffnet werden, um die branchenspezifischen Testanforderungen zu erfüllen. Alle Module können lebenslang kostenlos genutzt werden, und Standard-Upgrades werden ebenfalls lebenslang kostenlos bereitgestellt.

Angesichts der ständigen Zunahme neuer Materialien und importierter Materialklassen können für Materialien und Bewertungsstandards, die noch nicht in der Software enthalten sind, individuelle Anpassungen und Einträge separat bereitgestellt werden.

Produktvorteile und Funktionsbeschreibung der FMIA2025 Metallografischen Bildanalysesoftware：

● Stapelaufnahme, Erfassung und Archivierung von Videoaufnahmen: Es bietet Stapelverarbeitungsfunktionen wie Stapelaufnahme, Stapelbenennung, Stapelspeicherung und Stapeldruck mit fester Vergrößerung. Diese Funktionen machen den Stichprobenprüfprozess bequemer und effizienter.

       ● Kameraeinstellungen: Es unterstützt die Anpassung von Funktionen wie Belichtungszeit, Verstärkung, Schärfe, Sättigung, Gammawert, Kontrast, Helligkeit, Weißabgleich und Schwarzabgleich.

● Bildkalibrierung: Die Kalibrierungsfunktion wurde vollständig aktualisiert, wodurch die Parameterkalibrierung für alle Objektive mit einem Klick abgeschlossen werden kann. Im Vergleich zur ursprünglichen Kalibrierungsmethode ist die neue Methode benutzerfreundlicher und schneller.

● Bildverarbeitungsfunktionen: Dazu gehören Funktionen wie Farbtrennung, Graustufenkonvertierung, Schwellenwertsegmentierung, Binarisierung, Bildverbesserung, Invertierungseinstellung, Schärfeeinstellung, Kratzer- und Fleckenentfernung sowie Bildhistogramm.

        ● Festvergrößerungsdruckfunktion: Es unterstützt Funktionen wie den Festvergrößerungsdruck mehrerer Bilder, benutzerdefinierte Bildbenennung, Skalierungsparametereinstellung, Export in PDF/Word/Excel-Formate und Druckvorschau.

● Bildmessung und Archivierung: Eine Vielzahl von Messwerkzeugen ist verfügbar (einschließlich Abstand, Winkel, eingeschlossener Winkel zwischen zwei Linien, Rechteck, Abstand von Punkt zu Linie, Ellipse, Polygon, Abstand zwischen parallelen Linien, Dreipunktbogen, Dreipunktkreis usw.). Es unterstützt das Zeichnen von Pfeilen, das Hinzufügen von Textanmerkungen, das Einfügen von Hilfslinien und das Anpassen der Linienstärke. Mehrere Längeneinheiten sind auswählbar; Farbe, Größe und Stil der Schriftart für Messdaten sind ebenfalls anpassbar. Messdaten können zusammengefasst und als Excel-Tabelle exportiert werden.

● Mikrostrukturanalysefunktion: Die Softwarebibliothek bietet eine Vielzahl von Standarddetektionsmodulen, die Mikrostrukturanalysestandards wie GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS abdecken. Standardnummern in der Softwarebibliothek können aktualisiert werden, und neue Standards stehen für kostenlose Upgrades zur Verfügung. Es bietet drei metallografische Bewertungsfunktionen: automatisch, vergleichend und unterstützend. Die Funktion ist benutzerfreundlich, übersichtlich, effizient und gewährleistet genaue und zuverlässige Messungen.

● Erweiterte Funktionsmodule: EDF (Extended Depth of Field) Funktion, Bildzusammensetzungsfunktion / Bildmosaikfunktion

● Erweiterte Anpassungsfunktionen: Benutzerdefinierte Mikroskopmotorsteuerungsfunktion, Bildkonfokalfunktion, 3D-optische Kartierungsfunktion, Bilddatenbankfunktion usw.

● KI-Mikrostrukturanalysefunktion: Anpassbare KI-Mikrostrukturanalysemodule sind verfügbar. Es nutzt künstliche Intelligenz, um den gesamten Mikrostrukturanalyse- und Detektionsprozess abzuschließen, wodurch die automatische Identifizierung und Analyse von Materialmikrostrukturen ermöglicht wird. Der Betriebsprozess ist einfach, was die Arbeitsbelastung des Personals verringert und die Effizienz der Materialprüfung verbessert.

● Nationale Standardbildbibliothek: Sie enthält Hunderte von nationalen Standardbildern zum Lernen und Referenzieren für Kunden.

●Diversifizierte Berichtsvorlagen: Es generiert automatisch metallografische Mikrostrukturanalyseberichte mit Bildern und Texten. Benutzer können wählen, ob sie Berichtsformate mit einem einzelnen Modul oder mehreren Modulen generieren möchten. Berichtsvorlagen ermöglichen Änderungen wie das Hinzufügen von Firmenlogos, Firmennamen und Testprozessen. Benutzerdefinierte Berichtsvorlagen können nach spezifischen Anforderungen erstellt werden.

Zusammensetzung des FMIA2025-Version Metallografische Analyse-Softwaresystems:

1. Softwareprogramm FMIA2025 (USB-Stick);

2.Verschlüsselungs-Dongle: USB-Typ + dynamische Code-Verifizierung;

3.Schriftliche Materialien: Benutzerhandbuch (auf dem USB-Stick gespeichert);

4.Mikrometerskala: Teilungswert 0,01mm.

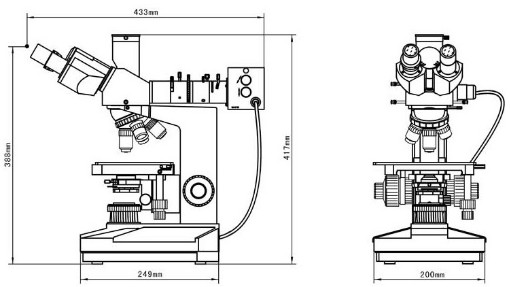

FL7500WComputergestütztes metallografisches Mikroskop Maßzeichnung：
