Übersicht des FL8500W Computer-Phasenmikroskops

     Das FL8500W Computerisierte Metallurgische Mikroskop ist ein trinokulares, aufrechtes Metallurgiemikroskop mit Durchlicht- und Auflichtbeleuchtung, das sich für die mikroskopische Beobachtung von undurchsichtigen oder transparenten Objekten eignet. Mit einem exzellenten unendlichen optischen System und einem modularen Funktionsdesignkonzept bietet es herausragende optische Leistung und unterstützt Produktsystem-Upgrades. Es ermöglicht Funktionen wie gleichzeitige oder unabhängige Durchlicht-Auflicht-Beleuchtung, polarisiertes Licht und Hell-Dunkelfeld-Beobachtung. Mit einer eleganten Optik, benutzerfreundlicher Bedienung und klarer Bildgebung ist es ein ideales Instrument für die Forschung in Bereichen wie Biologie, Metallografie, Mineralogie, Präzisionsingenieurwesen und Elektronik.

Mechanischer Tisch

Es handelt sich um einen doppelschichtigen mechanischen Tisch mit den Abmessungen 210*140 mm und einem Bewegungsbereich von 63*50 mm. Das Dioptrien-Designkonzept macht die Bedienung des Tisches für den Benutzer bequemer und komfortabler.

Auflichtbeleuchtungssystem

Es verwendet eine Halogenlampe (mit einstellbarer Helligkeit), die nicht nur für die übliche Hellfeld-Beobachtungsmethode, sondern auch für polarisiertes Licht und Dunkelfeld-Beobachtungsmethoden klare und deutliche mikroskopische Bilder liefert. Es verfügt über eine eingebaute Feldblende und Aperturblende, die effektiv den Beobachtungsbereich steuern, den Kontrast anpassen und die Mitte der Feldblende einstellbar machen.

Durchlichtbeleuchtungssystem

Eingebautes Halogenlampen-Beleuchtungsgerät: Verwendung einer 6V30W Halogenlampe (mit einstellbarer Helligkeit), die klare und deutliche mikroskopische Beobachtungsbilder liefert. Der Kondensor ist mit einer eingebauten Feldblende ausgestattet, und der Abbe-Kondensor hat eine numerische Apertur von N.A.1.25 mit einstellbarer Höhenverstellung.

FL8500W Konfigurationstabelle des Computer-W Gold

Hinweis: "." ist Standard; "O" ist optional

FMIA2025 Echte Metallografische Bildanalysesoftware

FMIA2025 Metallografische Bildanalysesoftware ist eine brandneue metallografische Bildanalysesoftware, die von unserem Unternehmen entwickelt wurde. Wir haben sie entwickelt, indem wir zunächst die metallografischen Testanforderungen von Gießereien, Automobilzulieferern, Wärmebehandlungsunternehmen, der Lagerstahlindustrie, der Energiewirtschaft, der Eisenbahnindustrie und verschiedenen Testlaboren integriert haben. Um die Produktqualität zu verbessern und die Testfähigkeiten der Labore zu stärken, haben wir Anforderungen und Vorschläge von Experten aus verschiedenen Branchen gesammelt und schließlich dieses System auf den Markt gebracht.

Die FMIA2025-Version der Metallografischen Bildanalysesoftware wurde umfassend überarbeitet und aktualisiert. Das System umfasst eine große Anzahl nationaler und internationaler metallografischer Teststandards und integriert quantitative und qualitative Analysefunktionen. Es wurden neue Funktionen wie Tiefenschärfensynthese und Bildfeldzusammensetzung hinzugefügt. Mit einer übersichtlichen Oberfläche ermöglicht es die Aufnahme von Mehrfeldbildern und die zentrale mikrostrukturelle Analyse der Bilder. Die Bedienung ist benutzerfreundlicher und eliminiert die umständlichen Schritte früherer Softwareversionen, was Tests schneller und effizienter macht.

Wir haben ein völlig neues "professionell-präzise-effizientes" metallografisches Analysetool-System entwickelt, um die metallografische Analyse zu vereinfachen.

Die nationale Standardbibliothek des Softwaresystems enthält Hunderte von Kategorien, die im Wesentlichen die gängigen metallografischen Standards abdecken unddie metallografischen Analyse- und Testanforderungen der meisten Institutionen erfüllen. Relevante Kategorien können je nach den Anforderungen verschiedener Branchen geöffnet werden, um branchenspezifische Testanforderungen zu erfüllen. Alle Module können lebenslang kostenlos genutzt werden, und Standard-Upgrades werden ebenfalls lebenslang kostenlos bereitgestellt.

Angesichts der kontinuierlichen Zunahme neuer Materialien und importierter Materialklassen können für Materialien und Bewertungsstandards, die noch nicht in der Software enthalten sind, individuelle Anpassungen und Einträge vorgenommen werden.

Produktvorteile und Funktionsbeschreibung der FMIA2025 Metallografischen Bildanalysesoftware：

● Batch-Aufnahme, Erfassung und Archivierung von Video-Bildern: Es bietet Batch-Verarbeitungsfunktionen wie Batch-Aufnahme, Batch-Namensvergabe, Batch-Speicherung und Batch-Druck in fester Vergrößerung. Diese Funktionen machen den Batch-Probenprüfprozess effizienter und komfortabler.

       ● Kameraeinstellungen: Es unterstützt die Anpassung von Funktionen wie Belichtungszeit, Gain, Schärfe, Sättigung, Gamma-Wert, Kontrast, Helligkeit, Weißabgleich und Schwarzabgleich.

● Bildkalibrierung: Die Kalibrierungsfunktion wurde vollständig aktualisiert und ermöglicht die einstufige Parameterkalibrierung aller Objektive. Im Vergleich zur ursprünglichen Kalibriermethode ist die neue Methode benutzerfreundlicher und schneller.

● Bildverarbeitungsfunktionen: Dazu gehören Farbtrennung, Graustufenkonvertierung, Schwellenwertsegmentierung, Binarisierung, Bildverbesserung, Invertierung, Schärfung, Kratzer- und Fleckenentfernung sowie Bildhistogramm.

        ● Festvergrößerungsdruckfunktion: Es unterstützt Funktionen wie Festvergrößerungsdruck mehrerer Bilder, benutzerdefinierte Bildbenennung, Skalierungsparametereinstellung, Export in PDF/Word/Excel-Formate und Druckvorschau.

● Bildmessung und Archivierung: Es stehen verschiedene Messwerkzeuge zur Verfügung (einschließlich Abstand, Winkel, eingeschlossener Winkel zwischen zwei Linien, Rechteck, Abstand von Punkt zu Linie, Ellipse, Polygon, Abstand zwischen parallelen Linien, Dreipunktbogen, Dreipunktkreis usw.). Es unterstützt das Zeichnen von Pfeilen, das Hinzufügen von Textanmerkungen, das Einfügen von Hilfslinien und das Anpassen der Linienstärke. Mehrere Längeneinheiten sind wählbar; Farbe, Größe und Stil der Schriftart für Messdaten sind ebenfalls anpassbar. Messdaten können zusammengefasst und als Excel-Tabelle exportiert werden.

● Mikrostrukturanalysefunktion: Die Softwarebibliothek bietet eine Vielzahl von Standardtestmodulen, die Mikrostrukturanalysestandards wie GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS abdecken. Standardnummern in der Softwarebibliothek können aktualisiert werden, und neue Standards sind kostenlos erhältlich. Es bietet drei metallografische Bewertungsfunktionen: automatisch, vergleichend und unterstützend. Die Funktion ist einfach zu bedienen, übersichtlich, effizient und gewährleistet genaue und zuverlässige Messungen.

● Erweiterte Funktionsmodule: EDF-Funktion (Extended Depth of Field), Bildzusammenfügungsfunktion / Bildmosaikfunktion

● Erweiterte Anpassungsfunktionen: Benutzerdefinierte Mikroskopmotorsteuerungsfunktion, Bildkonfokalfunktion, 3D-optische Kartierungsfunktion, Bilddatenbankfunktion usw.

● KI-Mikrostrukturanalysefunktion: Anpassbare KI-Mikrostrukturanalysemodule sind verfügbar. Es nutzt künstliche Intelligenz, um den gesamten mikrostrukturellen Analyse- und Detektionsprozess abzuschließen, wodurch die automatische Identifizierung und Analyse von Materialmikrostrukturen ermöglicht wird. Der Bedienungsprozess ist einfach, was die Arbeitsbelastung des Personals verringert und die Effizienz der Materialprüfung verbessert.

● Nationale Standardbildbibliothek: Sie enthält Hunderte von nationalen Standardbildern zum Lernen und Referenzieren für Kunden.

●Vielfältige Berichtsvorlagen: Es generiert automatisch metallografische Mikrostrukturanalyseberichte mit Bildern und Texten. Benutzer können wählen, ob sie Berichtsformate mit einem einzelnen Modul oder mehreren Modulen generieren möchten. Berichtsvorlagen ermöglichen Anpassungen wie das Hinzufügen von Firmenlogos, Firmennamen und Testprozessen. Benutzerdefinierte Berichtsvorlagen können nach spezifischen Anforderungen erstellt werden.

Zusammensetzung des FMIA2025-Version Metallografische Analyse-Softwaresystems:

1. Softwareprogramm FMIA2025 (USB-Stick);

2.Verschlüsselungs-Dongle: USB-Typ + dynamische Code-Verifizierung;

3.Schriftliche Materialien: Benutzerhandbuch (auf dem USB-Stick gespeichert);

4.Mikrometerskala: Teilungswert 0,01 mm.

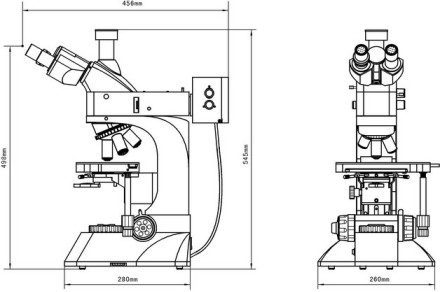

FL8500WComputerisiertes Metallografisches Mikroskop Maßzeichnung：
