Übersicht des FL8000W Computer-Phasenmikroskops

     Das FL8000W Computerisierte Metallurgische Mikroskop ist ein trinokulares, aufrechtes Metallurgiemikroskop mit Durch- und Auflicht. Es eignet sich für die mikroskopische Beobachtung von undurchsichtigen oder transparenten Objekten. Durch die Verwendung eines exzellenten unendlichen optischen Systems und eines modularen Funktionsdesignkonzepts bietet es herausragende optische Leistung und unterstützt Produktsystem-Upgrades, wodurch Funktionen wie gleichzeitige oder unabhängige Durch- und Auflichtbeleuchtung sowie polarisierte Lichtbeobachtung ermöglicht werden. Mit seinen Eigenschaften wie eleganter Erscheinung, benutzerfreundlicher Bedienung und klaren Bildern ist es ein ideales Instrument für die Forschung in den Bereichen Biologie, Metallografie, Mineralogie, Präzisionstechnik, Elektronik und anderen Feldern.

Mechanischer Tisch

Es handelt sich um einen doppelschichtigen mechanischen Tisch mit den Abmessungen 210*140mm und einem Bewegungsbereich von 63*50mm. Das Dioptrien-Designkonzept macht die Bedienung des Tisches für Benutzer komfortabler und bequemer.

Auflichtbeleuchtungssystem

Es verwendet eine Halogenlampe (mit einstellbarer Helligkeit), die nicht nur für die übliche Hellfeld-Beobachtungsmethode, sondern auch für polarisiertes Licht und Dunkelfeld-Beobachtungsmethoden klare und deutliche mikroskopische Bilder liefern kann. Es verfügt über eine eingebaute Feldblende und Aperturblende, die effektiv den Beobachtungsbereich steuern, den Kontrast anpassen und die Mitte der Feldblende justierbar machen.

Durchlichtbeleuchtungssystem

Eingebautes Halogenlampenbeleuchtungsgerät: Verwendung einer 6V30W Halogenlampe (mit einstellbarer Helligkeit), die klare und deutliche mikroskopische Beobachtungsbilder liefern kann. Der Kondensor ist mit einer eingebauten Feldblende ausgestattet, und der Abbe-Kondensor hat eine numerische Apertur von N.A.1.25 mit einstellbarer Höhenverstellung.

FL8000W Konfigurationstabelle des Computer-W Gold

Hinweis: "." ist Standard; "O" ist optional

FMIA2025 Echte Metallografische Bildanalysesoftware

Die FMIA2025 Metallografische Bildanalysesoftware ist eine brandneue Software zur Metallografie-Bildanalyse, die von unserem Unternehmen entwickelt wurde. Wir haben sie entwickelt, indem wir zunächst die metallografischen Testanforderungen von Gießereien, Automobilzulieferern, Wärmebehandlungsunternehmen, der Lagerstahlindustrie, der Energiewirtschaft, der Bahnindustrie und verschiedenen relevanten Testunternehmen integriert haben. Um die Produktqualität zu verbessern und die Testfähigkeiten verschiedener Labore zu unterstützen, haben wir Anforderungen und Vorschläge von Experten aus verschiedenen Branchen gesammelt und schließlich dieses System eingeführt.

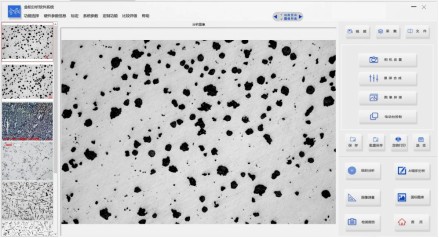

Die FMIA2025-Version der Metallografischen Bildanalysesoftware wurde umfassend überarbeitet und aktualisiert. Das System deckt eine große Anzahl nationaler und internationaler metallografischer Teststandards ab und integriert sowohl quantitative als auch qualitative Analysefunktionen. Es wurden neue Funktionen wie Tiefenschärfensynthese und Bildfeldzusammenfügung hinzugefügt. Mit einer übersichtlichen Oberfläche ermöglicht es die kontinuierliche Aufnahme von Mehrfeldbildern und die zentrale Mikrostrukturanalyse von Bildern. Die Bedienung ist benutzerfreundlicher und eliminiert die umständlichen Schritte früherer Softwareversionen, wodurch Tests schneller und effizienter durchgeführt werden können.

Wir haben ein komplett neues Set an "professionell-präzise-effizient" Metallografie-Analysewerkzeugen entwickelt, um die metallografische Analyse zu vereinfachen.

Die nationale Standardbibliothek der Software umfasst Hunderte von Kategorien, die im Wesentlichen die gängigen metallografischen Standards abdecken unddie metallografischen Analyse- und Testanforderungen der meisten Institutionen erfüllen. Relevante Kategorien können je nach den Anforderungen verschiedener Branchen geöffnet werden, um branchenspezifische Testanforderungen zu erfüllen. Alle Module können lebenslang kostenlos genutzt werden, und Standard-Updates werden ebenfalls lebenslang kostenlos bereitgestellt.

Angesichts der ständigen Zunahme neuer Materialien und importierter Materialklassen können für Materialien und Bewertungsstandards, die noch nicht in der Software enthalten sind, individuelle Anpassungen und Einträge vorgenommen werden.

Produktvorteile und Funktionsbeschreibung der FMIA2025 Metallografischen Bildanalysesoftware：

● Stapelverarbeitung, Aufnahme und Archivierung von Videoaufnahmen: Es bietet Stapelverarbeitungsfunktionen wie Stapelaufnahme, Stapelbenennung, Stapelspeicherung und Stapeldruck in fester Vergrößerung. Diese Funktionen machen die Stichprobenprüfung bequemer und effizienter.

       ● Kameraeinstellungen: Es unterstützt die Anpassung von Funktionen wie Belichtungszeit, Gain, Schärfe, Sättigung, Gamma-Wert, Kontrast, Helligkeit, Weißabgleich und Schwarzabgleich.

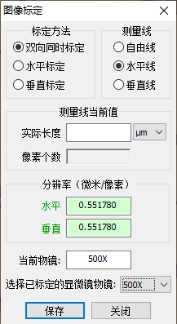

● Bildkalibrierung: Die Kalibrierungsfunktion wurde vollständig aktualisiert, wodurch die Parameterkalibrierung für alle Objektive mit einem Klick abgeschlossen werden kann. Im Vergleich zur ursprünglichen Kalibrierungsmethode ist die neue Methode benutzerfreundlicher und schneller.

● Bildverarbeitungsfunktionen: Dazu gehören Funktionen wie Farbtrennung, Graustufenkonvertierung, Schwellenwertsegmentierung, Binarisierungsverarbeitung, Bildverbesserung, Inversanpassung, Schärfenanpassung, Kratzer- und Fleckenentfernung sowie Bildhistogramm.

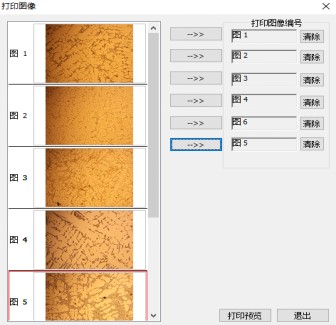

        ● Festvergrößerungs-Druckfunktion: Es unterstützt Funktionen wie Festvergrößerungsdruck mehrerer Bilder, benutzerdefinierte Bildbenennung, Skalenparametereinstellung, Export in PDF/Word/Excel-Formate und Druckvorschau.

● Bildmessung und Archivierung: Es stehen verschiedene Messwerkzeuge zur Verfügung (einschließlich Abstand, Winkel, eingeschlossener Winkel zwischen zwei Linien, Rechteck, Abstand von Punkt zu Linie, Ellipse, Polygon, Abstand zwischen parallelen Linien, Dreipunktbogen, Dreipunktkreis usw.). Es unterstützt das Zeichnen von Pfeilen, das Hinzufügen von Textanmerkungen, das Einfügen von Hilfslinien und die Anpassung der Linienstärke. Mehrere Längeneinheiten sind wählbar; Farbe, Größe und Stil der Schriftart für Messdaten sind ebenfalls anpassbar. Messdaten können zusammengefasst und als Excel-Tabelle exportiert werden.

● Mikrostrukturanalysefunktion: Die Softwarebibliothek bietet eine Vielzahl von Standarddetektionsmodulen, die Mikrostrukturanalysestandards wie GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS abdecken. Standardnummern in der Softwarebibliothek können aktualisiert werden, und neue Standards stehen für kostenlose Upgrades zur Verfügung. Es bietet drei metallografische Bewertungsfunktionen: automatisch, vergleichend und unterstützend. Die Funktion ist einfach zu bedienen, übersichtlich, effizient und gewährleistet präzise und zuverlässige Messungen.

● Erweiterte Funktionsmodule: EDF-Funktion (Erweiterte Tiefenschärfe), Bildzusammenfügungsfunktion / Bildmosaikfunktion

● Erweiterte Anpassungsfunktionen: Benutzerdefinierte Mikroskopmotorsteuerungsfunktion, Bildkonfokalfunktion, 3D-optische Kartierungsfunktion, Bilddatenbankfunktion usw.

● KI-Mikrostrukturanalysefunktion: Anpassbare KI-Mikrostrukturanalysemodule sind verfügbar. Es nutzt künstliche Intelligenz, um den gesamten Mikrostrukturanalyse- und -detektionsprozess abzuschließen, wodurch die automatische Identifizierung und Analyse von Materialmikrostrukturen ermöglicht wird. Der Arbeitsablauf ist einfach, was die Arbeitsbelastung des Personals verringert und die Effizienz der Materialprüfung erhöht.

● Nationale Standardbildbibliothek: Sie enthält Hunderte von Standardbildern für das Lernen und die Referenz der Kunden.

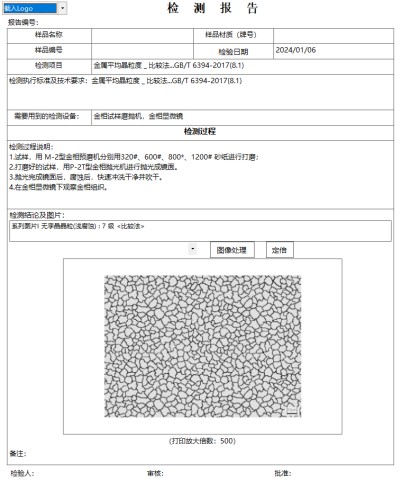

●Vielfältige Berichtsvorlagen: Es generiert automatisch metallografische Mikrostrukturanalyseberichte mit Bildern und Texten. Benutzer können wählen, ob sie Berichtsformate mit einem einzelnen Modul oder mehreren Modulen generieren möchten. Berichtsvorlagen ermöglichen Anpassungen wie das Hinzufügen von Firmenlogos, Firmennamen und Testprozessen. Benutzerdefinierte Berichtsvorlagen können nach spezifischen Anforderungen erstellt werden.

Zusammensetzung der FMIA2025-Version der Metallografie-Analysesoftware:

1. Softwareprogramm FMIA2025 (USB-Stick);

2.Verschlüsselungs-Dongle: USB-Typ + dynamische Code-Verifizierung;

3.Schriftliche Materialien: Benutzerhandbuch (auf dem USB-Stick gespeichert);

4.Mikrometerskala: Teilungswert 0,01mm.

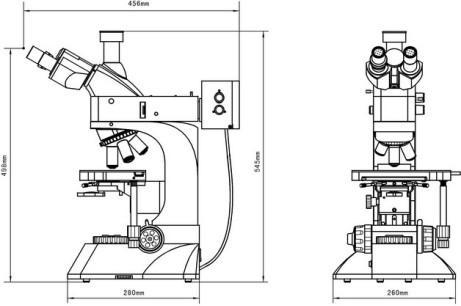

FL8000WComputerisiertes Metallografiemikroskop Maßezeichnung：
