RX-50MW Computerisiertes Forschungs-Metallurgiemikroskop

Das RX-50MW Computerisierte Forschungs-Metallurgiemikroskop ist ein trinokulares aufrechtes Metallurgiemikroskop. Es vereint eine Reihe von wegweisenden Funktionen, und sein Design sowie seine Leistung entsprechen internationalen Spitzentrends, um ein neues Muster im industriellen Bereich zu etablieren. Es bietet mehrere Beobachtungsfunktionen wie reflektiertes Hellfeld, reflektiertes Dunkelfeld, durchfallendes Hellfeld, durchfallend-reflektiertes polarisiertes Licht und reflektierten Differentialinterferenzkontrast.

Hochaugenpunkt-Ultraweitwinkel-Planokular

Das Sichtfeld des Okulars für die RX-50M-Serie wurde von den traditionellen 22 mm auf 25 mm erweitert und bietet einen flacheren Beobachtungsbereich. Der größere Dioptrien-Einstellbereich kann die Nutzungsanforderungen mehrerer Benutzer erfüllen.

Professionelles Unendlich-Arbeitsabstand-Halbapochromat-Objektiv

Die Objektive der RX-50M-Serie verwenden hochtransparente Linsen und fortschrittliche Beschichtungstechnologie, um die natürliche Farbe der Proben originalgetreu wiederzugeben. Eine einzelne Linse ermöglicht Hellfeld-, Dunkelfeld-, polarisiertes Licht- und Differentialinterferenzbeobachtung. Das halbapochromatische Design zeichnet sich durch eine hervorragende chromatische Aberrationskorrektur aus und verbessert den Kontrast und die Klarheit der beobachteten Bilder.

Nomarski-Differentialinterferenzkontrast (DIC)-System

Das neu entwickelte U-DICR-Differentialinterferenzmodul kann subtile Höhenunterschiede, die unter Hellfeldbeobachtung nicht erkannt werden können, in hochkontrastreiche Helligkeitsunterschiede umwandeln und in der Form eines dreidimensionalen Reliefs darstellen, wie z.B. LCD-Leitpartikel und Kratzer auf der Oberfläche von Präzisionsscheiben.

Konfigurationsliste des RX-50MW Computerisierten Forschungs-Metallurgiemikroskops

Hinweis: "." ist Standard; "O" ist optional

FMIA2025 Originale Metallographie-Bildanalysesoftware

Die FMIA2025 Metallographie-Bildanalysesoftware ist eine brandneue Metallographie-Bildanalysesoftware, die von unserem Unternehmen entwickelt wurde. Wir haben sie entwickelt, indem wir zunächst die metallographischen Testanforderungen aktueller Gießereien, Automobilzulieferer, Wärmebehandlungsunternehmen, Lagerstahlindustrie, Energiesystemindustrie, Eisenbahnkomponentenindustrie und verschiedener relevanter Testunternehmen integriert haben. Dann, um die Produktqualifikationsraten zu verbessern und die Testfähigkeiten verschiedener Labore zu unterstützen, haben wir Anforderungen und Vorschläge von Experten verschiedener Branchen gesammelt und schließlich dieses System eingeführt.

Die FMIA2025-Version der Metallographie-Bildanalysesoftware wurde umfassend überarbeitet und aktualisiert. Das System deckt eine große Anzahl nationaler und internationaler metallographischer Teststandards ab und integriert sowohl quantitative als auch qualitative Analysefunktionen. Es wurden neue Funktionen wie Tiefenschärfensynthese und Bildfeldzusammensetzung hinzugefügt. Mit einer übersichtlichen Oberfläche ermöglicht es die kontinuierliche Aufnahme von Mehrfeldbildern und die zentrale Mikrostrukturanalyse von Bildern. Die Bedienung ist bequemer, wodurch die umständlichen Schritte früherer Softwareversionen entfallen und Tests schneller und effizienter durchgeführt werden können.

Wir haben ein komplett neues Set an "professionell-genau-effizient" Metallographie-Analysewerkzeugen entwickelt, um die metallographische Analyse zu vereinfachen.

Die nationale Standardbibliothek des Softwaresystems enthält Hunderte von Kategorien und deckt damit grundsätzlich häufig verwendete metallographische Standards ab, die den metallographischen Analyse- und Testanforderungen der meisten Institutionen entsprechen. Relevante Kategorien können je nach den Anforderungen verschiedener Branchen geöffnet werden, um branchenspezifische Testanforderungen zu erfüllen. Alle Module können lebenslang kostenlos genutzt werden, und Standard-Updates werden ebenfalls lebenslang kostenlos bereitgestellt.

Angesichts der kontinuierlichen Zunahme neuer Materialien und importierter Materialgüter können für Materialien und Bewertungsstandards, die noch nicht in der Software enthalten sind, individuelle Anpassungen und Einträge separat bereitgestellt werden.

Produktvorteile und Funktionsbeschreibung der FMIA2025 Metallographie-Bildanalysesoftware：

● Stapelaufnahme, Erfassung und Archivierung von Videoaufnahmen: Es bietet Stapelverarbeitungsfunktionen für mehrere Bilder wie Stapelaufnahme, Stapelnamenvergabe, Stapelspeicherung und Stapeldruck in fester Vergrößerung. Diese Funktionen machen den Stichprobenprüfprozess bequemer und effizienter.

       ● Kameraeinstellungen: Es unterstützt die Anpassung von Funktionen wie Belichtungszeit, Verstärkung, Schärfe, Sättigung, Gammawert, Kontrast, Helligkeit, Weißabgleich und Schwarzabgleich.

● Bildkalibrierung: Die Kalibrierungsfunktion wurde vollständig aktualisiert, wodurch die Parameterkalibrierung für alle Objektive mit einem Klick abgeschlossen werden kann. Im Vergleich zur ursprünglichen Kalibrierungsmethode ist die neue Kalibrierungsmethode benutzerfreundlicher und schneller in der Bedienung.

● Bildverarbeitungsfunktionen: Es umfasst Funktionen wie Farbtrennung, Graustufenkonvertierung, Schwellenwertsegmentierung, Binarisierungsverarbeitung, Bildverbesserung, Inversanpassung, Schärfenanpassung, Kratzer- und Fleckenentfernung sowie Bildhistogramm.

        ● Festvergrößerungsdruckfunktion: Es unterstützt Funktionen wie Festvergrößerungsdruck mehrerer Bilder, benutzerdefinierte Bildbenennung, Skalenparametereinstellung, Export in PDF/Word/Excel-Formate und Druckvorschau.

● Bildmessung und Archivierung: Eine Vielzahl von Messwerkzeugen ist verfügbar (einschließlich Entfernung, Winkel, eingeschlossener Winkel zwischen zwei Linien, Rechteck, Entfernung von Punkt zu Linie, Ellipse, Polygon, Abstand zwischen parallelen Linien, Drei-Punkt-Bogen, Drei-Punkt-Kreis usw.). Es unterstützt das Zeichnen von Pfeilen, das Hinzufügen von Textanmerkungen, das Einfügen von Hilfslinien und das Anpassen der Linienstärke. Mehrere Längeneinheiten sind auswählbar; Farbe, Größe und Stil der Schriftart für Messdaten sind ebenfalls anpassbar. Messdaten können zusammengefasst und als Excel-Tabelle exportiert werden.

● Mikrostrukturanalysefunktion: Die Softwarebibliothek bietet eine breite Palette an Standarddetektionsmodulen, die Mikrostrukturanalysestandards wie GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS abdecken. Standardnummern in der Softwarebibliothek können aktualisiert werden, und neue Standards stehen für kostenlose Upgrades zur Verfügung. Es bietet drei metallographische Bewertungsfunktionen: automatisch, vergleichend und unterstützend. Die Funktion ist benutzerfreundlich, übersichtlich, effizient und gewährleistet genaue und zuverlässige Messungen.

● Erweiterte Funktionsmodule: EDF (Extended Depth of Field)-Funktion, Bildzusammensetzungsfunktion / Bildmosaikfunktion

● Erweiterte Anpassungsfunktionen: Benutzerdefinierte Mikroskopmotorsteuerungsfunktion, Bildkonfokalfunktion, 3D-optische Kartierungsfunktion, Bilddatenbankfunktion usw.

● KI-Mikrostrukturanalysefunktion: Anpassbare KI-Mikrostrukturanalysemodule sind verfügbar. Es nutzt künstliche Intelligenz, um den gesamten Mikrostrukturanalyse- und Detektionsprozess abzuschließen, wodurch die automatische Identifizierung und Analyse von Materialmikrostrukturen ermöglicht wird. Der Betriebsprozess ist einfach, was die Arbeitsbelastung des Personals verringert und die Effizienz der Materialdetektion verbessert.

● Nationale Standardbildbibliothek: Sie enthält Hunderte von nationalen Standardbildern zum Lernen und Referenzieren für Kunden.

●Vielfältige Berichtsvorlagen: Es generiert automatisch metallographische Mikrostrukturanalyseberichte mit Bildern und Texten. Benutzer können wählen, ob sie Berichtsformate mit einem einzelnen Modul oder mehreren Modulen generieren möchten. Berichtsvorlagen ermöglichen Änderungen wie das Hinzufügen von Firmenlogos, Firmennamen und Testprozessen. Benutzerdefinierte Berichtsvorlagen können nach spezifischen Anforderungen erstellt werden.

Zusammensetzung des FMIA2025-Version Metallographie-Analysesoftwaresystems:

1. Softwareprogramm FMIA2025 (USB-Stick);

2.Verschlüsselungs-Dongle: USB-Typ + dynamische Code-Verifizierung;

3.Schriftliche Materialien: Benutzerhandbuch (auf dem USB-Stick gespeichert);

4.Mikrometerskala: Teilungswert 0,01 mm.

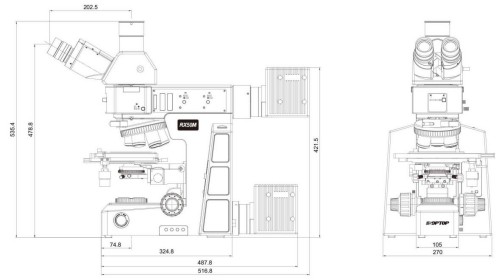

Maßzeichnung des RX-50MW Computerisierten Forschungs-Metallurgiemikroskops：
