Software-Übersicht

    Die FHF2024 Weld Penetration Measurement Software ist eine eigenständig von unserem Unternehmen entwickelte Lösung, die primär die Anforderungen an die Schweißnahtqualitätsprüfung für Baustahl, Edelstahlnahtschweißen, Aluminiumlegierungsschweißen und andere Schweißverfahren erfüllt. Sie eignet sich für Automobilhersteller von Komplettfahrzeugen und Teilen, die Druckbehälterindustrie, strukturelle Schweißprozessprüfungen, die Bewertung der Schweißqualität in der Luft- und Raumfahrt sowie die Prüfung aller Schweißtypen.

      Die Software kann die Schweißnahttiefe, Schweißnahtbreite, Schweißnahtverstärkung und Porendurchmesser messen. Gleichzeitig ermöglicht sie die makroskopische Beobachtung von Schweißfehlern wie Schweißporen, Schlackeneinschlüssen, Rissen, unvollständiger Durchdringung, mangelnder Verschmelzung und Unterschnitt. Sie unterstützt benutzerdefinierte Messpunkte zur Erstellung unternehmensspezifischer Messvorlagen und ermöglicht es Benutzern, Schweißqualitäts-Screening-Parameter zu definieren, um automatisch OK/NG-Urteile zu generieren. Schließlich können Daten exportiert und Prüfberichte erstellt werden. Darüber hinaus bietet die Software Bildverarbeitungsfunktionen wie das Überlagern von Text und Maßstabslinien auf Bildern.

Kompatibel mit gängigen Betriebssystemen wie Windows 10 und Windows 11, kann die Software die Arbeitsleistung von Qualitätsprüfern effektiv verbessern. Sie bietet auch Dienstleistungen für Unternehmen zur Erstellung standardisierter Berichte und zur Überwachung des Gesamttrends der Schweißqualität. Mit einer benutzerfreundlichen Oberfläche ist die Software einfach zu bedienen und zu beherrschen.

Einführung in die grundlegendenSoftwarefunktionen

1. Datenbankverwaltungssystem: Alle Messaufzeichnungen werden automatisch in der Datenbank gespeichert, um Datenverlust durch Fehlbedienung zu verhindern. Die Datenbank unterstützt nachfolgende Funktionen wie Datenfilterung, Suche und Export. Derzeit wurde verifiziert, dass die Software 5.000 Datensätze und Originalbilder speichern und abfragen kann. Prinzipiell gibt es keine Obergrenze für die Anzahl der Dateneinträge, die nur vom Speicherplatz der Computerhardware abhängt.

2.Stapelprüfungsfunktion: Benutzer können Werkstücknummern für zentrale Prüfungen anpassen, wobei alle Prüfdaten automatisch aufgezeichnet werden. Die Software ermöglicht auch den benutzerdefinierten Stapelexport von Prüfberichten basierend auf den gemessenen Daten.

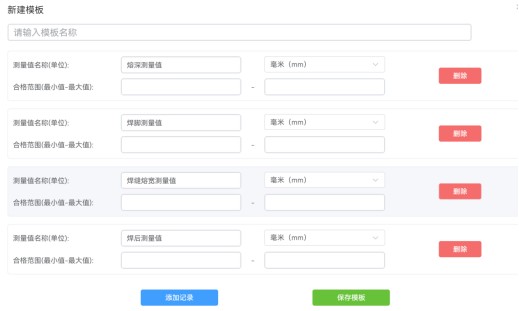

3. Anpassbare Prüfvorlagen: Unternehmen können Prüfpunkte wie Schweißnahttiefe, Schweißnahtbreite, Schweißnahtverstärkung, Porendurchmesser, Schweißporen und Schlackeneinschlüsse definieren und OK/NG-Beurteilungsschwellenwerte festlegen, um unternehmensspezifische Prüfvorlagen zu erstellen.

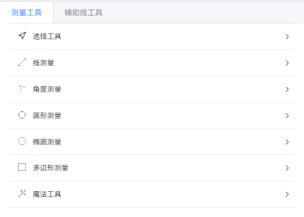

1. Vielfältige Messwerkzeuge: Die Schweißnahttiefenmessung besteht hauptsächlich aus drei Funktionen: Messlinienzeichnung, Hilfslinienzeichnung und Anzeige der Messergebnisse. Sie ist mit verschiedenen Messwerkzeugen ausgestattet, darunter Gerade, Polylinie, Punkt-Linien-Abstand, Winkel, Zwei-Punkt-Kreis, Drei-Punkt-Kreis, Ellipse, Rechteck und Polygon.

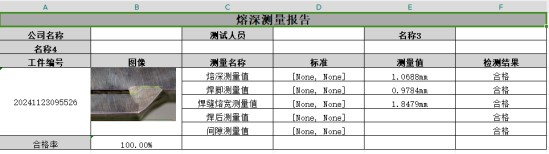

1. Grafische und textuelle Berichterstellung: Sie unterstützt den Export von drei Berichtsformaten, darunter Word, Excel und PDF. Die Software ermöglicht benutzerdefinierte Einstellungen von Berichtstabellen zur Erstellung unternehmensspezifischer Berichte, mit der Flexibilität, Einträge nach Bedarf hinzuzufügen oder zu entfernen.
