Grundfunktionen

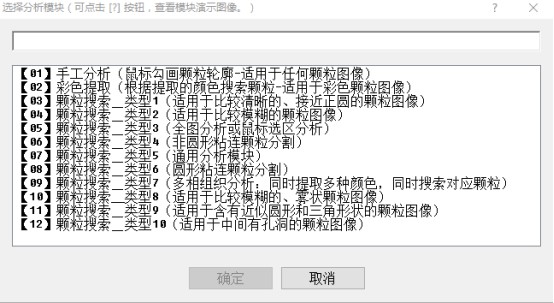

Bildanalysemodul

【01】Manuelle Analyse (Partikelkonturerfassung per Maus – geeignet für beliebige Partikelbilder)Partikelkonturen durch Mauslinienzeichnung erfassen, um Durchmesser, Umfang, Fläche, Haupt- und Nebenachse jedes Partikels sowie Gesamtfläche des Analyseziels, Gesamtpartikelanzahl, Partikelanzahl pro Quadratmillimeter und Phasenflächenanteil zu berechnen. Die aktuelle Zeichnung kann als Datei gespeichert und in die Software geladen werden.

(Softwareoberfläche)

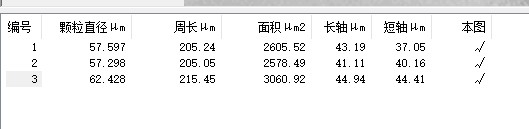

(Datenliste)

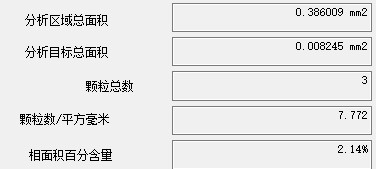

(Analysedaten)

(Analysebericht)

【02】Farbextraktion (Partikelerkennung basierend auf extrahierten Farben – geeignet für farbige Partikelbilder)Partikelfarbe per Maus im Bild auswählen, Extraktionsparameter einstellen und qualifizierte Partikel extrahieren. Berechnet Durchmesser, Umfang und Fläche jedes Partikels sowie Gesamtanzahl, Phasenflächenanteil, maximalen/minimalen/ durchschnittlichen Partikeldurchmesser.

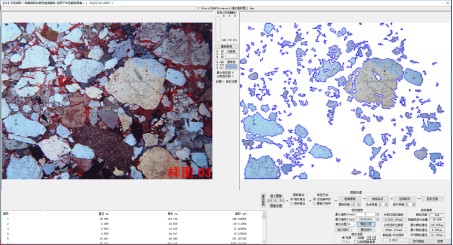

(Softwareoberfläche)

(Analysedaten)

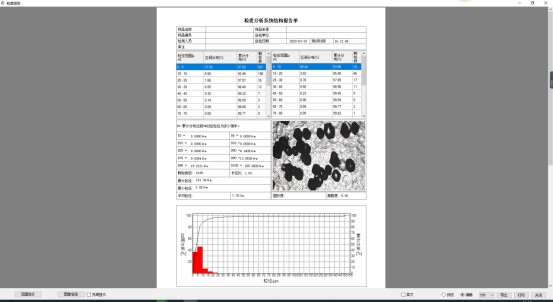

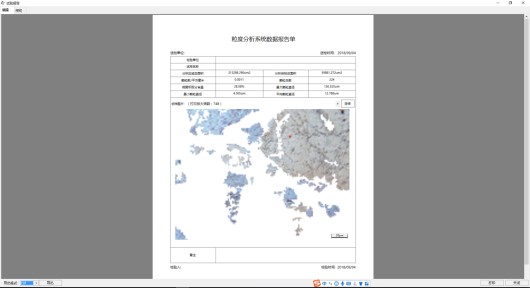

(Druckbericht, Format 1)

(Druckbericht, Format 2)

【03】Partikelerkennung – Typ 1 (für klare, kreisähnliche Partikelbilder)Erkennt qualifizierte Partikel basierend auf Detektionsparametern. Berechnet Umfang, Fläche, Haupt-/Nebenachse, Durchmesser jedes Partikels sowie Gesamtpartikelfläche, Flächenanteil, Partikelanzahl, Durchschnittsdurchmesser, Partikel pro mm², DN10/50/90, DS10/50/90. Statistiert Partikelanzahl, Verteilungs- und kumulative Prozente pro Durchmesserintervall mit Diagrammen.

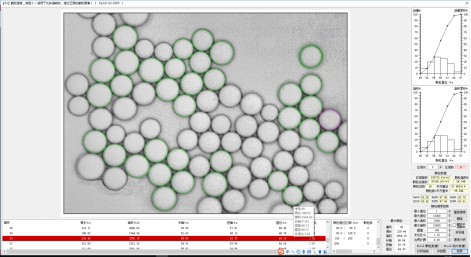

 (Softwareoberfläche)

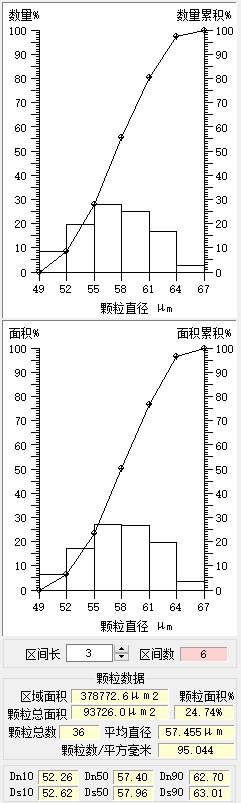

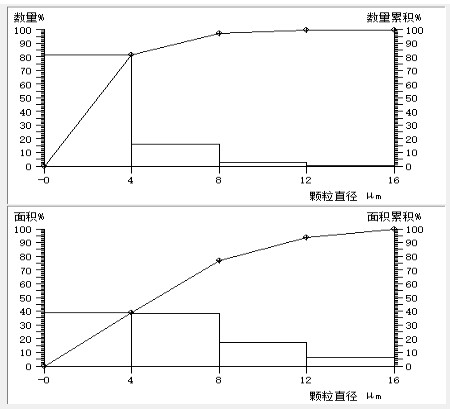

(Diagramm und Screenshot der Analysedaten)

(Partikelerkennungsparameter)

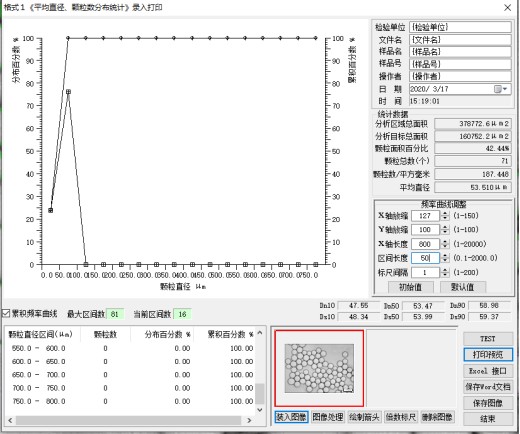

(Berichtbearbeitungsoberfläche)

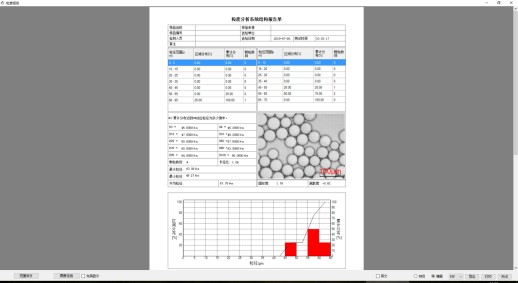

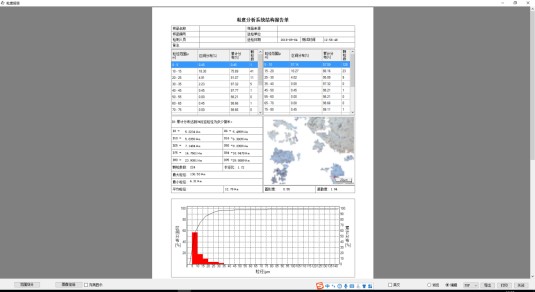

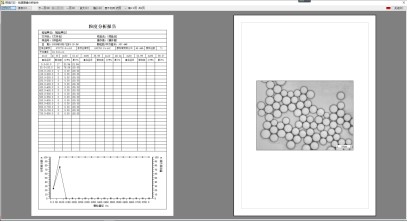

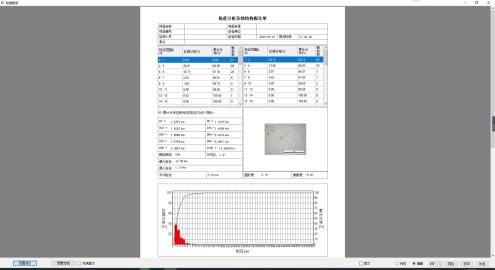

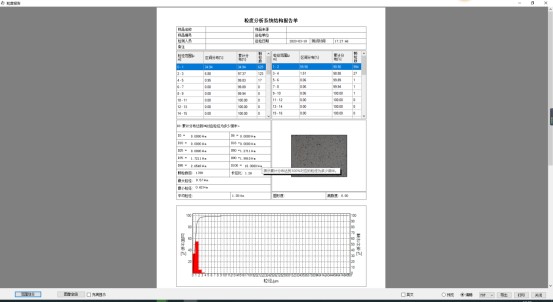

                                 (Druckbericht)

【04】Partikelerkennung – Typ 2 (für unscharfe Partikelbilder)Erkennt qualifizierte Partikel basierend auf Detektionsparametern. Berechnet Umfang, Fläche, Haupt-/Nebenachse, Durchmesser jedes Partikels sowie Gesamtanzahl, Gesamtfläche, Flächenanteil, Durchschnittsdurchmesser und Partikel pro mm².

(Softwareoberfläche)

(Datenliste)

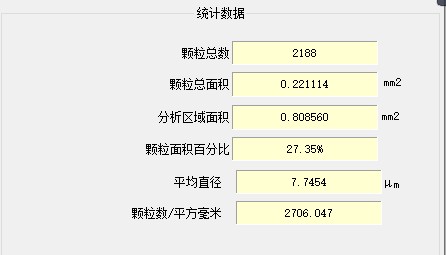

(Statistische Daten)

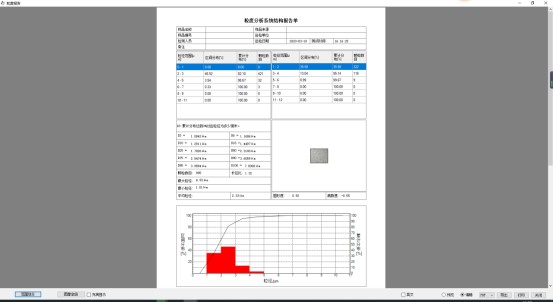

(Druckbericht)

【05】Partikelerkennung – Typ 3 (Ganzbildanalyse oder Mausauswahlanalyse)Erkennt qualifizierte Partikel basierend auf Detektionsparametern. Berechnet Umfang, Fläche, Haupt-/Nebenachse, Durchmesser und Formverhältnis jedes Partikels. Statistiert Gesamtfläche des Analyseziels, Anzahl abgeschnittener Partikel und Gesamtpartikelanzahl. Vor der Partikelerkennung kann eine Bereichsauswahl erfolgen.

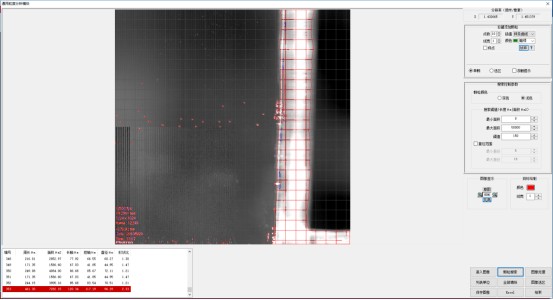

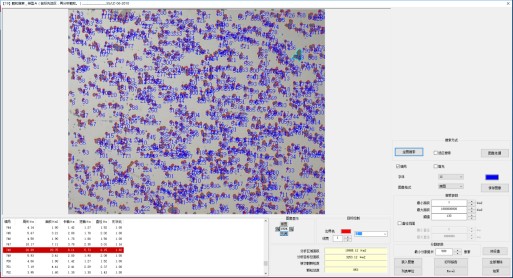

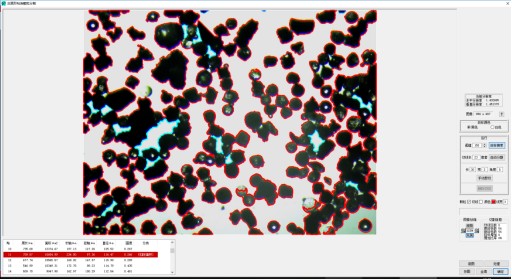

(Moduloberfläche)

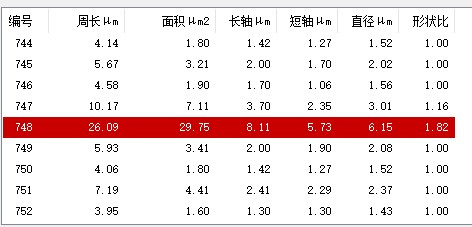

(Datenliste)

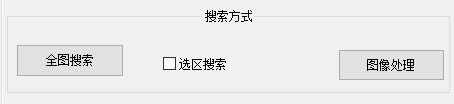

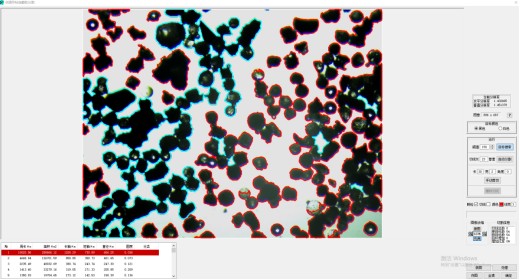

（Suchmodusauswahl）

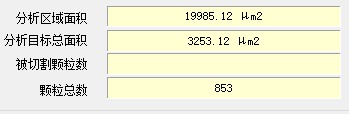

（Statistische Daten）

Druckbericht

【06】Partikelerkennung – Typ 4 (Segmentierung nichtrunder agglomerierter Partikel)Automatische Segmentierung nichtrunder Partikelaggregate mit zusätzlichen manuellen Bearbeitungswerkzeugen.

Bildladen:

Partikelerkennung:

Automatische Partikelsegmentierung

Manuelle Werkzeuge

Manuelle Auswahl eines Analysebereichs sowie individuelle Partikelhinzufügung/-entfernung：

Automatische Erkennung aller Bildpartikel：

【08】Partikelerkennung – Typ 6 (Segmentierung runder agglomerierter Partikel)

Originalbild laden:

Statistische Daten, Druckbericht

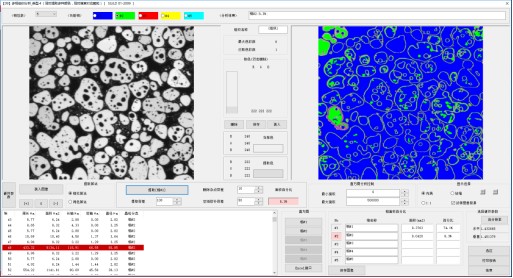

【09】Mehrphasen-Mikrostrukturanalyse – Typ 7 (Gleichzeitige Extraktion mehrerer Farben und Phasenerkennung)Extrahiert 5 Mikrostrukturfarben per Maus. Berechnet basierend auf Detektionsparametern Umfang, Fläche, Haupt-/Nebenachse und Durchmesser jedes Partikels der Zielmikrostruktur sowie automatisch deren Gesamtfläche und Flächenanteil.

(Moduloberfläche)

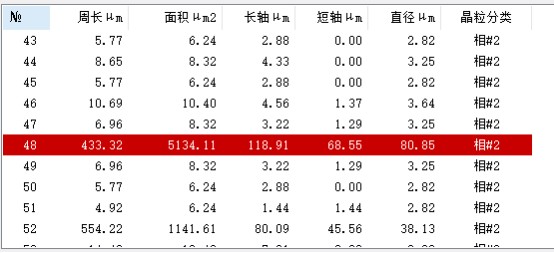

(Datenliste)

（Statistische Daten）

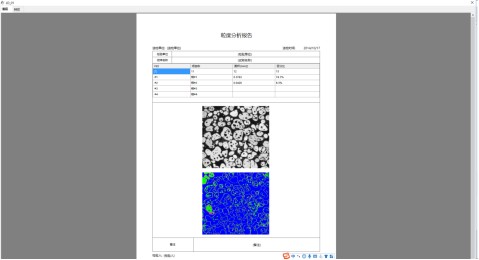

（Druckbericht）

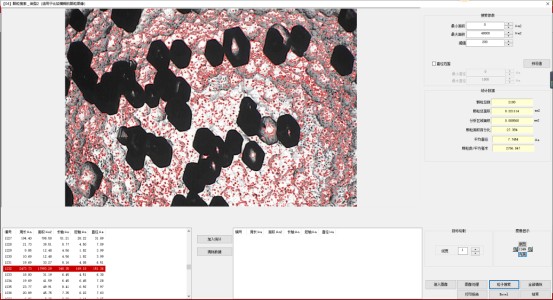

【10】Partikelerkennung – Typ 8 (für unscharfe/neblige Partikelbilder)Identifiziert qualifizierte Partikel basierend auf Detektionsparametern. Berechnet Umfang, Fläche, Haupt-/Nebenachse, Durchmesser und Formverhältnis jedes Partikels sowie Gesamtanzahl, Flächenanteil, Partikel pro mm², Durchschnittsdurchmesser, Gesamtfläche, DN10/50/90, DS10/50/90 mit Statistikkarten.

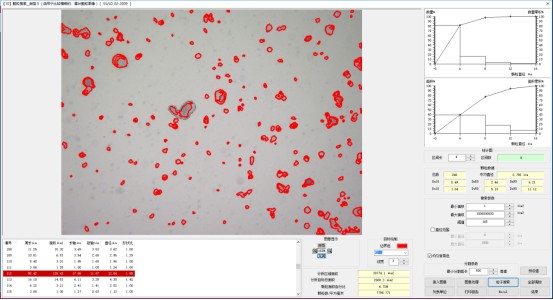

(Softwareoberfläche)

（Statistische Daten）

（Statistisches Diagramm）

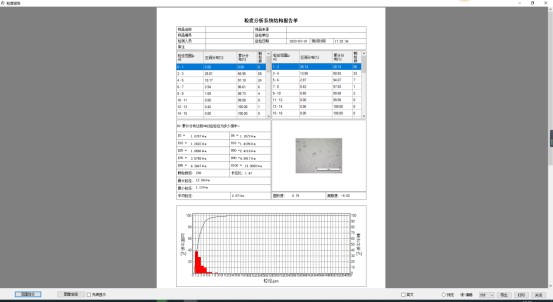

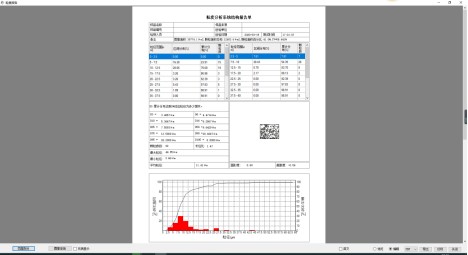

（Druckbericht）

【11】Partikelerkennung – Typ 9 (für Partikelbilder mit kreis-/dreieckähnlichen Formen)Identifiziert qualifizierte Partikel basierend auf Detektionsparametern. Berechnet Umfang, Fläche, Haupt-/Nebenachse, Durchmesser und Längenverhältnis jedes Partikels, klassifiziert dessen Form (rechteckig, eckig, sonstige) sowie Menge und Gesamtfläche jedes Partikeltyps. Statistiert Gesamtanzahl, Partikel pro mm², Gesamtfläche, Flächenanteil mit Diagrammen. Manuelle Partikelhinzufügung per Mauswerkzeug und Attributänderung einzelner Partikel möglich.

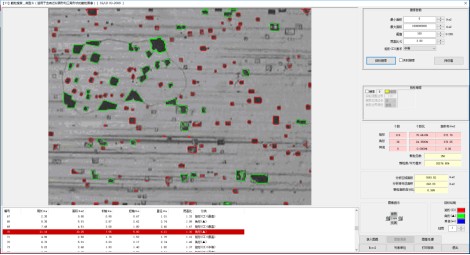

(Softwareoberfläche)

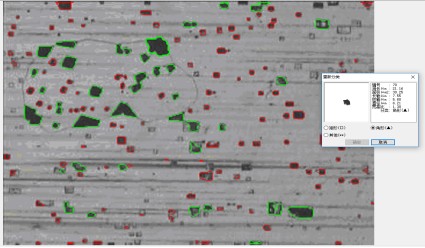

（Rechtsklick auf Partikel zur Attributänderung）

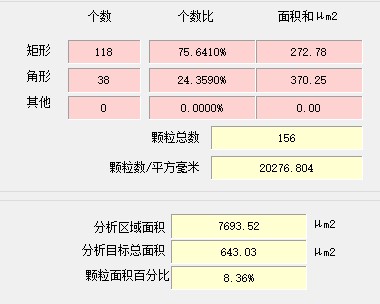

(Datenstatistikdiagramm)

(Druckbericht)

【12】Partikelerkennung – Typ 10 (für Partikelbilder mit inneren Hohlräumen)Identifiziert qualifizierte Partikel basierend auf Detektionsparametern. Berechnet Umfang, Fläche, Haupt-/Nebenachse, Durchmesser, Formverhältnis, Koordinaten und Attribut (massiv/hohl) jedes Partikels. Statistiert Gesamtanzahl, Durchschnittsdurchmesser, Fläche massiver/hohler Partikel, Gesamtfläche und Flächenanteil.

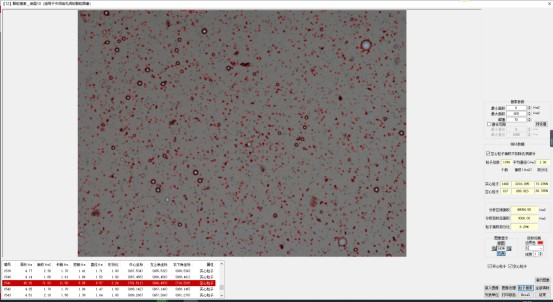

(Softwareoberfläche)

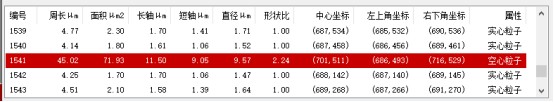

(Datenliste)

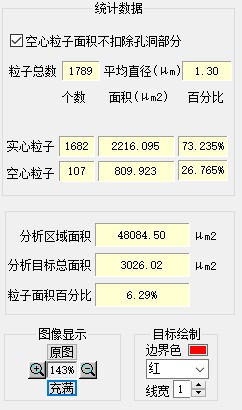

(Statistische Daten)

(Druckbericht)
