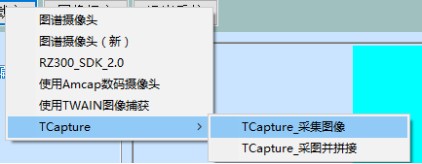

1. Videoaufnahme und manuelle Bildzusammenführung

(VideoImageAcquisition)

(Manual Image Stitching)

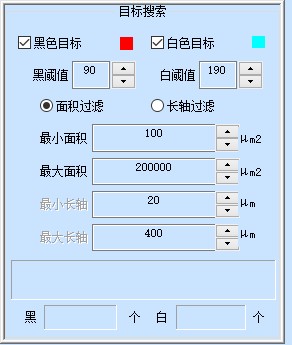

2. Detektionsparameter einstellen

In der Praxis sind die Probenbedingungen relativ komplex. Es ist notwendig, die Detektionsparameter anzupassen, um die gewünschten Partikel zu identifizieren.

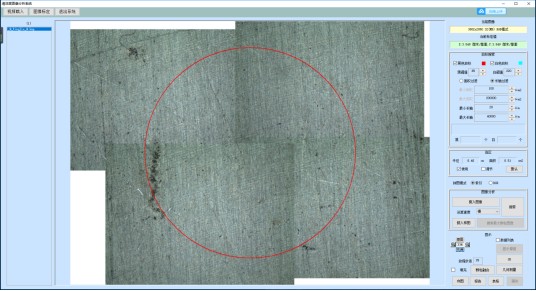

3. ROI-Auswahl: Die Software analysiert nur Partikel innerhalb des ausgewählten Bereichs.

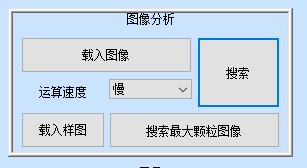

4.Bildanalyse:

·Bild laden: Importieren Sie auf der Festplatte gespeicherte Bilder.

·Beispielbild laden: Importieren Sie voreingestellte Reinheitsbilder der Software zum Testen der Softwarefunktionen.

·Bearbeitungsgeschwindigkeit: Passen Sie die Dauer der Partikeldetektion an.

·Detektion: Starten Sie die Partikeldetektion.

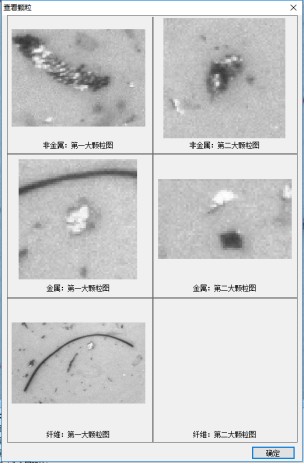

·Größte Partikelbilder detektieren: Identifizieren Sie die Bilder der größten und zweitgrößten Partikel unter Metallen, Nichtmetallen und Fasern.

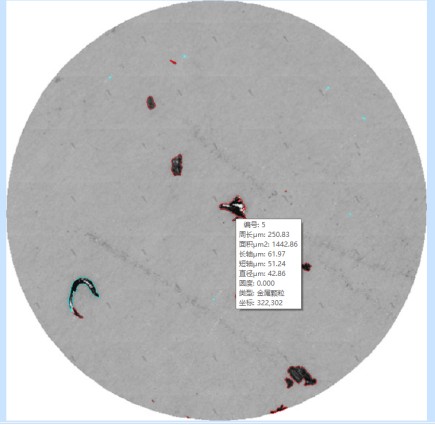

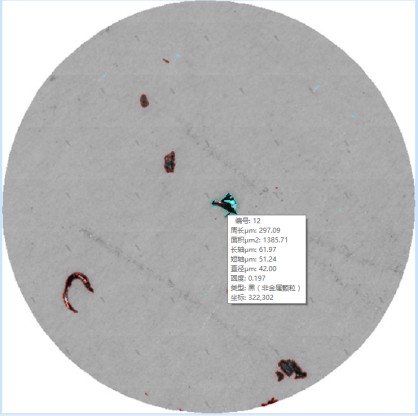

·Rechtsklick auf das analysierte Bild, um Partikel hinzuzufügen, zu löschen oder Partikeleigenschaften zu ändern

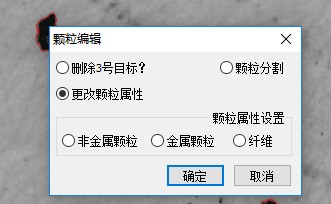

（Partikel entfernen, Partikeleigenschaften ändern und Granulometrie-Segmentierung）

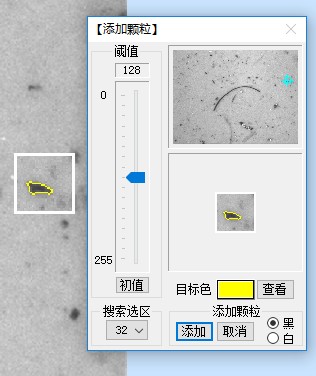

（Methode 1 zum Hinzufügen von Partikeln）

（Methode 2 zum Hinzufügen von Partikeln (in Systemeinstellungen festgelegt)

5.Partikelzusammenführung:Wenn sich die Positionen von Metall- und Nichtmetallpartikeln überlappen, ermöglicht diese Funktion der Software, die beiden Partikel zu einem einzigen Metallpartikel zusammenzuführen.

(Vor der Partikelzusammenführung)

(Nach der Partikelzusammenführung)

6.Partikelfüllung:

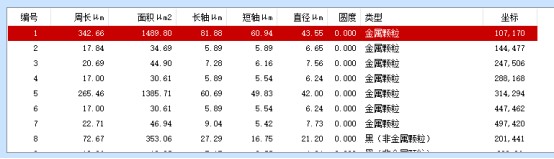

7.Analysedatenliste:

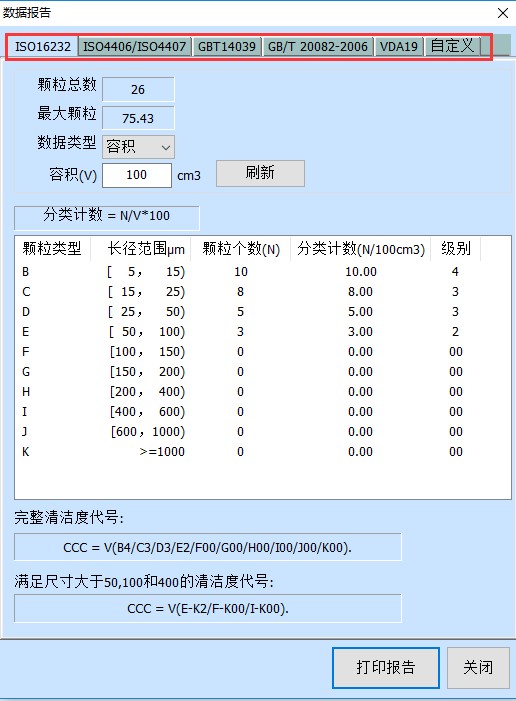

8.Unterstützung für mehrere Standards

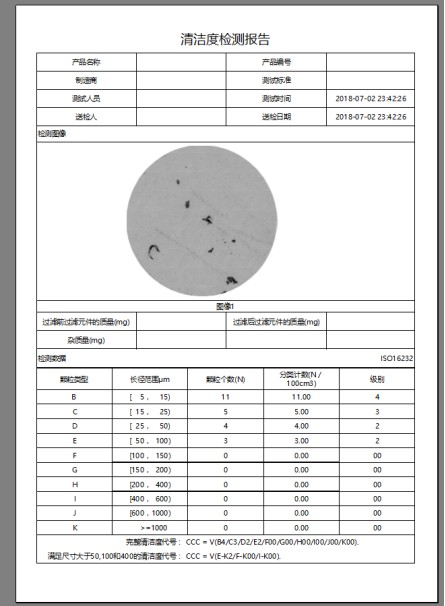

9.Berichte in WORD-, PDF- und EXCEL-Formaten verfügbar

10.Geometrische Messung

Mehrere Messwerkzeuge stehen für geometrische Messungen zur Verfügung.
