Polarisationsmikroskopie-Software ist ein unverzichtbares Instrument zur Erforschung und Identifizierung doppelbrechender Substanzen mithilfe der Polarisationseigenschaften von Licht. Sie ermöglicht Benutzern die Durchführung von Beobachtungen mit linear polarisiertem Licht, gekreuzten Polarisatoren und konoskopischer Beobachtung.

Weit verbreitet in Forschung und Prüfung in Bereichen wie Geologie, Chemieingenieurwesen, Medizin und Pharmazie, unterstützt sie auch die Kristallphasenbeobachtung von flüssigen Polymeren, Biopolymeren und Flüssigkristallmaterialien. Sie dient als ideales Werkzeug für Forschung und Lehre in wissenschaftlichen Einrichtungen und Hochschulen.

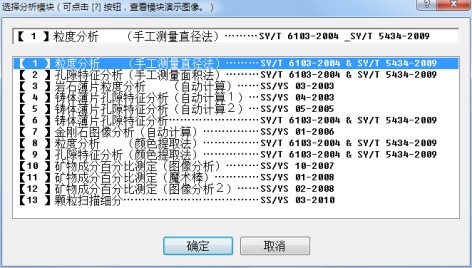

Bildanalyse

【1】 Partikelgrößenanalyse (Manuelle Durchmessermessung) ………SY/T 6103-2004 & SY/T 5434-2009

lMessung der Partikeldurchmesser durch Ziehen der Maus; Berechnung der maximalen, minimalen und durchschnittlichen Durchmesser; automatische Generierung von 4 Kurventypen einschließlich angepasster kumulativer Kurve, linearer kumulativer Kurve, Histogramm und Häufigkeitskurve; der Messvorgang kann gespeichert und geladen werden.

lAnalyseoberfläche

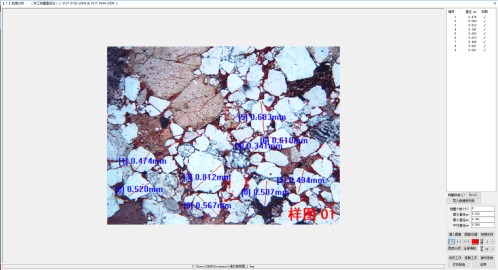

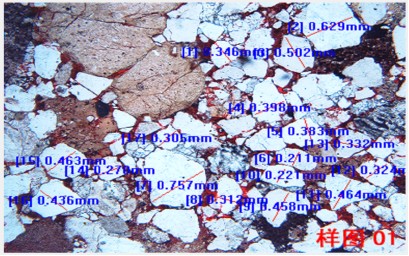

lMessscreenshot

lAnalysedaten

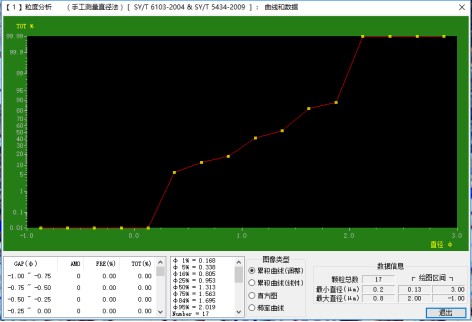

lDatenstatistikdiagramm

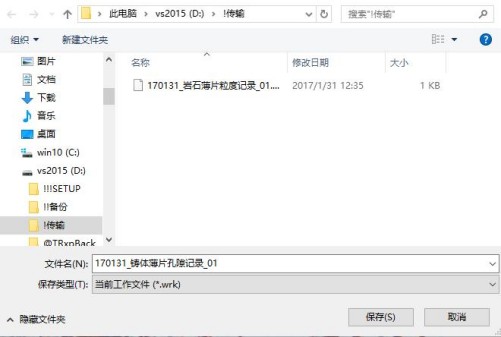

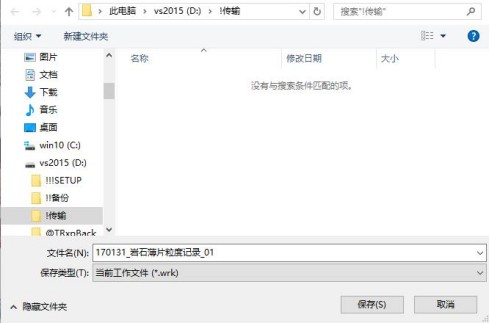

(Aktuelle Arbeit als Datei speichern)

【2】 Porencharakteristikanalyse (Manuelle Flächenmessung) ………SY/T 6103-2004 & SY/T 5434-2009

lUmreißen der Porenfläche durch Ziehen der Maus, um die Porenfläche zu erhalten, und die Software berechnet automatisch die Porosität; der Messvorgang kann gespeichert und geladen werden.

lAnalyseoberfläche

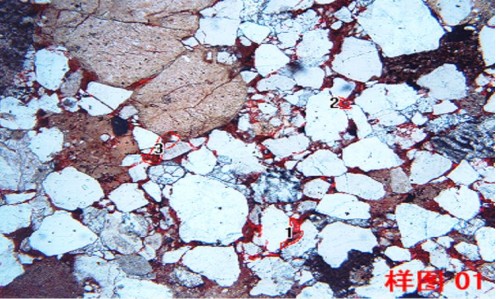

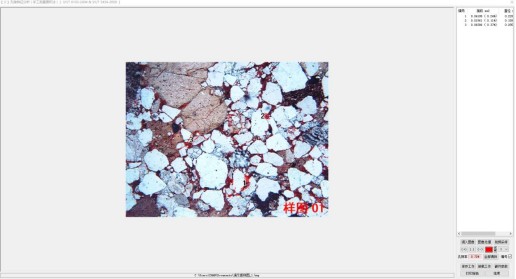

lMessprozess-Screenshot

(Aktuelle Arbeit als Datei speichern)

【3】 Partikelgrößenanalyse von Gesteinsdünnschliffen (Automatische Berechnung) ………SS/YS 03-2003

lAuswahl der Farben der zu analysierenden Partikel im Bild mit der Maus (bis zu 6 Farben verfügbar), dann Einstellung der Suchparameter zur Identifizierung der Zielpartikel und Berechnung des Partikelanteils. Gleichzeitig werden automatisch eine Reihe von Daten berechnet, einschließlich Gesamtanzahl der Partikel, durchschnittlicher Partikeldurchmesser, durchschnittliche Querschnittsfläche, durchschnittliche Schnittlänge, Feret-Durchmesser, minimaler Durchmesser, maximaler Durchmesser, durchschnittliche Länge der Nebenachse und der Anteil der Partikel mit einem Seitenverhältnis größer als 0,5.

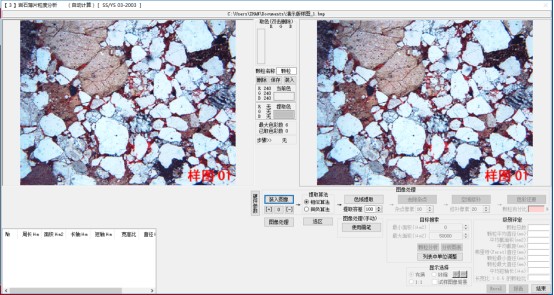

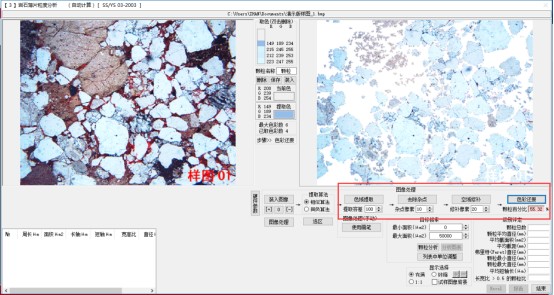

lAnalyseoberfläche

lKlicken Sie auf das Bild, um Farben auszuwählen

lDurchführen der entsprechenden Bildbearbeitung nach Bedarf

lKlicken Sie auf "Partikelanalyse", um das Bild zu verarbeiten

lAnalysedaten

【4】 Porencharakteristikanalyse von Gussdünnschliffen (Automatische Berechnung 1) ………SS/YS 04-2003

lAuswahl der Porenfarbe im Bild mit der Maus, dann Einstellung der Suchparameter zur Identifizierung der Zielporen. Die Software berechnet automatisch die Porosität sowie eine Reihe von Werten, einschließlich Gesamtanzahl der Poren, maximaler Porenradius, minimaler Porenradius und durchschnittlicher Porenradius.

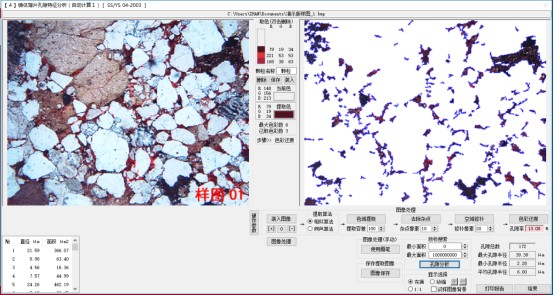

lAnalyseoberfläche

lAnalysedaten

【5】Porencharakteristikanalyse von Gussdünnschliffen (Automatische Berechnung 2) ………SS/YS 05-2005

lAuswahl der Porenfarbe im Bild mit der Maus, dann Einstellung der Suchparameter zur Identifizierung der Poren. Die Software berechnet automatisch die Porosität sowie eine Reihe von Werten, einschließlich Gesamtanzahl der Poren, maximaler Porenradius, minimaler Porenradius und durchschnittlicher Porenradius.

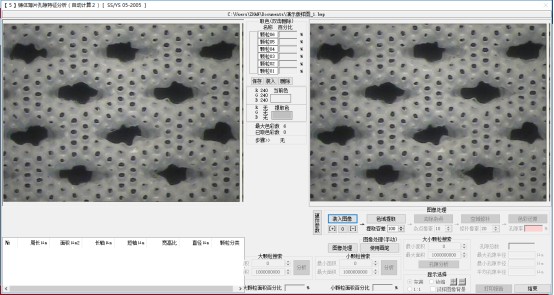

lAnalyseoberfläche

【6】Porencharakteristikanalyse von Gussdünnschliffen ………SY/T 6103-2004 & SY/T 5434-2009

lAuswahl der Porenfarbe im Bild mit der Maus, dann Einstellung der Suchparameter zur Identifizierung der Poren. Die Software berechnet automatisch die Porosität sowie eine Reihe von Werten, einschließlich Gesamtanzahl der Poren, maximaler Porenradius, minimaler Porenradius und durchschnittlicher Porenradius.

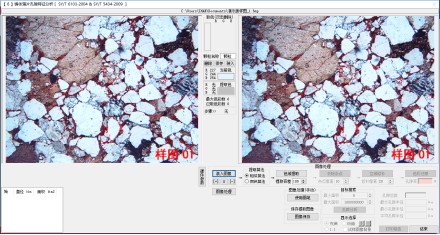

lSoftwareoberfläche

lAnalysierte Daten

【7】Diamantbildanalyse (Automatische Berechnung) ………SS/YS 01-2006

lAuswahl der Zielfarbe im Bild mit der Maus, dann Einstellung der Suchparameter zur Identifizierung von Diamantpartikeln. Die Software berechnet automatisch den Flächenanteil der Diamanten sowie eine Reihe von Werten, einschließlich Gesamtanzahl der Poren, maximaler Porenradius, minimaler Porenradius und durchschnittlicher Porenradius.

lSoftwareoberfläche

lAnalysierte Daten

【8】Partikelgrößenanalyse (Farbextraktionsmethode) ………SY/T 6103-2004 & SY/T 5434-2009

lAuswahl der Farben der zu analysierenden Partikel im Bild mit der Maus (bis zu 6 Farben verfügbar), dann Einstellung der Suchparameter zur Identifizierung der Zielpartikel und Berechnung des Partikelanteils. Gleichzeitig werden automatisch eine Reihe von Werten berechnet, einschließlich Gesamtanzahl der Partikel, durchschnittlicher Durchmesser, durchschnittliche Querschnittsfläche, durchschnittliche Schnittlänge, Feret-Durchmesser und andere relevante Parameter.

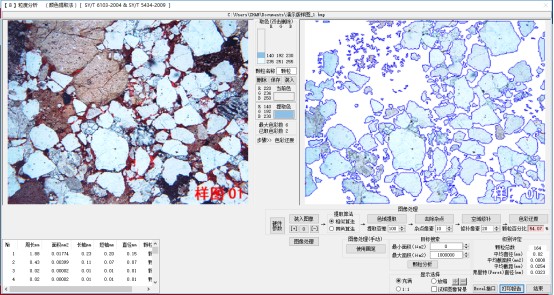

lSoftwareoberfläche

lAnalysierte Daten

【9】Porencharakteristikanalyse (Farbextraktionsmethode) ………SY/T 6103-2004 & SY/T 5434-2009

lAuswahl der Farben der zu analysierenden Poren im Bild mit der Maus (bis zu 6 Farben verfügbar), dann Einstellung der Suchparameter zur Identifizierung der Zielporen und Berechnung der Porosität. Gleichzeitig werden automatisch eine Reihe von Werten berechnet, einschließlich Gesamtanzahl der Poren, maximaler Porenradius, minimaler Porenradius, durchschnittlicher Porenradius und andere relevante Parameter.

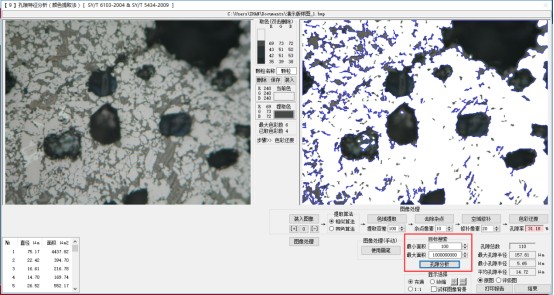

lAnalyseoberfläche

【10】Bestimmung des Mineralzusammensetzungsanteils (Bildanalyse) ………SS/YS 10-2007

lAuswahl der Farben von 8 Komponententypen mit der Maus und Festlegung der Toleranz für jede Komponente. Basierend auf diesen Daten identifiziert die Software die entsprechenden Strukturen im Bild und berechnet deren Fläche und Flächenanteil. Sie unterstützt sowohl die Einzelbildanalyse als auch die Stapelverarbeitung aller Bilder in einem bestimmten Verzeichnis.

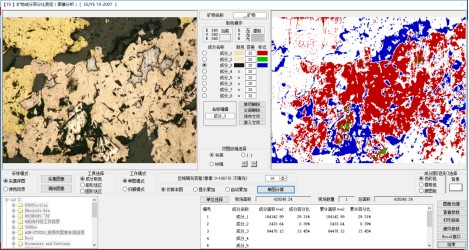

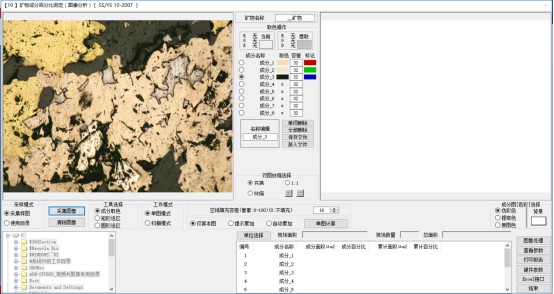

lAnalyseoberfläche

lKlicken Sie auf die entsprechende Komponente und wählen Sie deren Farbe im Bild aus.

lKlicken Sie auf die Schaltfläche "Einzelbildberechnung", um die Analyse durchzuführen.

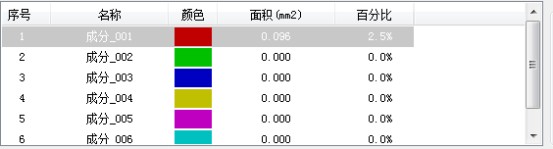

lDatenliste

【11】Bestimmung des Mineralzusammensetzungsanteils (Zauberstab) ………SS/YS 01-2008

lAuswahl der zu analysierenden Strukturen im Gesteinsbild mit dem Zauberstab-Werkzeug, und die Software berechnet deren Fläche und Flächenanteil.

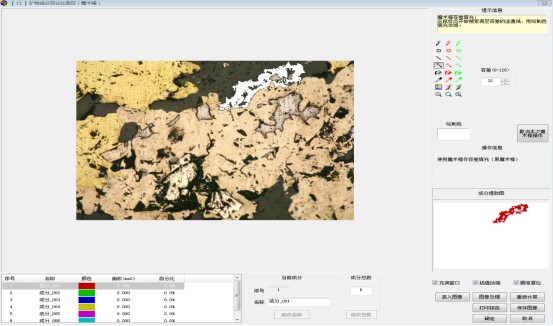

lAnalyseoberfläche

lAnalysierte Datenliste

【12】Bestimmung des Mineralzusammensetzungsanteils (Bildanalyse 2) ………SS/YS 02-2008

lAuswahl der Farben von 8 Komponententypen mit der Maus und Festlegung der Toleranz für jede Komponente. Basierend auf diesen Daten identifiziert die Software die entsprechenden Strukturen im Bild und berechnet deren Fläche und Flächenanteil.

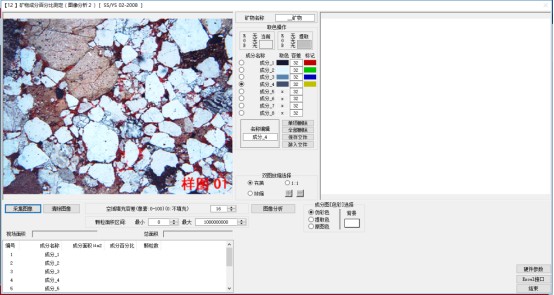

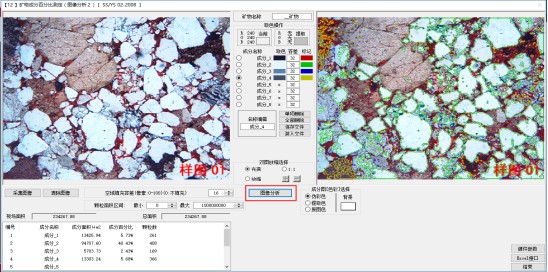

lAnalyseoberfläche

lKlicken Sie auf die entsprechende Komponente und wählen Sie deren Farbe im Bild aus.

lKlicken Sie auf die Schaltfläche "Bildanalyse", um das Bild zu verarbeiten

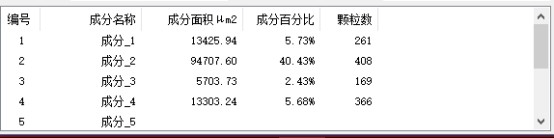

lAnalysierte Datenliste
