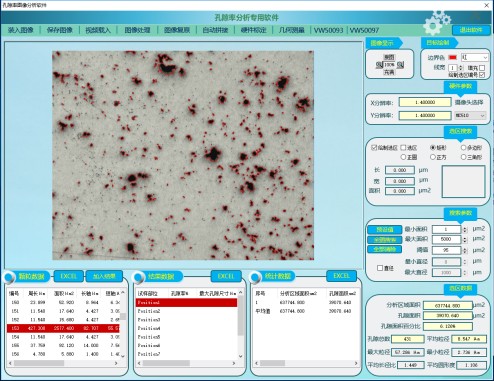

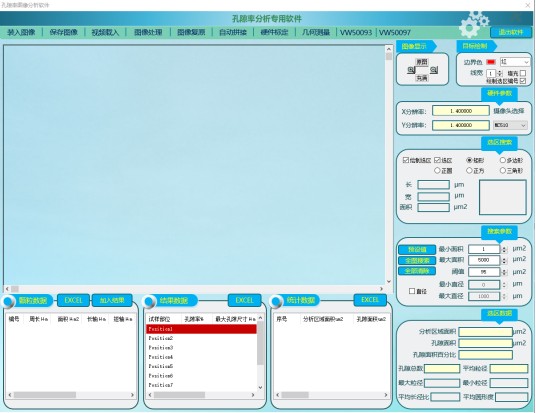

Software-Hauptoberfläche

（Gesamtansicht der Software）

1、Nach Abschluss der Bildaufnahme bietet die Auswahl des Analysebereichs mehrere Auswahlwerkzeuge, darunter Rechteck, Polygon, Kreis, Quadrat und Dreieck. Die Software führt automatisch eine Porositätsanalyse des ausgewählten Bereichs durch, sobald die Auswahl abgeschlossen ist.

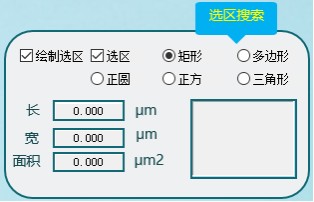

（Auswahlwerkzeuge）

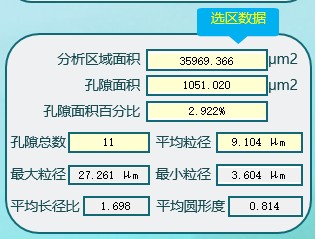

（Analyse des ausgewählten Bereichs）

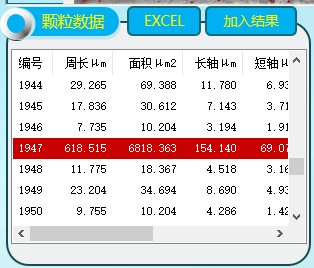

2、Porositätsanalyse:

Sie kann Daten wie Umfang, Fläche, Hauptachse, Nebenachse, äquivalenter Kreisdurchmesser, Seitenverhältnis und Rundheit für jede Pore berechnen.

3、Standard VW50093

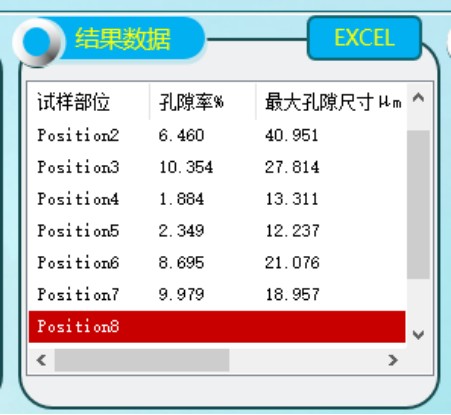

Ergebnisliste: 10 vordefinierte Positionen sind verfügbar. Nach der Analyse der Daten jedes ausgewählten Bereichs können diese zu einer Positionsdatenzeile hinzugefügt werden, und Parameter wie Porosität, maximale Porengröße und Testfläche werden automatisch berechnet.

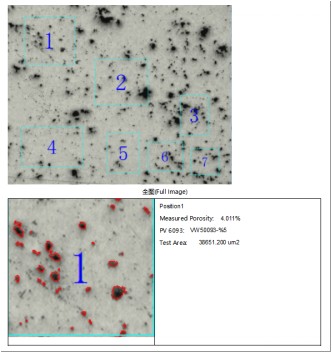

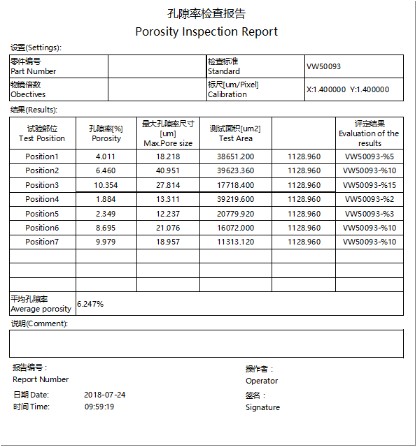

Berichterstellung:

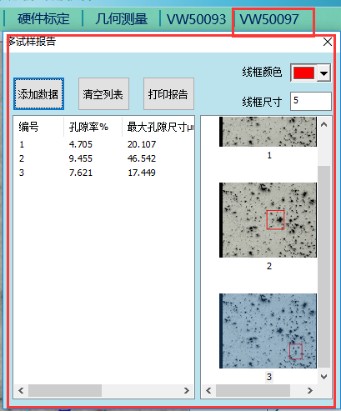

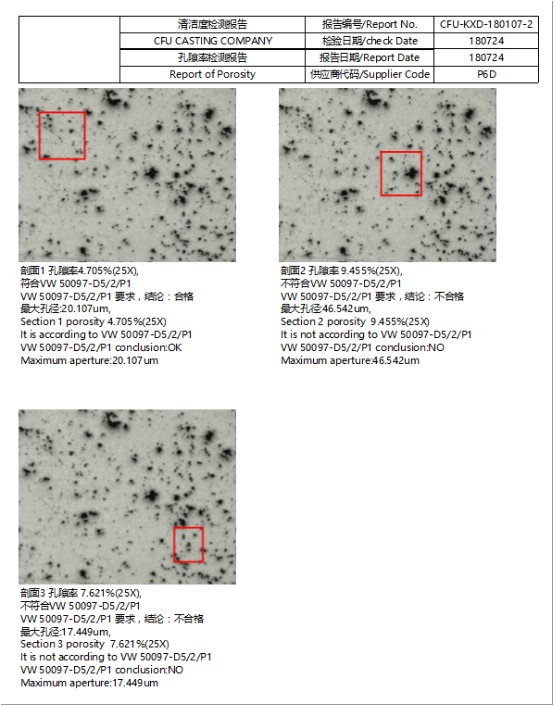

4、Standard VW50097

Mehrere Berichte mit Ergebnissen aus verschiedenen Sichtfeldern können gleichzeitig erstellt werden:

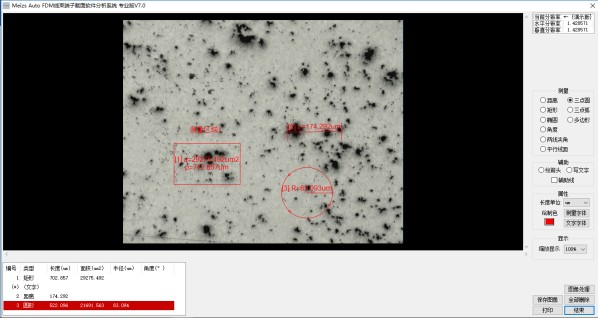

5、Geometrische Messung

Laden Sie das Bild, wählen Sie das entsprechende Messwerkzeug für die Messung und Kennzeichnung aus. Nach Abschluss der Messung werden die Messergebnisse in der Datenliste angezeigt.
