FXD-30MWComputer-typGoldPhaseMikroskop

Das FXD-30MW computergestützte Goldphasenmikroskop ist ein dreiaugiges invertiertes Goldphasenmikroskop, das eine überlegene Bildqualität und eine solide, zuverlässige mechanische Struktur bietet. Die Maschine ist einfach zu bedienen, mit komplettem Zubehör, und wird häufig in der Lehre und Forschung für metallografische Analysen sowie in Werkstoffprüflabors eingesetzt.

Beobachtungssystem

Gelenkiges Dreiaugensystem, einstellbare Sicht, 45° Neigung, ermöglicht Fotografie, Erfassung und Speicherung der beobachteten Bilder. Mit Computer und professioneller metallografischer Analysesoftware zur Bildanalyse.

Der Fokussiermechanismus

Es verfügt über einen großen Objekttisch (180×155 mm), rechtsseitig positioniert und entspricht den Bediengewohnheiten der meisten Benutzer. Während des Betriebs erleichtert es den Wechsel zwischen Fokussierung und Objekttischbewegung für eine effizientere Arbeitsumgebung.

Beleuchtungssystem

Niedrige Handgrob- und Feinabstimmung des koaxialen Fokussier-Mechanismus mit elastischem Einstellgerät und Schnellfokus-Begrenzung. Grobabstimmung pro Umdrehung: 38 mm, Feinabstimmungsgenauigkeit: 0,002 mm.

Objekttisch

Koaxiale niedrige Handeinstellung mit beweglichem Lineal und erweiterbarer Plattform für zusätzlichen Anwendungsraum, um unterschiedliche Kundenanforderungen zu erfüllen.

FXD-30MW Computer-Phasenmikroskop Konfigurationstabelle

         Hinweis: "" ist Standard; "O" ist optional

FMIA2025 Originale metallografische Bildanalysesoftware

Die FMIA2025 Metallografische Bildanalysesoftware ist ein völlig neues System, das von unserem Unternehmen entwickelt wurde. Basierend auf den Anforderungen der metallografischen Prüfung in Gießereien, Automobilzulieferern, Wärmebehandlungsunternehmen, Lagerstahlindustrie, Energiesystembranche, Eisenbahnkomponentenindustrie und verschiedenen Prüfungsunternehmen haben wir diese Software entwickelt, um die Qualifikationsrate von Produkten zu verbessern und die Prüffähigkeiten von Laboren zu steigern.

Die FMIA2025-Version der Metallografischen Bildanalysesoftware wurde umfassend überarbeitet und aktualisiert. Das System umfasst zahlreiche nationale und internationale metallografische Prüfstandards und integriert quantitative sowie qualitative Analysefunktionen. Neue Funktionen wie Tiefenschärfensynthese und Bildfeldzusammensetzung wurden hinzugefügt. Mit einer übersichtlichen Oberfläche ermöglicht es die Aufnahme von Mehrfeldbildern und zentralisierte Gefügeanalyse. Die Bedienung ist benutzerfreundlicher und effizienter.

Wir haben ein völlig neues "professionell-präzise-effizientes" metallografisches Analysetool-System entwickelt, um die metallografische Analyse zu vereinfachen.

Die nationale Standardbibliothek der Software umfasst Hunderte von Kategorien und deckt damit die meisten metallografischen Standards ab. Relevante Kategorien können je nach Branchenanforderungen geöffnet werden. Alle Module sind lebenslang kostenlos nutzbar, und Standard-Updates werden ebenfalls kostenlos bereitgestellt.

Angesichts der zunehmenden Verbreitung neuer Materialien und importierter Materialklassen können für noch nicht enthaltene Materialien und Bewertungsstandards individuelle Anpassungen vorgenommen werden.

Produktvorteile und Funktionsübersicht der FMIA2025 Metallografischen Bildanalysesoftware:

• Batch-Aufnahme, Erfassung und Archivierung von Videoaufnahmen: Bietet Stapelverarbeitungsfunktionen wie Batch-Aufnahme, Batch-Namensvergabe, Batch-Speicherung und Batch-Druck in fester Vergrößerung für effizientere Stichprobenprüfungen.

       • Kameraeinstellungen: Unterstützt die Anpassung von Belichtungszeit, Gain, Schärfe, Sättigung, Gamma-Wert, Kontrast, Helligkeit, Weißabgleich und Schwarzabgleich.

• Bildkalibrierung: Die Kalibrierungsfunktion wurde vollständig aktualisiert und ermöglicht eine Ein-Klick-Kalibrierung aller Objektive. Im Vergleich zur ursprünglichen Methode ist die neue Kalibrierung benutzerfreundlicher und schneller.

• Bildverarbeitungsfunktionen: Enthält Funktionen wie Farbtrennung, Graustufenkonvertierung, Schwellenwertsegmentierung, Binarisierung, Bildverbesserung, Invertierung, Schärfung, Kratzer- und Fleckenentfernung sowie Bildhistogramm.

• Festvergrößerungsdruckfunktion: Unterstützt den Druck mehrerer Bilder in fester Vergrößerung, benutzerdefinierte Bildbenennung, Skalierungsparametereinstellung, Export in PDF/Word/Excel-Formate und Druckvorschau.

• Bildmessung und Archivierung: Verschiedene Messwerkzeuge verfügbar (inkl. Abstand, Winkel, eingeschlossener Winkel zwischen zwei Linien, Rechteck, Punkt-zu-Linie-Abstand, Ellipse, Polygon, Abstand zwischen parallelen Linien, Drei-Punkt-Bogen, Drei-Punkt-Kreis usw.). Unterstützt das Zeichnen von Pfeilen, Hinzufügen von Textanmerkungen, Einfügen von Hilfslinien und Anpassen der Linienstärke. Mehrere Längeneinheiten wählbar; Schriftfarbe, -größe und -stil der Messdaten anpassbar. Messdaten können als Excel-Tabelle exportiert werden.

• Gefügeanalysefunktion: Die Softwarebibliothek bietet zahlreiche Standardprüfmodule, die Gefügeanalysestandards wie GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS abdecken. Standardnummern in der Bibliothek können aktualisiert werden, und neue Standards sind kostenlos erhältlich. Drei metallografische Bewertungsfunktionen: automatisch, vergleichend und unterstützend. Einfache, effiziente und zuverlässige Bedienung.

• Erweiterte Funktionsmodule: EDF (Extended Depth of Field), Bildzusammensetzung / Bildmosaikfunktion.

• Erweiterte Anpassungsfunktionen: Individuelle Mikroskoptischsteuerung, Bildkonfokalfunktion, 3D-optische Kartierung, Bilddatenbank usw.

• KI-Gefügeanalysefunktion: Anpassbare KI-Gefügeanalysemodule verfügbar. Nutzt künstliche Intelligenz für den gesamten Gefügeanalyse- und Prüfprozess, ermöglicht automatische Identifikation und Analyse von Materialgefügen. Einfache Bedienung reduziert den Arbeitsaufwand und steigert die Effizienz der Materialprüfung.

• Nationale Standardbildbibliothek: Enthält Hunderte von Standardbildern für Referenz- und Lernzwecke.

•Vielfältige Berichtsvorlagen: Erzeugt automatisch metallografische Gefügeanalyseberichte mit Bildern und Texten. Benutzer können Einzel- oder Mehrfachmodulberichte generieren. Vorlagen können mit Firmenlogos, -namen und Prüfprozessen angepasst werden. Individuelle Berichtsvorlagen nach Bedarf erstellbar.

Zusammensetzung des FMIA2025 Metallografischen Analysesoftware-Systems:

1. Softwareprogramm FMIA2025 (USB-Stick);

2.Verschlüsselungs-Dongle: USB-Typ + dynamische Code-Verifizierung;

3.Dokumentation: Benutzerhandbuch (auf USB-Stick gespeichert);

4.Mikrometerskala: Skalenteilung 0,01 mm.

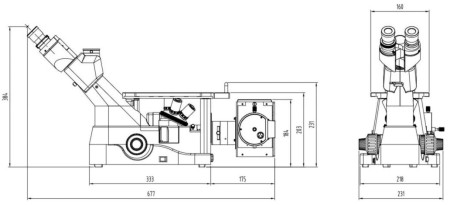

FXD-30MW Phasenmikroskop Abmessungen:
