FCM6000W Computergestütztes Metallmikroskop Übersicht

       Das FCM6000W computergestützte Metallmikroskop ist ein trinokulares invertiertes Metallmikroskop. Es verwendet ein hervorragendes unendliches optisches System und ein modulares Funktionsdesign, ausgestattet mit Funktionen wie polarisierter Lichtbeobachtung und Hellfeldbeobachtung. Sein kompakter, stabiler und hochsteifer Aufbau erfüllt vollständig die Anforderungen an vibrationsfreien Mikroskopbetrieb. Das ergonomische Design macht die Bedienung bequemer und bietet einen größeren Arbeitsraum. Es eignet sich für die mikroskopische Beobachtung von metallografischen Strukturen und Oberflächenmorphologien und ist ein ideales Instrument für die Forschung in Metallografie, Mineralogie und Präzisionstechnik.

Beobachtungssystem

Gelenkiges Binokular mit 45° Neigung, das längeres Beugen oder gerades Beobachten überflüssig macht und effektiv Belastungen von Nacken und Schultern reduziert. Das Sichtfeld der planen Weitwinkelokulare beträgt Ø22mm und bietet ein breiteres und komfortableres Seherlebnis; es ist mit Gummiaugenmuscheln kompatibel.

MechanischePlattform

Mechanischer Kreuztisch mit integrierter drehbarer runder Platte. Das speziell angeordnete Beobachtungsfenster eignet sich für die mikroskopische Untersuchung von Proben unterschiedlicher Größe. Bei polarisierter Lichtbeobachtung kann die runde Platte gedreht werden, um die Anforderungen der Polarisationsmikroskopie zu erfüllen.

Professionelle semi-apochromatische Metallografie-Objektive

Hochtransparente Linsen und fortschrittliche Beschichtungstechnologie wurden sorgfältig für die Objektive ausgewählt, um die natürlichen Farben der Proben originalgetreu wiederzugeben. Das semi-apochromatische Objektivdesign zeichnet sich durch hervorragende Farbfehlerkorrektur aus, was den Kontrast und die Schärfe der beobachteten Bilder erhöht.

Einfache polarisierte Lichtbeobachtung

Einfügen des Polarisators und Analysators in die vorgesehenen Positionen ermöglicht einfache polarisierte Lichtbeobachtung. Ohne Bewegung der Probe kann der Zustand der Probe unter Licht mit verschiedenen Polarisationswinkeln beobachtet werden.

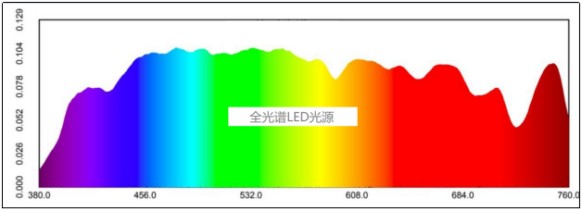

Vollspektrum-LED-Beleuchtung

Die Vollspektrum-LED hat einen Wellenlängenbereich von 400nm-700nm, der einen breiteren Spektralbereich abdeckt und alle Farben des natürlichen Lichts umfasst, wodurch ein natürlicheres Beleuchtungsergebnis erzielt wird und alle inneren Mikrostrukturen von Metallen besser dargestellt werden. Im Vergleich zu Halogenlichtquellen hat die Vollspektrum-LED-Beleuchtung eine längere Lebensdauer, langsamere Lichtwellenabschwächung, geringeren Stromverbrauch und weniger Energieverlust.

FCM6000W Computergestütztes Metallmikroskop Konfiguration

Hinweis: "." ist Standard; "O" ist optional

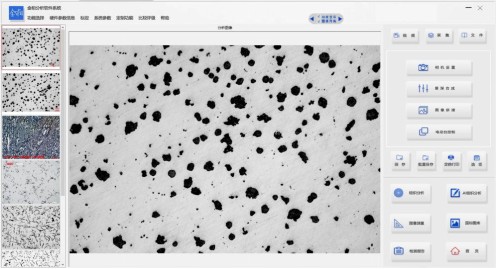

FMIA2025 Originale metallografische Bildanalysesoftware

Die FMIA2025 Metallografische Bildanalysesoftware ist eine brandneue Software, die von unserem Unternehmen entwickelt wurde. Sie basiert auf den metallografischen Testanforderungen von Gießereien, Automobilzulieferern, Wärmebehandlungsunternehmen, der Lagerstahlindustrie, der Energiebranche, der Eisenbahnindustrie und verschiedenen Testlaboren. Durch die Integration von Expertenfeedback wurde dieses System entwickelt, um die Produktqualität zu verbessern und die Testfähigkeiten von Laboren zu steigern.

Die FMIA2025-Version der Metallografischen Bildanalysesoftware wurde umfassend überarbeitet und aufgerüstet. Das System deckt eine große Anzahl nationaler und internationaler metallografischer Teststandards ab und integriert quantitative und qualitative Analysefunktionen. Neue Funktionen wie Tiefensynthese und Bildfeldzusammensetzung wurden hinzugefügt. Mit einer übersichtlichen Benutzeroberfläche ermöglicht es die Aufnahme von Mehrfeldbildern und zentrale Mikrostrukturanalysen. Die Bedienung ist benutzerfreundlicher und effizienter.

Wir haben ein neues Set an "professionell-präzise-effizient" metallografischen Analysetools entwickelt, um die Metallografieanalyse zu vereinfachen.

Die Standardbibliothek der Software enthält Hunderte von Kategorien und deckt die meisten gängigen metallografischen Standards ab. Relevante Kategorien können je nach Branchenanforderungen geöffnet werden. Alle Module sind lebenslang kostenlos nutzbar, und Standard-Updates werden ebenfalls kostenlos bereitgestellt.

Aufgrund der ständigen Zunahme neuer Materialien und importierter Materialklassen können nicht enthaltene Materialien und Bewertungsstandards separat angepasst und aufgenommen werden.

Produktvorteile und Funktionsübersicht der FMIA2025 Metallografischen Bildanalysesoftware:

• Batch-Aufnahme, Erfassung und Archivierung von Video- und Bildern: Bietet Funktionen wie Batch-Aufnahme, Batch-Namensvergabe, Batch-Speicherung und Batch-Druck in fester Vergrößerung für eine effizientere Stichprobenprüfung.

       • Kameraeinstellungen: Unterstützt die Anpassung von Belichtungszeit, Gain, Schärfe, Sättigung, Gamma-Wert, Kontrast, Helligkeit, Weißabgleich und Schwarzabgleich.

• Bildkalibrierung: Die Kalibrierungsfunktion wurde vollständig aktualisiert und ermöglicht eine schnelle Parameterkalibrierung aller Objektive.

• Bildverarbeitungsfunktionen: Enthält Farbtrennung, Graustufenkonvertierung, Schwellenwertsegmentierung, Binarisierung, Bildverbesserung, Invertierung, Schärfen, Entfernung von Kratzern und Flecken sowie Bildhistogramm.

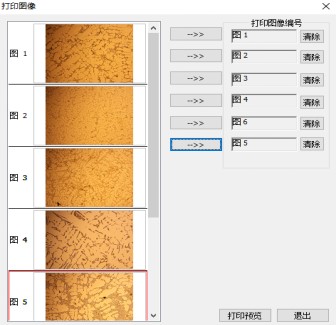

      • Festvergrößerungsdruckfunktion: Unterstützt den Druck mehrerer Bilder in fester Vergrößerung, benutzerdefinierte Bildbenennung, Skalierungsparametereinstellung, Export in PDF/Word/Excel und Druckvorschau.

• Bildmessung und Archivierung: Verschiedene Messwerkzeuge (einschließlich Abstand, Winkel, eingeschlossener Winkel, Rechteck, Punkt-zu-Linie-Abstand, Ellipse, Polygon, paralleler Linienabstand, Dreipunktbogen, Dreipunktkreis usw.) sind verfügbar. Unterstützt das Zeichnen von Pfeilen, Hinzufügen von Textanmerkungen, Einfügen von Hilfslinien und Anpassen der Linienstärke. Mehrere Längeneinheiten sind wählbar; Schriftfarbe, -größe und -stil der Messdaten sind anpassbar. Messdaten können zusammengefasst und als Excel-Tabelle exportiert werden.

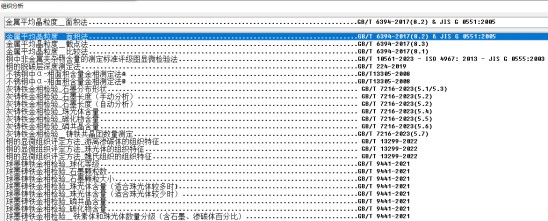

• Mikrostrukturanalysefunktion: Die Softwarebibliothek bietet eine Vielzahl von Standardtestmodulen, die Mikrostrukturanalysestandards wie GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS abdecken. Standardnummern in der Bibliothek können aktualisiert werden, und neue Standards sind kostenlos erhältlich. Drei metallografische Bewertungsfunktionen: automatisch, vergleichend und unterstützend. Die Funktion ist benutzerfreundlich, präzise und effizient.

• Erweiterte Funktionsmodule: EDF (Extended Depth of Field), Bildzusammensetzung / Bildmosaikfunktion

• Erweiterte Anpassungsfunktionen: Benutzerdefinierte Mikroskoptischsteuerung, Bildkonfokalfunktion, 3D-optische Kartierung, Bilddatenbankfunktion usw.

• KI-Mikrostrukturanalysefunktion: Anpassbare KI-Mikrostrukturanalysemodule sind verfügbar. Künstliche Intelligenz wird verwendet, um den gesamten Mikrostrukturanalyse- und Testprozess durchzuführen, wodurch die automatische Identifizierung und Analyse von Materialmikrostrukturen ermöglicht wird. Der Arbeitsprozess ist vereinfacht, was die Arbeitsbelastung verringert und die Effizienz der Materialprüfung erhöht.

• Nationale Standardbildbibliothek: Enthält Hunderte von Standardbildern zum Lernen und Referenzieren.

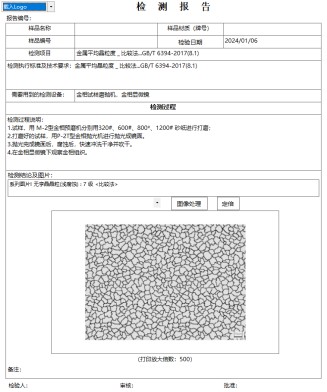

•Vielfältige Berichtsvorlagen: Erzeugt automatisch metallografische Mikrostrukturanalyseberichte mit Bildern und Texten. Benutzer können Einzel- oder Mehrfachmodulberichte generieren. Berichtsvorlagen können angepasst werden, z.B. durch Hinzufügen von Firmenlogos, Namen und Testprozessen. Benutzerdefinierte Vorlagen können erstellt werden.

Zusammensetzung des FMIA2020 Metallografie-Analysesoftwaresystems:

1. Softwareprogramm FMIA2025 (USB-Stick);

2.Schlüssel: USB-Typ + dynamische Codeverifikation;

3.Dokumentation: Benutzerhandbuch (auf USB-Stick);

4.Mikrometerskala: Skalenteilung 0,01mm.

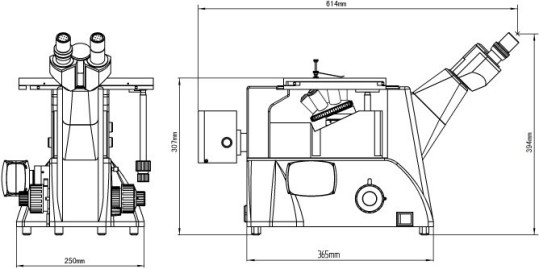

Maßzeichnung des FCM6000W invertierten Metallmikroskops:
