Übersicht des 4XC-W Computermikroskops

     Das 4XC-W computergestützte Goldphasenmikroskop ist ein dreiaugiges invertiertes Goldphasenmikroskop mit hervorragenden langbrennweitigen planachromatischen Objektiven und planen Objektiven mit großem Sichtfeld. Das Beleuchtungssystem verwendet die Köhler-Beleuchtungsmethode, wodurch das Sichtfeld gleichmäßig ausgeleuchtet wird. Das Produkt ist kompakt aufgebaut, die Bedienung ist bequem und komfortabel. Es eignet sich für die mikroskopische Beobachtung von metallografischem Gefüge und Oberflächenmorphologie und ist ein ideales Instrument für die Metallkunde, Mineralogie und Präzisionsingenieurforschung.

Beobachtungssystem

Schwenkbarer Beobachtungstubus: Binokularer Beobachtungstubus, einseitig einstellbar, Tubus 30° geneigt, komfortabel und ansprechend. Der dreiaugige Beobachtungstubus kann mit einer Kamera verbunden werden. Okulare: WF10X mit großem Sichtfeld, Sichtfeld φ18mm, bietet einen weiten und ebenen Beobachtungsraum.

MechanischerTisch

Mechanischer Kreuztisch mit eingebauter drehbarer runder Tischplatte, erfüllt bei polarisierter Beobachtung die Anforderungen der Polarisationsmikroskopie.

Beleuchtungssystem

Mit Köhler-Beleuchtung, Blendenöffnung und Sichtfeldblende können über Drehräder eingestellt werden, was eine sanfte und komfortable Justierung ermöglicht. Optionaler Polarisator 90° zur Einstellung des Polarisationswinkels für die Beobachtung mikroskopischer Bilder in verschiedenen Polarisationszuständen.

Ausstattungstabelle des XC-W computergestützten Goldphasenmikroskops

         Hinweis: "" ist Standard; "O" ist optional

FMIA2025 Originale metallografische Bildanalysesoftware

Die FMIA2025 Metallografische Bildanalysesoftware ist eine komplett neue metallografische Bildanalysesoftware, die von unserem Unternehmen entwickelt wurde. Wir haben sie entwickelt, indem wir zunächst die metallografischen Testanforderungen von Gießereien, Automobilzulieferern, Wärmebehandlungsunternehmen, der Lagerstahlindustrie, der Energiewirtschaft, der Bahnindustrie und verschiedenen relevanten Prüfunternehmen integriert haben. Dann haben wir, um die Produktqualifikationsraten zu verbessern und die Testfähigkeiten verschiedener Labore zu stärken, Anforderungen und Vorschläge von Experten aus verschiedenen Branchen gesammelt und schließlich dieses System auf den Markt gebracht.

Die FMIA2025-Version der Metallografischen Bildanalysesoftware wurde umfassend überarbeitet und aktualisiert. Das System deckt eine große Anzahl nationaler und internationaler metallografischer Teststandards ab und integriert sowohl quantitative als auch qualitative Analysefunktionen. Es wurden neue Funktionen wie Tiefenschärfensynthese und Bildfeldzusammensetzung hinzugefügt. Mit einer übersichtlichen Oberfläche ermöglicht es die Aufnahme von Mehrfeldbildern und die zentrale Gefügeanalyse von Bildern. Die Bedienung ist komfortabler, umständliche Schritte früherer Softwareversionen entfallen, wodurch Tests schneller und effizienter durchgeführt werden können.

Wir haben ein komplett neues Set an "professionell-präzise-effizient" metallografischen Analysetools entwickelt, um die metallografische Analyse zu vereinfachen.

Die nationale Standardbibliothek des Softwaresystems umfasst Hunderte von Kategorien und deckt damit im Wesentlichen gebräuchliche metallografische Standards ab, die den metallografischen Analyse- und Testanforderungen der meisten Institutionen entsprechen. Relevante Kategorien können je nach den Anforderungen verschiedener Branchen geöffnet werden, um branchenspezifische Testanforderungen zu erfüllen. Alle Module können lebenslang kostenlos genutzt werden, Standard-Updates werden ebenfalls lebenslang kostenlos bereitgestellt.

Angesichts der stetigen Zunahme neuer Materialien und importierter Materialgüte können für noch nicht in der Software enthaltene Materialien und Bewertungsstandards individuelle Anpassungen und Einträge vorgenommen werden.

Produktvorteile und Funktionsbeschreibung der FMIA2025 Metallografischen Bildanalysesoftware：

● Batch-Aufnahme, Erfassung und Archivierung von Video-Bildern: Es bietet Stapelverarbeitungsfunktionen wie Batch-Aufnahme, Batch-Namensvergabe, Batch-Speicherung und Batch-Druck in fester Vergrößerung. Diese Funktionen machen den Stichprobenprüfprozess komfortabler und effizienter.

       ● Kameraeinstellungen: Es unterstützt die Anpassung von Funktionen wie Belichtungszeit, Verstärkung, Schärfe, Sättigung, Gammawert, Kontrast, Helligkeit, Weißabgleich und Schwarzabgleich.

● Bildkalibrierung: Die Kalibrierungsfunktion wurde vollständig aktualisiert, wodurch die Parameterkalibrierung aller Objektive mit einem Klick abgeschlossen werden kann. Im Vergleich zur ursprünglichen Kalibrierungsmethode ist die neue Methode benutzerfreundlicher und schneller.

● Bildverarbeitungsfunktionen: Dazu gehören Farbtrennung, Graustufenkonvertierung, Schwellwertsegmentierung, Binarisierung, Bildverbesserung, Invertierung, Schärfeeinstellung, Kratzer- und Fleckenentfernung sowie Bildhistogramm.

● Festvergrößerungsdruckfunktion: Es unterstützt Funktionen wie Festvergrößerungsdruck mehrerer Bilder, benutzerdefinierte Bildbenennung, Maßstabs-Parametereinstellung, Export in PDF/Word/Excel-Formate und Druckvorschau.

● Bildmessung und Archivierung: Verschiedene Messwerkzeuge stehen zur Verfügung (einschließlich Abstand, Winkel, eingeschlossener Winkel zwischen zwei Linien, Rechteck, Abstand von Punkt zu Linie, Ellipse, Polygon, Abstand zwischen parallelen Linien, Dreipunktbogen, Dreipunktkreis usw.). Es unterstützt das Zeichnen von Pfeilen, das Hinzufügen von Textanmerkungen, das Einfügen von Hilfslinien und das Einstellen der Linienstärke. Mehrere Längeneinheiten sind wählbar; Farbe, Größe und Stil der Schriftart für Messdaten sind ebenfalls anpassbar. Messdaten können zusammengefasst und als Excel-Tabelle exportiert werden.

● Gefügeanalysefunktion: Die Softwarebibliothek bietet eine Vielzahl von Standardprüfmodulen, die Gefügeanalysestandards wie GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS abdecken. Standardnummern in der Softwarebibliothek können aktualisiert werden, neue Standards sind kostenlos erhältlich. Es bietet drei metallografische Bewertungsfunktionen: automatisch, vergleichend und unterstützend. Die Funktion ist benutzerfreundlich, übersichtlich, effizient und gewährleistet präzise und zuverlässige Messungen.

● Erweiterte Funktionsmodule: EDF-Funktion (erweiterte Tiefenschärfe), Bildzusammensetzungsfunktion / Bildmosaikfunktion

● Erweiterte Anpassungsfunktionen: Benutzerdefinierte Mikroskopmotorsteuerungsfunktion, Bildkonfokalfunktion, 3D-optische Kartierungsfunktion, Bilddatenbankfunktion usw.

● KI-Gefügeanalysefunktion: Anpassbare KI-Gefügeanalysemodule sind verfügbar. Es nutzt künstliche Intelligenz, um den gesamten Gefügeanalyse- und -prüfprozess durchzuführen, wodurch die automatische Identifizierung und Analyse von Materialgefügen ermöglicht wird. Der Arbeitsablauf ist einfach, was die Arbeitsbelastung des Personals verringert und die Effizienz der Materialprüfung erhöht.

● Nationale Standardbildbibliothek: Sie enthält Hunderte von Standardbildern für das Lernen und die Referenz der Kunden.

●Vielfältige Berichtsvorlagen: Es generiert automatisch metallografische Gefügeanalysenberichte mit Bildern und Texten. Benutzer können wählen, ob sie Berichtsformate mit einem einzelnen Modul oder mehreren Modulen generieren möchten. Berichtsvorlagen ermöglichen Änderungen wie das Hinzufügen von Firmenlogos, Firmennamen und Testprozessen. Benutzerdefinierte Berichtsvorlagen können nach spezifischen Anforderungen erstellt werden.

Zusammensetzung des FMIA2025-Version Metallografie-Analysesoftwaresystems:

1. Softwareprogramm FMIA2025 (USB-Stick);

2.Verschlüsselungs-Dongle: USB-Typ + dynamische Code-Verifizierung;

3.Schriftliche Materialien: Benutzerhandbuch (auf dem USB-Stick gespeichert);

4.Mikrometerskala: Teilungswert 0,01mm.

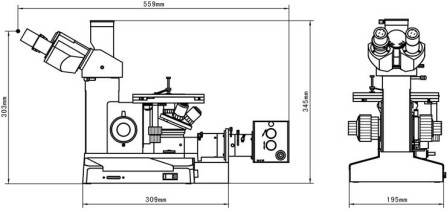

Maßzeichnung des 4XC-W computergesteuerten metallografischen Mikroskops
