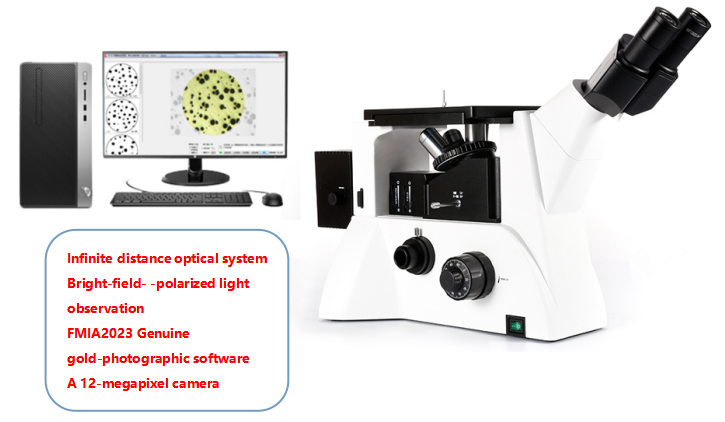

FCM5000W Computergestütztes Goldphasenmikroskop Übersicht

Das FCM5000W computergesteuerte Goldphasenmikroskop ist ein dreiaugiges invertiertes Goldphasenmikroskop, das ein exzellentes unendliches optisches System und ein modulares Funktionsdesignkonzept verwendet. Dieses Gerät verfügt über Funktionen wie Polarisation und offene Feldbeobachtung. Der kompakte und stabile Hochfestkörper erfüllt vollständig die Anforderungen an die Vibrationsresistenz bei der Mikroskopbedienung. Das ergonomisch optimierte Design macht die Bedienung bequemer und komfortabler und bietet mehr Platz. Es eignet sich für die mikroskopische Beobachtung von metallografischen Strukturen und Oberflächenmorphologien und ist ein ideales Instrument für die Metallografie, Mineralogie und Präzisionsingenieursforschung.

Beobachtungssystem

Gelenkiges Binokular-Beobachtungsrohr, 45° Neigung, die Bedienung erfordert kein langes Bücken oder Kopfneigen zur Beobachtung, wodurch Nacken und Schultern des Bedieners effektiv entlastet werden. Das flache Weitwinkelokular mit einem Gesichtsfeld von bis zu φ 22mm ermöglicht eine breitere und komfortablere Beobachtung und kann mit einer Gummiaugenblende adaptiert werden.

MechanischesTisch

Mit eingebautem rotierendem Rundtisch, das speziell geformte Beobachtungsfenster auf der Platte ist für die mikroskopische Beobachtung verschiedener Spezifikationen geeignet. Der Rundtisch kann gedreht werden, um die Anforderungen der Polarisationsmikroskopie zu erfüllen.

Mit Cora-Beleuchtung können die Blendenöffnung und das Gesichtsfeld über den Drehknopf eingestellt werden, was eine glatte und komfortable Anpassung ermöglicht. Der optionale Polarisator 90° ermöglicht die Einstellung des Polarisationswinkels zur Beobachtung mikroskopischer Bilder in verschiedenen Polarisationszuständen.

Beleuchtungssystem

Mit Cora-Beleuchtung können die Blendenöffnung und das Gesichtsfeld über den Drehknopf angepasst werden, was eine glatte und komfortable Einstellung ermöglicht. Der Polarisator kann den Polarisationswinkel in 360°-Schritten einstellen, um mikroskopische Bilder in verschiedenen Polarisationszuständen zu beobachten.

FCM5000W Computergestütztes Goldphasenmikroskop Konfiguration

         Hinweis: "" ist Standard; "O" ist optional

FMIA2025 Originale Metallografische Bildanalysesoftware

Die FMIA2025 Metallografische Bildanalysesoftware ist eine komplett neue metallografische Bildanalysesoftware, die von unserem Unternehmen entwickelt wurde. Wir haben sie entwickelt, indem wir zunächst die metallografischen Testanforderungen aktueller Gießereiunternehmen, Automobilzulieferer, Wärmebehandlungsfirmen, Lagerstahlindustrie, Energiesystemindustrie, Eisenbahnkomponentenindustrie und verschiedener relevanter Testunternehmen integriert haben. Dann, um die Produktqualifikationsraten zu verbessern und die Testfähigkeiten verschiedener Labore zu unterstützen, haben wir Anforderungen und Vorschläge von Experten aus verschiedenen Branchen gesammelt und schließlich dieses System auf den Markt gebracht.

Die FMIA2025-Version der Metallografischen Bildanalysesoftware wurde umfassend überarbeitet und aktualisiert. Das System deckt eine große Anzahl nationaler und internationaler metallografischer Teststandards ab und integriert sowohl quantitative als auch qualitative Analysefunktionen. Es wurden neue Funktionen wie Tiefenschärfensynthese und Bildfeldzusammenfügung hinzugefügt. Mit einer übersichtlichen Oberfläche ermöglicht es die kontinuierliche Aufnahme von Mehrfeldbildern und die zentrale Mikrostrukturanalyse von Bildern. Die Bedienung ist komfortabler und eliminiert die umständlichen Schritte früherer Softwareversionen, wodurch Tests schneller und effizienter durchgeführt werden können.

Wir haben ein komplett neues Set an "professionell-präzise-effizient" metallografischen Analysetools entwickelt, um die metallografische Analyse zu vereinfachen.

Die nationale Standardbibliothek des Softwaresystems enthält Hunderte von Kategorien und deckt grundsätzlich die gängigen metallografischen Standards ab, wodurch die metallografischen Analyse- und Testanforderungen der meisten Institutionen erfüllt werden. Relevante Kategorien können je nach den Anforderungen verschiedener Branchen geöffnet werden, um branchenspezifische Testanforderungen zu erfüllen. Alle Module können lebenslang kostenlos genutzt werden, und Standard-Upgrades werden ebenfalls lebenslang kostenlos bereitgestellt.

Angesichts der kontinuierlichen Zunahme neuer Materialien und importierter Materialgüte können für Materialien und Bewertungsstandards, die noch nicht in der Software enthalten sind, individuelle Anpassungen und Einträge separat bereitgestellt werden.

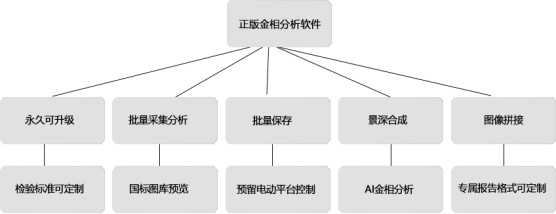

Produktvorteile und Funktionsbeschreibung der FMIA2025 Metallografischen Bildanalysesoftware：

• Stapelverarbeitung, Aufnahme und Archivierung von Video- und Bildmaterial: Es bietet Funktionen zur Stapelverarbeitung wie Stapelaufnahme, Stapelbenennung, Stapelspeicherung und Stapeldruck in festem Maßstab. Diese Funktionen machen den Stichprobentestprozess bequemer und effizienter.

       • Kameraeinstellungen: Es unterstützt die Anpassung von Funktionen wie Belichtungszeit, Verstärkung, Schärfe, Sättigung, Gammawert, Kontrast, Helligkeit, Weißabgleich und Schwarzabgleich.

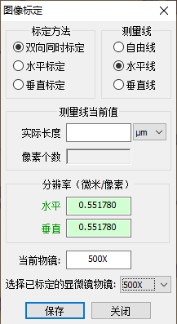

• Bildkalibrierung: Die Kalibrierungsfunktion wurde vollständig aktualisiert, wodurch die Parameterkalibrierung aller Objektive mit einem Klick abgeschlossen werden kann. Im Vergleich zur ursprünglichen Kalibrierungsmethode ist die neue Methode benutzerfreundlicher und schneller.

• Bildverarbeitungsfunktionen: Dazu gehören Funktionen wie Farbtrennung, Graustufenkonvertierung, Schwellenwertsegmentierung, Binarisierungsverarbeitung, Bildverbesserung, Inversanpassung, Schärfeeinstellung, Kratzer- und Fleckenentfernung sowie Bildhistogramm.

       • Festmaßstabsdruckfunktion: Es unterstützt Funktionen wie den Festmaßstabsdruck mehrerer Bilder, benutzerdefinierte Bildbenennung, Skalenparametereinstellung, Export in PDF/Word/Excel-Formate und Druckvorschau.

• Bildmessung und Archivierung: Eine Vielzahl von Messwerkzeugen ist verfügbar (einschließlich Entfernung, Winkel, eingeschlossener Winkel zwischen zwei Linien, Rechteck, Entfernung von Punkt zu Linie, Ellipse, Polygon, Abstand zwischen parallelen Linien, Drei-Punkt-Bogen, Drei-Punkt-Kreis usw.). Es unterstützt das Zeichnen von Pfeilen, das Hinzufügen von Textanmerkungen, das Einfügen von Hilfslinien und das Anpassen der Linienstärke. Mehrere Längeneinheiten sind auswählbar; Farbe, Größe und Stil der Schriftart für Messdaten sind ebenfalls anpassbar. Messdaten können zusammengefasst und als Excel-Tabelle exportiert werden.

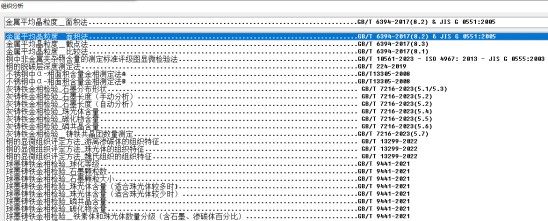

• Mikrostrukturanalysefunktion: Die Softwarebibliothek bietet eine breite Palette von Standarddetektionsmodulen, die Mikrostrukturanalysestandards wie GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS abdecken. Standardnummern in der Softwarebibliothek können aktualisiert werden, und neue Standards stehen für kostenlose Upgrades zur Verfügung. Es bietet drei metallografische Bewertungsfunktionen: automatisch, vergleichend und unterstützend. Die Funktion ist benutzerfreundlich, übersichtlich, effizient und gewährleistet genaue und zuverlässige Messungen.

• Erweiterte Funktionsmodule: EDF-Funktion (Extended Depth of Field), Bildzusammenfügungsfunktion / Bildmosaikfunktion

• Erweiterte Anpassungsfunktionen: Benutzerdefinierte Mikroskopmotorsteuerungsfunktion, Bildkonfokalfunktion, 3D-optische Kartierungsfunktion, Bilddatenbankfunktion usw.

• KI-Mikrostrukturanalysefunktion: Anpassbare KI-Mikrostrukturanalysemodule sind verfügbar. Es nutzt künstliche Intelligenz, um den gesamten Mikrostrukturanalysen- und Detektionsprozess abzuschließen, wodurch die automatische Identifizierung und Analyse von Materialmikrostrukturen ermöglicht wird. Der Betriebsprozess ist einfach, was die Arbeitsbelastung des Personals reduziert und die Effizienz der Materialdetektion verbessert.

• Nationale Standardbildbibliothek: Sie enthält Hunderte von nationalen Standardbildern zum Lernen und Referenzieren für Kunden.

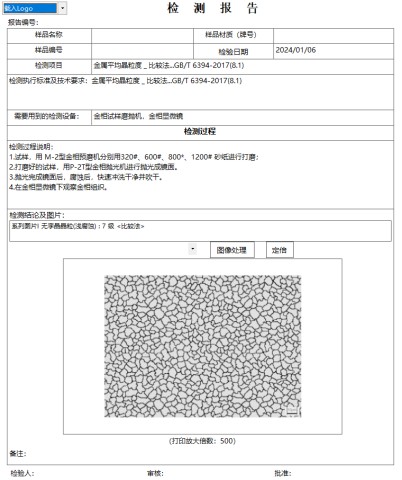

•Diversifizierte Berichtsvorlagen: Es generiert automatisch metallografische Mikrostrukturanalyseberichte mit Bildern und Texten. Benutzer können wählen, ob sie Berichtsformate mit einem einzelnen Modul oder mehreren Modulen generieren möchten. Berichtsvorlagen ermöglichen Anpassungen wie das Hinzufügen von Firmenlogos, Firmennamen und Testprozessen. Benutzerdefinierte Berichtsvorlagen können nach spezifischen Anforderungen erstellt werden.

Zusammensetzung des FMIA2025-Version Metallografischen Analysesoftwaresystems:

1. Softwareprogramm FMIA2025 (USB-Stick);

2.Verschlüsselungs-Dongle: USB-Typ + dynamische Code-Verifikation;

3.Schriftliche Materialien: Benutzerhandbuch (auf dem USB-Stick gespeichert);

4.Mikrometerskala: Skalenteilung 0,01mm.

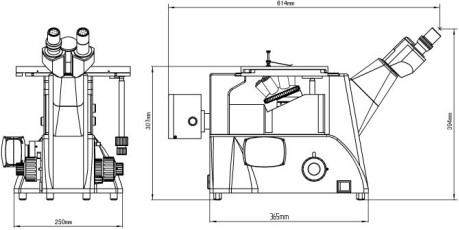

Maßzeichnung des FCM5000W Invertierten Metallografischen Mikroskops：
