FCM5100W Computergestütztes Metallographiemikroskop Übersicht

Das FCM5100W computergestützte Metallographiemikroskop ist ein invertiertes Metallographiemikroskop mit Trinokularansatz. Es verfügt über ein hochwertiges unendliches optisches System und ein modulares Funktionsdesign, inklusive Polarisationslichtbeobachtung und Hell-Dunkelfeld-Beobachtung. Der kompakte, stabile und hochsteife Aufbau erfüllt vollständig die Anforderungen an vibrationsfreie Mikroskoparbeit. Das ergonomische Design ermöglicht eine bequeme Bedienung und bietet mehr Arbeitsraum. Ideal für die mikroskopische Untersuchung von metallographischen Gefügen und Oberflächenmorphologien, ist es ein perfektes Instrument für Forschung in Metallographie, Mineralogie und Präzisionstechnik.

Beobachtungssystem

Gelenkiger Binokulartubus, 45° geneigt, eliminiert langes Herunterbeugen oder Geradeausbeobachten und reduziert Belastung für Nacken und Schultern. Das Gesichtsfeld der Plan-Weitwinkel-Okulare beträgt Ø22mm für ein breiteres, angenehmeres Seherlebnis und ist mit Gummiaugenmuscheln kompatibel.

MechanischePlattform

Mechanischer Kreuztisch mit integrierter drehbarer Kreisscheibe. Die speziell geformte Beobachtungsöffnung ermöglicht die Untersuchung verschiedener Proben. Bei Polarisationslichtbeobachtung kann die Scheibe gedreht werden.

Beleuchtungssystem

Köhler-Beleuchtung mit einstellbarer Apertur- und Feldblende. Der Polarisator ermöglicht 360°-Einstellung des Polarisationswinkels für Beobachtung unter verschiedenen Polarisationszuständen.

FCM5100W Computergestütztes Metallographiemikroskop Konfiguration

Hinweis: "." ist Standard; "O" ist optional

FMIA2025 Originale Metallographie-Bildanalysesoftware

Die FMIA2025 Metallographie-Bildanalysesoftware ist eine neu entwickelte Softwarelösung, die auf die Anforderungen von Gießereien, Automobilzulieferern, Wärmebehandlungsunternehmen und Prüflaboren zugeschnitten ist. Sie kombiniert quantitative und qualitative Analysen mit neuen Funktionen wie Tiefenschärfen-Stacking und Bildmontage.

Die Software enthält zahlreiche nationale und internationale Prüfstandards, ermöglicht Mehrfeldaufnahmen und vereinfacht die Gefügeanalyse durch eine intuitive Bedienoberfläche. Der Arbeitsablauf ist effizienter und schneller als bei früheren Versionen.

Wir haben ein neues "präzises-effizientes" Metallographie-Analyse-Toolset entwickelt, das die Gefügeauswertung vereinfacht.

Die Normenbibliothek umfasst hunderte Kategorien und deckt gängige metallographische Standards ab. Alle Module sind lebenslang kostenlos nutzbar, inklusive kostenloser Standard-Updates.

Für neue Materialien und Importqualitäten können individuelle Standards ergänzt werden.

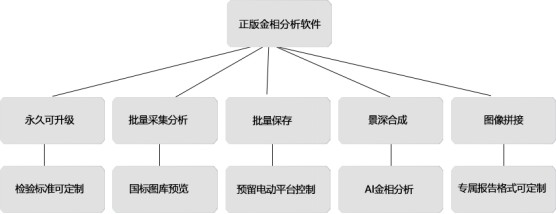

Produktvorteile und Funktionen der FMIA2025 Metallographie-Bildanalysesoftware：

● Batch-Aufnahme und Archivierung: Ermöglicht Stapelverarbeitung von Bildern inklusive Batch-Benennung, Speicherung und Druck im festen Maßstab.

       ● Kameraeinstellungen: Anpassung von Belichtung, Gain, Schärfe, Sättigung, Gamma, Kontrast, Helligkeit und Weißabgleich.

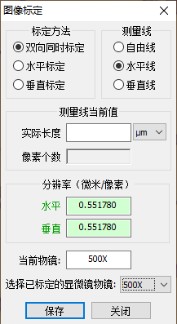

● Bildkalibrierung: Vereinfachte Ein-Klick-Kalibrierung aller Objektive.

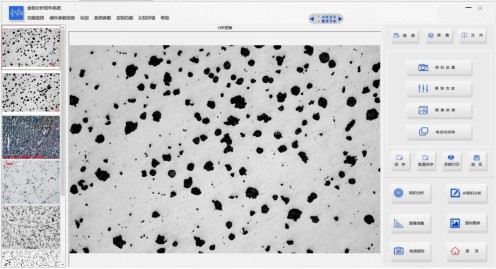

● Bildverarbeitung: Farbtrennung, Graustufen, Schwellwertsegmentierung, Binarisierung, Bildverbesserung, Scharfzeichnung und Histogrammanalyse.

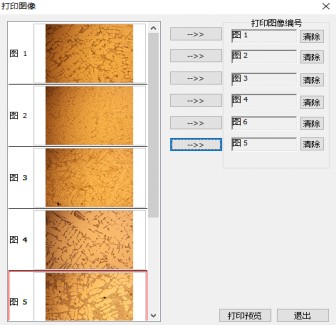

● Maßstabsgetreuer Druck: Unterstützt Mehrfachbilddruck, individuelle Benennung, Skaleneinstellung und Export in PDF/Word/Excel.

● Bildmessung und Archivierung: Vielfältige Messwerkzeuge (Abstand, Winkel, Rechteck, Ellipse etc.) mit Datenexport nach Excel.

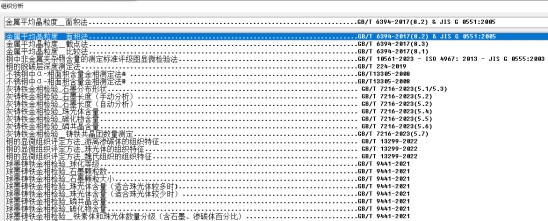

● Gefügeanalyse: Automatische, vergleichende und assistierte Auswertung nach GB/ASTM/ISO/DIN-Standards. Kostenlose Standard-Updates.

● Erweiterte Module: EDF (erweiterte Tiefenschärfe), Bildzusammensetzung

● Individuelle Funktionen: Motorisierter Tisch, konfokale Bildgebung, 3D-Oberflächenabbildung, Bilddatenbank.

● KI-Gefügeanalyse: Automatische Materialerkennung durch künstliche Intelligenz vereinfacht die Analyse und erhöht die Prüfeffizienz.

● Normen-Bildbibliothek: Hunderte Referenzbilder für Schulungszwecke.

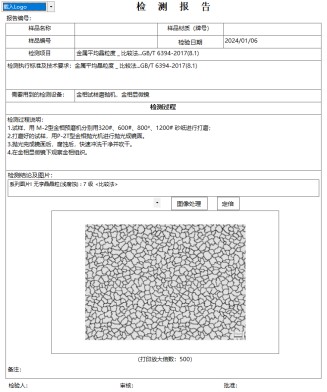

●Vielfältige Berichtsvorlagen: Automatische Generierung von Bild-Text-Analyseberichten. Anpassbare Vorlagen mit Firmenlogo und individuellen Prüfprozessen.

      Bestandteile der FMIA2025 Metallographie-Analysesoftware:

1. Software FMIA2025 (USB-Stick);

2.Dongle: USB-Typ mit dynamischer Codeverifikation;

3.Dokumentation: Benutzerhandbuch (auf USB-Stick);

4.Messskala: 0,01mm Teilung.

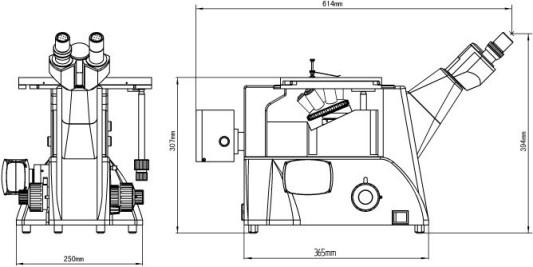

Maßzeichnung des FCM5100W invertierten Metallographiemikroskops：
