Übersicht des FX-41MW Computerisierten Forschungs-Metallurgischen Mikroskops

         Das FX-41MW Computerisierte Forschungs-Metallurgische Mikroskop ist ein trinokulares invertiertes metallurgisches Mikroskop, das mit aufgerüsteten semi-apo hochauflösenden Objektiven ausgestattet ist. Es verwendet ein neu gestaltetes unendliches optisches System und ist ein invertiertes Mikroskop, das weitreichend für verschiedene Untersuchungen wie Forschung in Gießerei, Schmelzen und Wärmebehandlung, Rohstoffprüfung und Materialverarbeitungsanalyse anwendbar ist. Dieses Mikroskop deckt vollständig mehrere Beobachtungsmethoden ab, einschließlich Hellfeld, Dunkelfeld, einfache Polarisation und differentielle Interferenz (optional), und erfüllt damit verschiedene Forschungsanforderungen.

Komfortabler und einfacher Bedienmodus

        Um den Bedürfnissen der Benutzer nach langfristiger Beobachtung gerecht zu werden, verwendet das FX-41MW einen niedrigen Handpositions-Bedienmodus und ist mit einem 360° drehbaren binokularen Betrachtungstubus ausgestattet, der vollständig dem ergonomischen Beobachtungsmodus entspricht.

Stabiles und durchdachtes Design

Das Gehäuse des FX-41MW besteht aus Vollmetallguss und seine Oberfläche wurde mit korrosions- und verschleißfester Technologie behandelt, was Qualität, Robustheit und Stabilität gewährleistet. Es nutzt den integrierten Platz im Gehäuse optimal, um Werkzeuge zum Zerlegen des Instruments unterzubringen, die universell für die Demontage der Hauptteile des Instruments geeignet sind und praktisch sowie platzsparend sind.

Vorderseitige Vergrößerungsanzeigefunktion

Die vorderseitige Objektivvergrößerungsanzeigefunktion nutzt einen integrierten Vergrößerungssensor, um die aktuelle Vergrößerung direkt vor dem Instrument anzuzeigen, was die Forschungsarbeit erheblich erleichtert.

Forschungs-Metallurgisches Mikroskop

Neues intelligentes ECO-System

       Ein ECO-Infrarot-Sensorsystem basierend auf den Konzepten Umweltschutz und Kosteneffizienz wurde hinzugefügt. Wenn das Mikroskop über einen längeren Zeitraum nicht verwendet wird, schaltet das System automatisch den Strom ab oder startet ihn neu, um den Energieverbrauch zu sparen.

Spezifikationstabelle des FX-41MW Computerisierten Forschungs-Metallurgischen Mikroskops

Hinweis: "." ist Standard; "O" ist optional

FMIA2025 Echte Metallografische Bildanalysesoftware

Die FMIA2025 Metallografische Bildanalysesoftware ist eine brandneue metallografische Bildanalysesoftware, die von unserem Unternehmen entwickelt wurde. Wir haben sie entwickelt, indem wir zunächst die metallografischen Testanforderungen aktueller Gießereiunternehmen, Automobilzulieferer, Wärmebehandlungsfirmen, der Lagerstahlindustrie, der Energiesystemindustrie, der Eisenbahnindustrie und verschiedener relevanter Testunternehmen integriert haben. Dann, um die Produktqualitätsraten zu verbessern und die Testfähigkeiten verschiedener Labore zu unterstützen, haben wir Anforderungen und Vorschläge von Experten aus verschiedenen Branchen gesammelt und schließlich dieses System auf den Markt gebracht.

Die FMIA2025-Version der Metallografischen Bildanalysesoftware wurde umfassend überarbeitet und aufgerüstet. Das System deckt eine große Anzahl nationaler und internationaler metallografischer Teststandards ab und integriert sowohl quantitative als auch qualitative Analysefunktionen. Es wurden neue Funktionen wie Tiefensynthese und Bildfeldzusammenfügung hinzugefügt. Mit einer übersichtlichen Oberfläche ermöglicht es die kontinuierliche Aufnahme von Mehrfeldbildern und die zentrale Mikrostrukturanalyse von Bildern. Die Bedienung ist bequemer und eliminiert die umständlichen Schritte früherer Softwareversionen, was Tests schneller und effizienter macht.

Wir haben ein brandneues Set von "professionell-genau-effizient" metallografischen Analysetools entwickelt, um die metallografische Analyse zu vereinfachen.

Die nationale Standardbibliothek der Software enthält Hunderte von Kategorien und deckt damit grundsätzlich die gängigen metallografischen Standards ab und erfüllt die metallografischen Analyse- und Testanforderungen der meisten Institutionen. Relevante Kategorien können je nach den Anforderungen verschiedener Branchen geöffnet werden, um die Branchentestanforderungen zu erfüllen. Alle Module können lebenslang kostenlos genutzt werden, und Standard-Upgrades werden ebenfalls lebenslang kostenlos bereitgestellt.

Angesichts der kontinuierlichen Zunahme neuer Materialien und importierter Materialklassen können für Materialien und Bewertungsstandards, die noch nicht in der Software enthalten sind, individuelle Anpassungen und Einträge separat bereitgestellt werden.

Forschungs-Metallurgisches Mikroskop

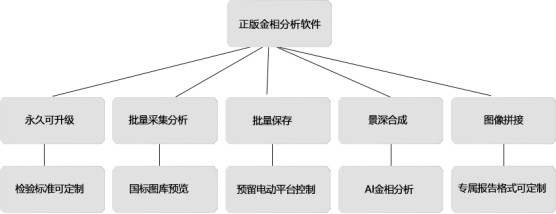

Produktvorteile und Funktionsbeschreibung der FMIA2025 Metallografischen Bildanalysesoftware：

● Batch-Aufnahme, Erfassung und Archivierung von Video-Bildern: Es bietet Mehrfachbild-Batch-Verarbeitungsfunktionen wie Batch-Aufnahme, Batch-Namensgebung, Batch-Speicherung und Batch-Festvergrößerungsdruck. Diese Funktionen machen den Batch-Probenprüfprozess bequemer und effizienter.

       ● Kameraeinstellungen: Es unterstützt die Anpassung von Funktionen wie Belichtungszeit, Verstärkung, Schärfe, Sättigung, Gamma-Wert, Kontrast, Helligkeit, Weißabgleich und Schwarzabgleich.

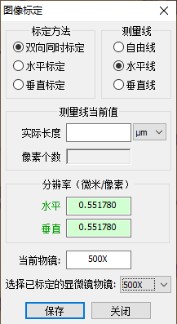

● Bildkalibrierung: Die Kalibrierungsfunktion wurde vollständig aufgerüstet, wodurch die Parameterkalibrierung für alle Objektive mit einem Klick abgeschlossen werden kann. Im Vergleich zur ursprünglichen Kalibrierungsmethode ist die neue Kalibrierungsmethode bequemer und schneller zu bedienen.

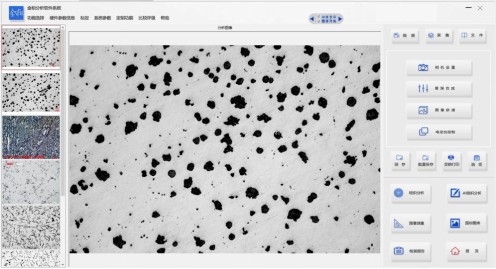

● Bildverarbeitungsfunktionen: Es umfasst Funktionen wie Farbtrennung, Graustufenkonvertierung, Schwellenwertsegmentierung, Binarisierungsverarbeitung, Bildverbesserung, inverse Anpassung, Schärfeeinstellung, Kratzer- und Fleckenentfernung und Bildhistogramm.

       ● Festvergrößerungsdruckfunktion: Es unterstützt Funktionen wie Festvergrößerungsdruck mehrerer Bilder, benutzerdefinierte Bildbenennung, Skalenparametereinstellung, Export in PDF/Word/Excel-Formate und Druckvorschau.

● Bildmessung und Archivierung: Eine Vielzahl von Messwerkzeugen ist verfügbar (einschließlich Entfernung, Winkel, eingeschlossener Winkel zwischen zwei Linien, Rechteck, Entfernung von Punkt zu Linie, Ellipse, Polygon, Abstand zwischen parallelen Linien, Drei-Punkt-Bogen, Drei-Punkt-Kreis usw.). Es unterstützt das Zeichnen von Pfeilen, das Hinzufügen von Textanmerkungen, das Einfügen von Hilfslinien und das Anpassen der Linienstärke. Mehrere Längeneinheiten sind wählbar; die Farbe, Größe und der Stil der Schrift für Messdaten sind ebenfalls anpassbar. Messdaten können zusammengefasst und als Excel-Tabelle exportiert werden.

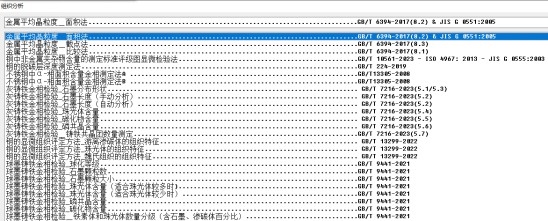

● Mikrostrukturanalysefunktion: Die Softwarebibliothek bietet eine breite Palette von Standard-Erkennungsmodulen, die Mikrostrukturanalyse-Standards wie GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS abdecken. Standardnummern in der Softwarebibliothek können aktualisiert werden, und neue Standards stehen für kostenlose Upgrades zur Verfügung. Es bietet drei metallografische Bewertungsfunktionen: automatisch, vergleichend und unterstützend. Die Funktion ist einfach zu bedienen, übersichtlich, effizient und gewährleistet genaue und zuverlässige Messungen.

● Erweiterte Funktionsmodule: EDF (Erweiterte Tiefenschärfe) Funktion, Bildzusammenfügungsfunktion / Bildmosaikfunktion

● Erweiterte Anpassungsfunktionen: Benutzerdefinierte Mikroskopmotorsteuerungsfunktion, Bild-Konfokalfunktion, 3D-optische Kartierungsfunktion, Bilddatenbankfunktion usw.

● AI-Mikrostrukturanalysefunktion: Anpassbare AI-Mikrostrukturanalysemodule sind verfügbar. Es nutzt künstliche Intelligenz, um den gesamten Mikrostrukturanalyse- und Erkennungsprozess abzuschließen, wodurch die automatische Identifizierung und Analyse von Materialmikrostrukturen ermöglicht wird. Der Bedienungsprozess ist einfach, was die Arbeitsbelastung des Personals reduziert und die Effizienz der Materialerkennung verbessert.

● Nationale Standardbildbibliothek: Sie enthält Hunderte von nationalen Standardbildern zum Lernen und Referenzieren für Kunden.

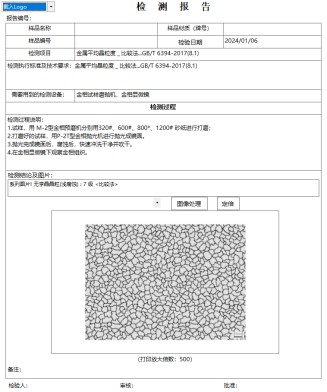

●Vielfältige Berichtsvorlagen: Es generiert automatisch metallografische Mikrostrukturanalyseberichte mit Bildern und Texten. Benutzer können wählen, ob sie Berichtsformate mit einem einzelnen Modul oder mehreren Modulen generieren möchten. Berichtsvorlagen ermöglichen Anpassungen wie das Hinzufügen von Firmenlogos, Firmennamen und Testprozessen. Benutzerdefinierte Berichtsvorlagen können nach spezifischen Anforderungen erstellt werden.

Zusammensetzung des FMIA2025-Version Metallografischen Analysesoftware-Systems:

1. Softwareprogramm FMIA2025 (USB-Stick);

2.Verschlüsselungs-Dongle: USB-Typ + dynamische Code-Verifizierung;

3.Schriftliche Materialien: Benutzerhandbuch (auf dem USB-Stick gespeichert);

4.Mikrometerskala: Graduierungswert 0,01mm.

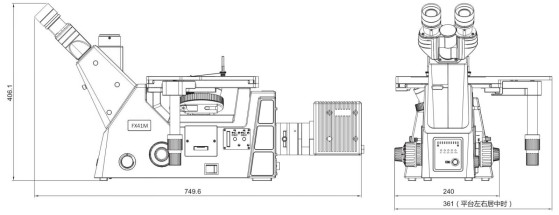

Maßzeichnung des FX-41MW Computerisierten Forschungs-Metallurgischen Mikroskops：
