FCM2000W Computer-type Gold-phase Microscope Übersicht

Das FCM2000W computergestützte metallografische Mikroskop ist ein invertiertes Metallografiemikroskop mit drei Okularen. Es dient zur Identifizierung und Analyse der Mikrostrukturen verschiedener Metalle und Legierungswerkstoffe und wird häufig in Fabriken oder Labors zur Überprüfung der Gussqualität, zur Prüfung von Rohmaterialien, zur Analyse der metallografischen Struktur von bearbeiteten Materialien sowie zur Erforschung von Oberflächenphänomenen wie Beschichtungen eingesetzt. Es ist ein effektives Werkzeug für die metallografische Analyse von Stahl, Nichteisenmetallen, Gussteilen und Beschichtungen, die petrografische Analyse in der Geologie sowie die mikroskopische Untersuchung von Verbindungen, Keramik usw. im industriellen Bereich.

Fokussiermechanismus

Es verfügt über einen unten montierten Grob- und Feinjustiermechanismus, der sowohl links als auch rechts eingestellt werden kann. Mit hoher Feinjustierpräzision ist die manuelle Einstellung einfach und bequem, sodass Benutzer mühelos klare und komfortable Bilder erhalten. Der Grobjustierhub beträgt 38 mm und die Feinjustierpräzision 0,002 mm.

Mechanischer Kreuztisch

Es wird ein großformatiger Tisch mit den Maßen 180 × 155 mm verwendet, der rechts positioniert ist und den Bediengewohnheiten der meisten Benutzer entspricht. Während des Betriebs erleichtert es den Wechsel zwischen der Einstellung des Fokussiermechanismus und der Bewegung des Tisches, was eine effizientere Arbeitsumgebung bietet.

Beleuchtungssystem

Es verfügt über ein episkopisches Köhler-Beleuchtungssystem mit einstellbarer Aperturblende und zentrierbarer Feldblende. Das System ist mit einer adaptiven Wechselspannung (100V–240V) ausgestattet und verwendet entweder eine 5W-Helligkeits-LED-Lichtquelle oder eine 6V 30W-Halogenlampe.

FCM2000W Computer-type Gold Phase Microscope Konfiguration

         Hinweis: "" ist Standard; "O" ist optional

FMIA2025 Originale metallografische Bildanalysesoftware

Die FMIA2025 Metallografische Bildanalysesoftware ist ein völlig neues Software-System für die metallografische Bildanalyse, das von unserem Unternehmen entwickelt wurde. Wir haben es entwickelt, indem wir zunächst die metallografischen Testanforderungen von Gießereien, Automobilzulieferern, Wärmebehandlungsunternehmen, der Lagerstahlindustrie, der Energiewirtschaft, der Bahnindustrie und verschiedenen relevanten Prüfunternehmen integriert haben. Um die Produktqualifikationsrate zu verbessern und die Testfähigkeiten verschiedener Labore zu steigern, haben wir Anforderungen und Vorschläge von Experten aus verschiedenen Branchen gesammelt und schließlich dieses System auf den Markt gebracht.

Die FMIA2025-Version der Metallografischen Bildanalysesoftware wurde umfassend überarbeitet und aktualisiert. Das System deckt eine große Anzahl nationaler und internationaler metallografischer Teststandards ab und integriert sowohl quantitative als auch qualitative Analysefunktionen. Es wurden neue Funktionen wie Tiefenschärfensynthese und Bildfeldzusammensetzung hinzugefügt. Mit einer übersichtlichen Oberfläche ermöglicht es die Aufnahme von Mehrfeldbildern und die zentrale Mikrostrukturanalyse der Bilder. Die Bedienung ist bequemer, wodurch die umständlichen Schritte früherer Softwareversionen entfallen und Tests schneller und effizienter durchgeführt werden können.

Wir haben ein völlig neues Set von "professionell-präzise-effizient" metallografischen Analysetools entwickelt, um die metallografische Analyse zu vereinfachen.

Die nationale Standardbibliothek des Software-Systems umfasst Hunderte von Kategorien und deckt damit grundsätzlich die gängigen metallografischen Standards ab, um die metallografischen Analyse- und Testanforderungen der meisten Institutionen zu erfüllen. Relevante Kategorien können je nach den Anforderungen verschiedener Branchen geöffnet werden, um branchenspezifische Testanforderungen zu erfüllen. Alle Module können lebenslang kostenlos genutzt werden, und Standard-Updates werden ebenfalls lebenslang kostenlos bereitgestellt.

Angesichts der stetigen Zunahme neuer Materialien und importierter Materialklassen können für Materialien und Bewertungsstandards, die noch nicht in der Software enthalten sind, individuelle Anpassungen und Einträge vorgenommen werden.

Produktvorteile und Funktionsbeschreibung der FMIA2025 Metallografischen Bildanalysesoftware：

● Stapelaufnahme, Erfassung und Archivierung von Video-Bildern: Es bietet Stapelverarbeitungsfunktionen wie Stapelaufnahme, Stapelbenennung, Stapelspeicherung und Stapeldruck in fester Vergrößerung. Diese Funktionen machen den Stichprobenprüfprozess bequemer und effizienter.

       ● Kameraeinstellungen: Es unterstützt die Anpassung von Funktionen wie Belichtungszeit, Verstärkung, Schärfe, Sättigung, Gammawert, Kontrast, Helligkeit, Weißabgleich und Schwarzabgleich.

● Bildkalibrierung: Die Kalibrierungsfunktion wurde vollständig aktualisiert, wodurch die Parameterkalibrierung für alle Objektive mit einem Klick abgeschlossen werden kann. Im Vergleich zur ursprünglichen Kalibrierungsmethode ist die neue Methode benutzerfreundlicher und schneller.

● Bildverarbeitungsfunktionen: Dazu gehören Farbtrennung, Graustufenkonvertierung, Schwellenwertsegmentierung, Binarisierung, Bildverbesserung, Inversanpassung, Schärfenanpassung, Kratzer- und Fleckenentfernung sowie Bildhistogramm.

● Festvergrößerungs-Druckfunktion: Es unterstützt Funktionen wie den Festvergrößerungsdruck mehrerer Bilder, benutzerdefinierte Bildbenennung, Skalierungsparametereinstellung, Export in PDF/Word/Excel-Formate und Druckvorschau.

● Bildmessung und Archivierung: Es stehen verschiedene Messwerkzeuge zur Verfügung (einschließlich Abstand, Winkel, eingeschlossener Winkel zwischen zwei Linien, Rechteck, Abstand von Punkt zu Linie, Ellipse, Polygon, Abstand zwischen parallelen Linien, Dreipunktbogen, Dreipunktkreis usw.). Es unterstützt das Zeichnen von Pfeilen, das Hinzufügen von Textanmerkungen, das Einfügen von Hilfslinien und die Anpassung der Linienstärke. Mehrere Längeneinheiten sind auswählbar; Farbe, Größe und Stil der Schrift für Messdaten sind ebenfalls anpassbar. Messdaten können zusammengefasst und als Excel-Tabelle exportiert werden.

● Mikrostrukturanalysefunktion: Die Softwarebibliothek bietet eine Vielzahl von Standardprüfmodulen, die Mikrostrukturanalysestandards wie GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS abdecken. Standardnummern in der Softwarebibliothek können aktualisiert werden, und neue Standards sind kostenlos erhältlich. Es bietet drei metallografische Bewertungsfunktionen: automatisch, vergleichend und unterstützend. Die Funktion ist einfach zu bedienen, übersichtlich, effizient und gewährleistet genaue und zuverlässige Messungen.

● Erweiterte Funktionsmodule: EDF-Funktion (Extended Depth of Field), Bildzusammensetzungsfunktion / Bildmosaikfunktion

● Erweiterte Anpassungsfunktionen: Benutzerdefinierte motorisierte Tischsteuerungsfunktion für Mikroskope, Bildkonfokal-Funktion, 3D-optische Kartierungsfunktion, Bilddatenbankfunktion usw.

● KI-Mikrostrukturanalysefunktion: Anpassbare KI-Mikrostrukturanalysemodule sind verfügbar. Es nutzt künstliche Intelligenz, um den gesamten Mikrostrukturanalyse- und -prüfprozess durchzuführen, wodurch die automatische Identifizierung und Analyse von Materialmikrostrukturen ermöglicht wird. Der Arbeitsablauf ist einfach, was die Arbeitsbelastung des Personals verringert und die Effizienz der Materialprüfung erhöht.

● Nationale Standardbildbibliothek: Sie enthält Hunderte von nationalen Standardbildern zum Lernen und als Referenz für Kunden.

●Vielfältige Berichtsvorlagen: Es generiert automatisch metallografische Mikrostrukturanalysenberichte mit Bildern und Texten. Benutzer können wählen, ob sie Berichtsformate mit einem einzelnen Modul oder mehreren Modulen generieren möchten. Berichtsvorlagen ermöglichen Änderungen wie das Hinzufügen von Firmenlogos, Firmennamen und Testprozessen. Benutzerdefinierte Berichtsvorlagen können nach spezifischen Anforderungen erstellt werden.

Zusammensetzung des FMIA2025-Version Metallografische Analysesoftware-Systems:

1. Softwareprogramm FMIA2025 (USB-Stick);

2.Verschlüsselungs-Dongle: USB-Typ + dynamische Code-Verifizierung;

3.Schriftliche Materialien: Benutzerhandbuch (auf dem USB-Stick gespeichert);

4.Mikrometerskala: Skalenteilung 0,01 mm.

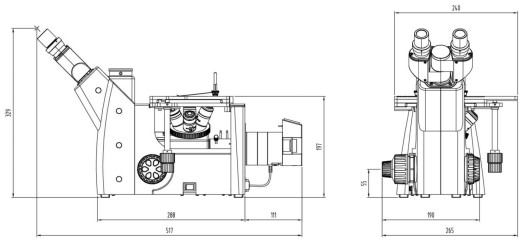

Maßzeichnung des FCM2000W invertierten metallografischen Mikroskops：
